涵道式四旋翼无人飞行器结构设计

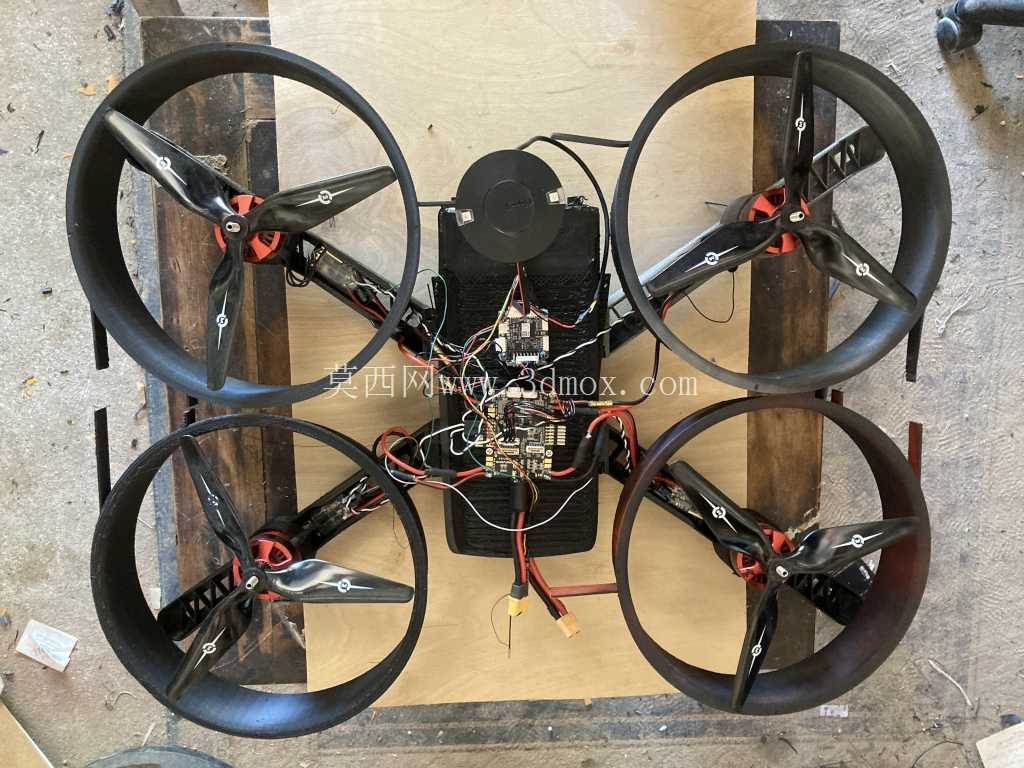

　　这款涵道式四旋翼飞行器的结构设计，核心面向小范围低空作业、室内受限空间巡检类场景做适配，区别于常规开放式桨叶的多旋翼机型，整套结构预留了3D打印成型的工艺余量，所有承力构件的壁厚、筋位排布都按照FDM打印的层间结合强度做了校核，避免打印完成后出现装配应力开裂的问题。动力单元采用全包络涵道环设计，每一个涵道内壁与桨叶尖端的间隙控制在3mm以内，既可以降低桨叶高速旋转时的叶尖涡流损耗，提升动力效率，也能完全避免桨叶在飞行过程中剐蹭到墙面、管线、树枝等障碍物，适配室内管廊巡检、仓储盘点这类障碍物密集的作业场景，同时涵道环本身作为承力结构的一部分，和机臂做一体化设计，减少了额外的连接紧固件，降低整机自重。

　　整机的中心舱段采用分层堆叠的安装逻辑，最上层预留了GNSS模块的安装位，可根据作业需求选择禁用或启用定位模块，禁用定位模式下可依靠飞控的光流、气压计单元实现定高定点悬停，适配无卫星信号的封闭室内场景；中间层为飞控安装位，预留了通用飞控的安装孔位，支持20x20mm、30.5x30.5mm两种标准飞控安装孔距，周边预留了ESC电调的布线槽，所有动力线、信号线都可以沿着机臂内部的走线槽排布，避免线材外露被桨叶打到，也能降低飞行过程中的风阻；最下层预留了电池挂载位，支持2S-4S规格的锂电池安装，电池仓设置了绑带固定槽，可根据续航需求更换不同容量的电池，重心位置严格对齐整机几何中心，避免飞行过程中出现重心偏移导致的姿态修正损耗。

　　四个机臂采用等轴距十字布局，机臂和中心舱的连接位置做了加厚三角筋补强，应对飞行过程中的动力震动，避免机臂出现谐振影响飞控的姿态解算精度；涵道环的底部做了15°的倒角处理，既可以引导下洗气流顺畅排出，也能在降落时避免涵道边缘剐蹭地面，整机的起落架没有采用额外的支脚结构，直接利用涵道环的下边缘作为支撑点，降低整机结构复杂度，减少打印耗材用量。无线通讯模块的安装位设置在中心舱的前端，预留了4G通讯模块的安装空间和天线走线位，可实现超视距的飞行控制和图传数据回传，不需要依赖本地的遥控信号，适配远距离的巡检作业需求；所有的电子元件安装位都预留了散热间隙，飞控、电调这类发热元件的上方没有设置封闭盖板，依靠飞行过程中的自然气流实现被动散热，避免长时间飞行出现过热降频的问题。

　　整套结构的安装边界做了严格控制，整机最大外轮廓尺寸控制在350mmx350mm以内，涵道环的高度为80mm，收纳时不需要拆卸机臂，可直接放入常规的双肩背包隔层中，方便外场作业携带；所有的连接孔位都预留了0.2mm的装配公差，打印完成后不需要做额外的打磨修配即可完成组装，螺丝孔全部采用热熔铜螺母的预埋设计，反复拆装也不会出现塑料螺纹滑牙的问题，提升结构的可维护性。桨叶采用三叶桨设计，和涵道环的匹配经过反复调整，在相同拉力输出下，三叶桨配合涵道的噪音比开放式两叶桨降低15分贝左右，适合在对噪音敏感的室内办公区域、居民小区内作业，不会产生明显的噪音干扰。中心舱的顶部预留了小型任务载荷的安装位，可挂载100g以内的摄像头、气体传感器等作业模块，安装孔位兼容通用的运动相机安装标准，不需要额外设计转接件即可快速挂载不同的任务设备，拓展作业场景。
