四旋翼微型飞行器机架结构设计方案

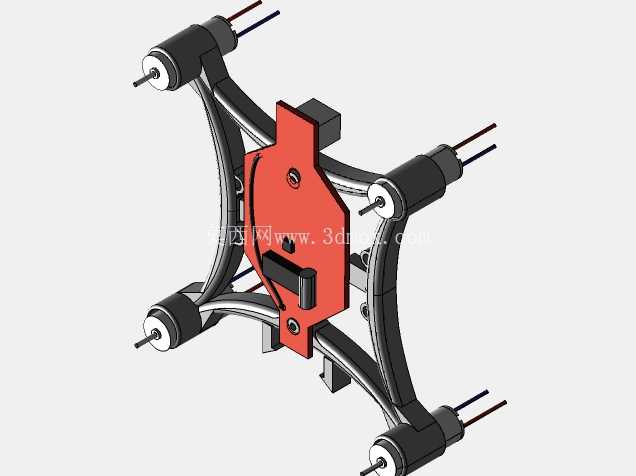

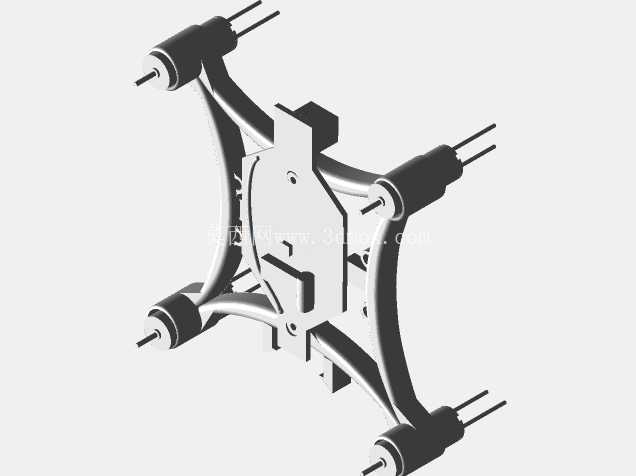

　　这套微型四旋翼机架的设计，核心瞄准室内近距飞行、狭小空间探查这类对设备尺寸、自重极度敏感的应用场景，区别于户外大载重航拍无人机的设计逻辑，整套结构从动力布局到安装边界都做了针对性的适配。从结构布局来看，机架采用四轴X型对称构型，四个机臂从中心承载板向外弧形延伸，没有采用常见的直臂方管结构，弧形臂的弧度经过受力校核，既可以在相同投影尺寸下拉长电机轴距，提升飞行时的姿态稳定性，又能在发生轻微碰撞时通过臂身的微小形变吸收冲击能量，避免硬冲击直接传递到中心板的电子元件安装位。中心承载板采用分层式安装逻辑，上层预留飞控、接收机的固定孔位，孔位间距适配主流微型飞控的安装标准，下层预留电池绑定的卡位，卡位做了限位凸台，避免飞行过程中电池移位导致整机重心偏移。四个机臂末端的电机安装座做了同轴度定位设计，安装面与机臂轴线垂直，能保证电机输出轴与机架平面保持垂直，减少飞行时的动力损耗与姿态修正压力，电机座预留的出线槽顺着机臂的弧度走向布置，既可以避免电源线裸露被螺旋桨打到，又能让布线更规整，减少飞行时的风阻。

　　设计过程中优先控制整机自重，机架主体的壁厚做了梯度优化，受力集中的电机安装座、中心板连接位壁厚适当加厚，机臂中段非主要受力区域做了壁厚减薄处理，在保证结构强度满足飞行振动要求的前提下，尽可能降低结构自重，提升整机的推重比。安装边界方面，整套机架的外接圆直径控制在微型飞行器的常规尺寸区间，机臂末端的电机安装孔位适配常用的微型有刷电机规格，不需要额外做转接件就能直接装配，中心板的电子元件安装区域预留了足够的接线空间，不会出现元件干涉、布线挤压的问题。

　　从实际使用的角度出发，这套机架的结构没有多余的装饰性设计，所有结构特征都服务于飞行功能：弧形机臂除了受力缓冲的作用，还能在低空贴墙飞行时让机臂先接触墙面，避免螺旋桨直接碰撞墙面导致炸机；中心板的固定孔位做了沉头设计，装配后螺丝头不会突出板面，既不会刮蹭电池，也能减少不必要的风阻。针对微型飞行器常见的振动问题，机臂与中心板的连接位置做了加强筋过渡，避免电机高速转动时连接位出现共振，影响飞控的传感器数据采集精度。整套结构的装配逻辑简单，不需要复杂的工装就能完成组装，各个部件的定位特征清晰，装配时不需要反复调整位置就能保证四个电机的同轴度与水平度，对于航模爱好者或者小型探查设备的开发者来说，能够大幅缩短装配调试的周期。

　　在实际应用中，这套机架既可以作为入门级微型航模的承载结构，也可以搭载微型摄像头、小型传感器，用于管道内部探查、狭小空间搜救等场景，紧凑的结构尺寸能够让整机穿过狭窄的缝隙，轻量化的设计也能降低碰撞时对周边物体或者设备自身的损伤。设计时也考虑了日常维护的便捷性，机臂与中心板的连接采用模块化设计，如果单个机臂出现碰撞损坏，不需要更换整个机架，只需要替换对应的机臂部件就能继续使用，降低后续的使用成本。电机安装座的出线槽做了圆角处理，避免布线时割破电源线的绝缘层，造成电路短路的问题，中心板的电池卡位适配常规的微型高倍率锂电池，绑带穿过的孔位做了加宽处理，方便不同宽度的绑带穿过固定电池。整套结构没有采用复杂的曲面造型，所有特征都兼顾了加工与装配的便利性，不管是采用3D打印小批量制作，还是开模注塑量产，都能较低的成本实现，结构的拔模角度经过优化，不需要复杂的侧抽芯结构就能完成模具加工，适合量产推广。
