LX-16A串行总线伺服电机配套延长连杆

在桌面级机械臂、小型舵机云台、教育类机器人实训平台这类采用LX-16A串行总线伺服作为动力输出的设备搭建场景里，经常会遇到原厂输出轴长度不足以满足安装间距要求的情况——比如多关节臂展需要拓展、执行端安装位需要避开舵机本体的干涉区域、特定工位需要将旋转动力传递到距离舵机安装面有一定距离的位置，这时候就需要用到配套的延长连杆来完成动力的同轴传递。

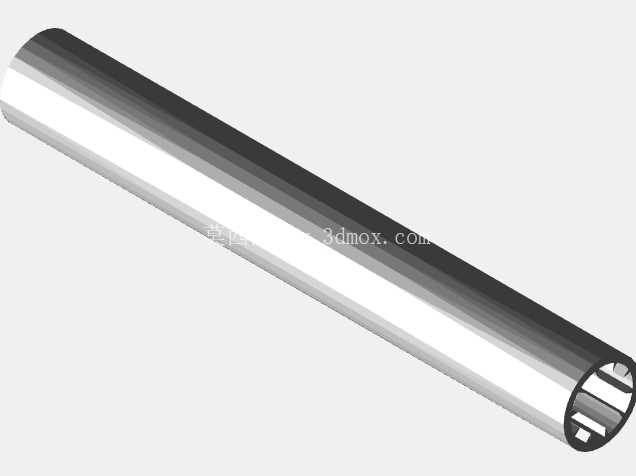

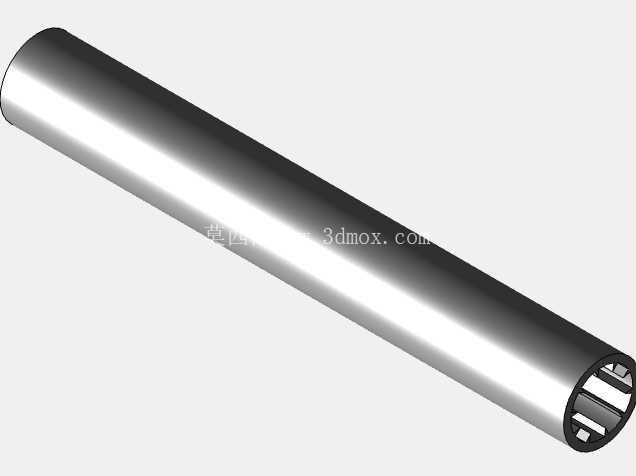

这款延长杆的核心功能，就是实现LX-16A串行总线双轴承伺服电机旋转轴的轴向延伸，在不改变舵机原有输出扭矩、旋转精度的前提下，拓展动力输出的位置边界。从结构设计来看，杆体采用空心圆管构型，相比同外径的实心杆，在保证抗扭刚度满足舵机额定扭矩传递要求的同时，有效降低了自身重量，避免额外的转动惯量给舵机带来不必要的负载，尤其适合对运动响应速度有要求的动态摆动工况。杆体一端的内孔做了与LX-16A输出轴完全匹配的花键卡槽结构，安装时可以直接套合在舵机输出齿盘上，不需要额外做转接加工，配合端面的锁紧孔位，能够完全消除周向传动间隙，保证正反转切换时的传动精度，不会出现空程误差。

从安装边界来看，杆体的外径做了严格的尺寸控制，和LX-16A舵机输出端的安装法兰外径保持一致，当多节延长杆串联使用时，相邻杆体之间不会出现外径突变带来的干涉问题，配合对应的双轴承支撑座使用时，杆体外圆可以直接作为轴承的配合轴颈，不需要额外加装轴套，简化了支撑结构的设计。杆体的空心内孔除了减重之外，还可以预留走线空间，串行总线的通讯线、供电线可以从杆体内部穿过，避免设备运动过程中管线外露被拉扯、磨损，也能让整体设备的外观更加整洁，减少外部管线对运动路径的干涉。

在实际选型使用时，需要注意这款延长杆的抗扭极限是匹配LX-16A舵机的堵转扭矩设计的，不建议搭配更大扭矩的舵机使用，避免杆体花键部位出现塑性变形。安装时要保证杆体与舵机输出轴的同轴度，锁紧螺丝要对称拧紧，避免出现偏心带来的转动抖动，尤其是在高速往复摆动的工况下，偏心带来的离心力会额外增加舵机轴承的径向负载，缩短舵机的使用寿命。如果是用于垂直方向的动力传递，还要核算延长杆加上末端执行器的总重量，确保不会超过舵机的轴向负载上限，必要时可以在延长杆的末端增加辅助支撑轴承，抵消径向的悬臂负载。

从设计思路上，这款延长杆没有做多余的结构冗余，所有尺寸都是围绕LX-16A舵机的安装参数做的匹配设计，花键的齿形、公差完全适配原厂输出齿盘，不需要用户做二次修配，拿到手就可以直接组装使用。杆体的外圆做了光滑处理，没有凸起的结构，在做机械臂外壳设计时，可以直接将杆体作为关节的转动轴心，外壳围绕杆体做旋转配合，不需要额外设计转轴结构，能够有效缩短小型机器人设备的开发周期。在教育机器人实训场景中，这款延长杆也可以作为结构搭建的通用配件，配合不同长度的规格，可以快速搭建出不同臂展的机械臂原型，验证运动学算法的时候不需要重新设计传动结构，只需要调整延长杆的长度参数即可完成构型调整。

在长期使用的工况下，杆体的金属材质表面做了防锈处理，在常规的室内教学、实验室环境下不会出现锈蚀问题，配合部位的公差控制在合理范围内，多次拆装也不会出现配合间隙变大的问题。如果是用于有粉尘的工况，可以在杆体和支撑座的配合位置加装简易的防尘圈，避免粉尘进入配合面磨损杆体外圆，影响转动的顺畅度。
