适配乐高NXT的带杆孔铲状执行构件

　　这款铲状构件主要面向教育机器人拼装场景，适配乐高NXT系列的杆类连接标准，可直接作为小型移动机器人的前端作业执行端使用，常见于青少年机器人竞赛、机械结构教学演示、小型物料搬运实训等场景，能够完成轻质颗粒、小块积木、薄型工件的铲取、转运、卸料动作，填补了标准NXT套件中缺乏大容积铲状作业端的空白。从结构设计来看，构件整体采用一体化成型思路，主体铲腔为内凹弧形过渡，避免直角位置出现应力集中，同时减少物料残留，铲口位置做了等间距的齿状分瓣设计，每瓣齿的端面做了0.3mm的倒角处理，既能够在铲取散状物料时减少插入阻力，也能避免尖锐边缘划伤使用者或刮擦作业台面。

　　构件后部设置了两个对称的带孔安装耳，安装孔的孔径、孔间距完全匹配NXT标准连接杆的尺寸公差，安装耳与铲腔主体的连接位置做了三角加强筋结构，筋板厚度为1.8mm，能够承受铲取满载物料时的弯折载荷，避免长期使用后连接位置出现断裂变形。从安装边界来看，构件的整体安装基准面为两个安装耳的后端面，安装后铲口最低点距离安装基准面的垂直高度为32mm，适配常规NXT移动机器人的底盘离地间隙，不会出现铲口剐蹭地面或者抬升过高无法铲取物料的问题；构件的总宽度为50mm，总长度为42mm，整体重量控制在15g以内，不会给小型舵机带来过大的负载压力，适配常规9g舵机、NXT标准伺服电机的输出扭矩范围。

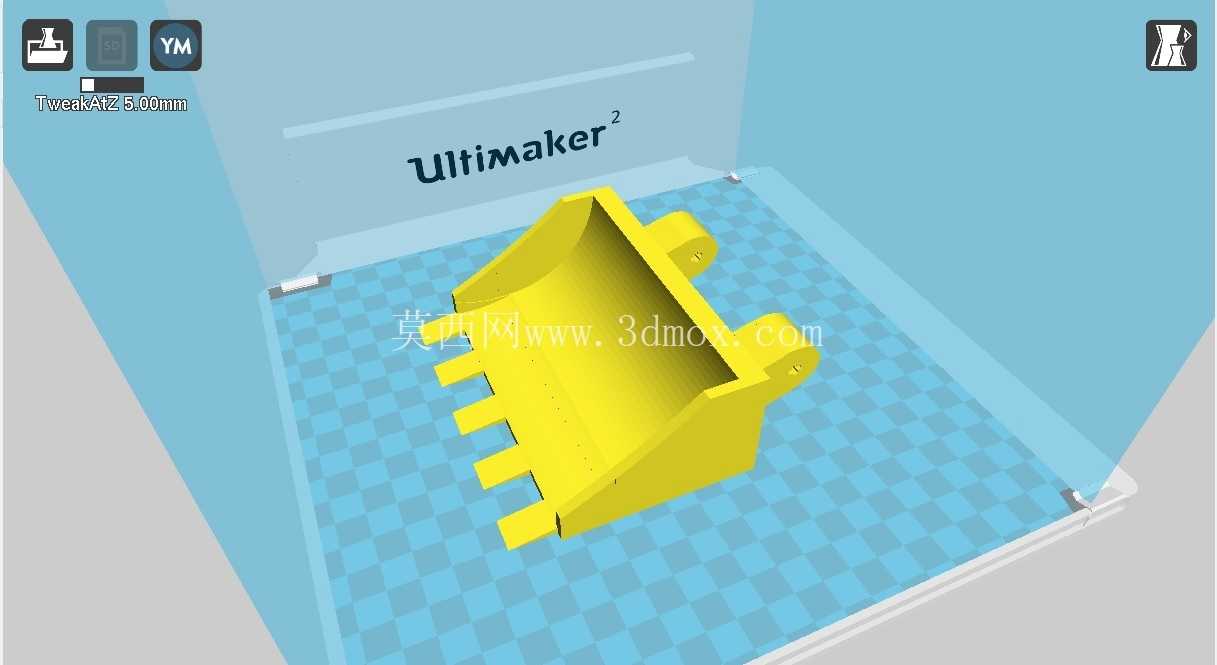

　　设计过程中重点考量了3D打印成型的工艺性，所有竖直面均做了1度的拔模斜度，无需额外添加支撑结构即可完成FDM工艺打印，打印层厚设置为0.2mm时，安装孔的尺寸精度能够控制在±0.1mm以内，无需二次打磨即可直接与标准NXT杆件完成装配。铲腔的内部容积经过测算约为18立方厘米，单次铲取直径5mm的塑料颗粒时，装载量约为12g，完全匹配小型教育机器人的负载能力，不会因为装载过重导致电机失步或者底盘倾翻。齿状铲口的每个齿宽为4mm，齿间距为3mm，既能够保证铲取散料时的流畅性，也能在推送平面类物料时提供足够的接触支撑，不会出现物料从齿缝滑落的问题。

　　安装耳上的连接孔设计为通孔结构，既可以使用横向插销完成与机械臂的固定，也可以穿过长杆实现构件的角度可调连接，适配不同作业高度、不同铲取角度的使用需求，不需要额外制作转接件即可完成多场景的装配调整。构件的壁厚整体均匀控制在2mm，既保证了结构强度，也最大程度减少了材料消耗，打印单个构件的耗材用量约为5g，打印时间控制在25分钟以内，适合教学场景下的快速迭代制作。在实际使用场景中，该构件既可以安装在两轮差速驱动的移动机器人前端，完成地面散料的收集转运作业，也可以安装在多自由度机械臂的末端，完成工作台面上小型零件的拾取转移，还可以多件组合使用，搭建出小型筛分、输送机构的执行端，拓展性较强。结构设计上规避了常规3D打印铲类零件容易出现的安装位置易断裂、铲口易变形、装配公差不匹配等问题，所有连接尺寸均严格对照NXT标准零件的公差范围进行设计，装配间隙控制在0.15mm，既不会出现装配过紧需要打磨的问题，也不会因为间隙过大导致作业时构件晃动。
