雪佛龙V形面散料装载滚筒结构设计

散料转运作业中，传统光面滚筒在装载建筑用砂这类流动性较好的散料时，常出现物料沿筒壁滑移、边缘填充不足的问题，直接影响单次装载的容积利用率，这款带V形胎面的散料装载滚筒，正是针对这类工况痛点做的定向结构优化。从安装边界来看，滚筒设计直径控制在450毫米，轴向宽度360毫米，这个尺寸是在移动作业设备的轮距、底盘安装空间约束下取的最大允许值，既不会超出移动设备的两侧安装边界，也能最大化利用设备中部的承载空间，避免和底盘的行走机构、动力传输部件产生运动干涉。

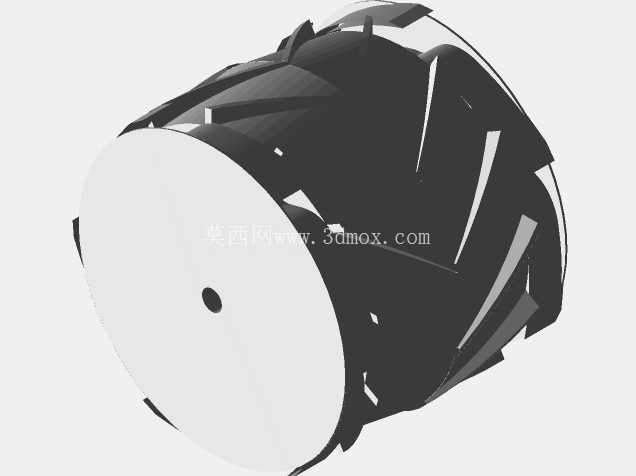

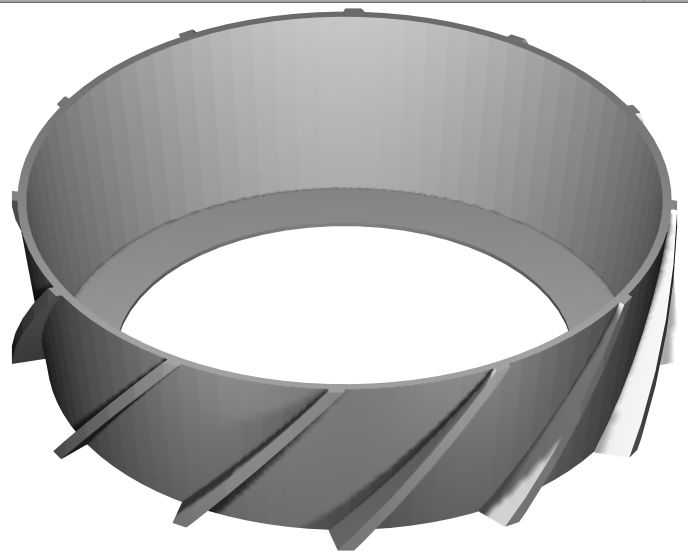

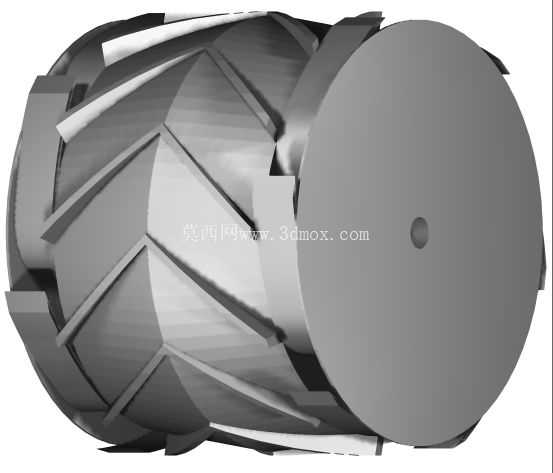

滚筒外表面的V形胎面搭配微锥度结构，是整个设计的核心功能点，这种结构能在滚筒转动填装时，引导松散物料自然向滚筒边缘滑移，避免物料在筒身中部堆积造成的填充死角。滚筒两端各设置一组交替排布的铲斗，两组铲斗的相位差为180度，分别对应取料和暂存的工位，当滚筒转动到取料位置时，朝下的铲斗会直接舀取一定量的散料，随着滚筒持续旋转，盛有物料的铲斗被提升到滚筒内部较高位置时，铲斗内侧的挡板会自动开启，让物料顺着导流面落入滚筒内壁的储料腔；当铲斗转到出料侧的较低位置时，挡板会依靠柔性结构的回弹力保持关闭密封状态，避免筒内物料从铲斗间隙洒落。

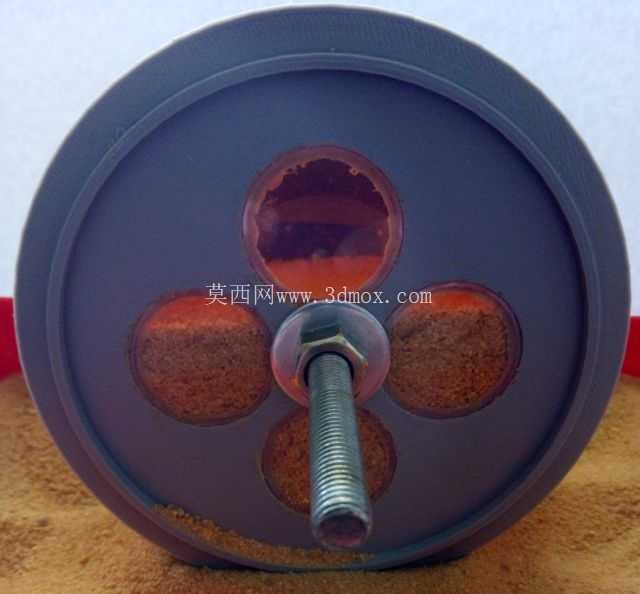

在填充过程中，随着筒内物料存量不断增加，物料的自重会持续挤压挡板，当填充量达到设计上限时，物料的侧压力会完全顶住挡板使其无法打开，此时就达到了最大装填量，这个触发点可以根据物料的堆积角、结块粘连特性做调整，比如针对湿度较大、易结块的物料，可以通过给滚筒增加小幅振动驱动、或者脉冲式转动的方式，避免物料过早粘连堵死挡板，延长有效装填的行程。

卸料环节的设计没有采用传统的地面挖坑卸料方式，而是配套了独立的卸料站结构，移动设备载满物料返回基地后，可以直接驶入卸料站的对接工位，站内设置的推动机构会顶推滚筒末端的锁止结构，锁止脱开后滚筒会沿中间的裂隙对半张开，配合端部的锥形导流件，让筒内物料快速倾倒出来，清空后再次触发锁止机构，两半滚筒就会重新合拢锁定，整个卸料过程不需要人工辅助清理筒壁残留，能大幅缩短散料转运的作业循环时间。

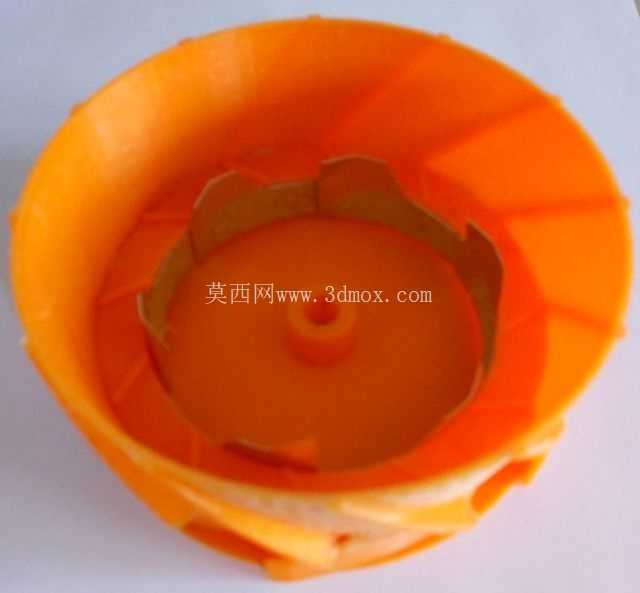

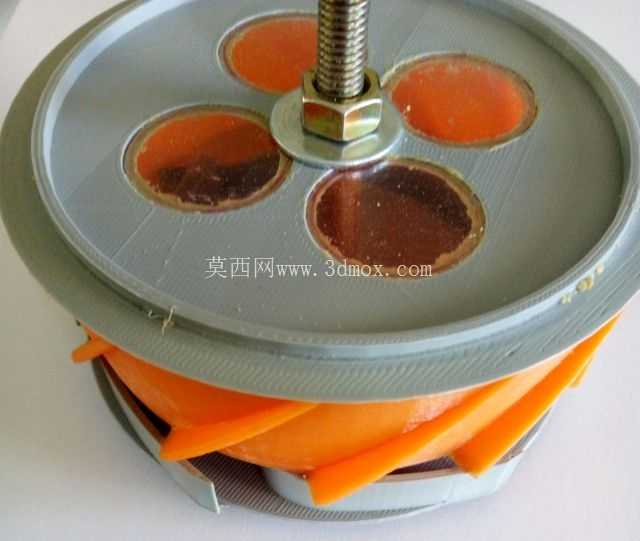

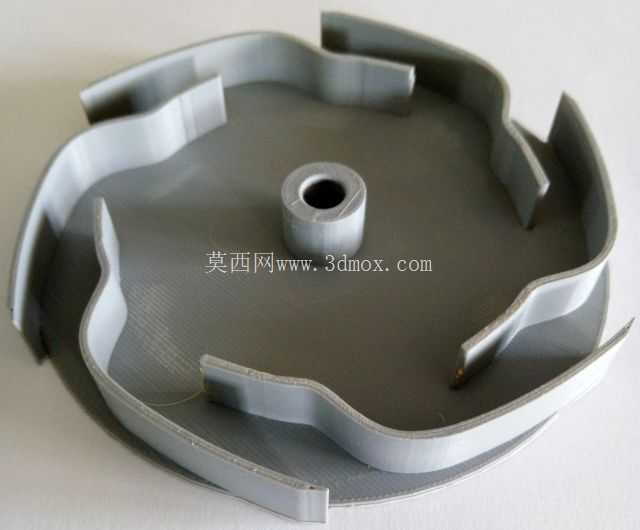

材质选择上，滚筒主体采用钛合金材质，铲斗端和内筒半部分采用一体成型的3D打印工艺制作，省去了传统焊接工艺带来的焊缝应力集中、表面不平整的问题；挡板部分采用刚度可变的柔性弹性体制作，安装在每个铲斗腔的内端，既能在关闭时提供足够的密封力，也能在开启时随物料的冲击力产生适度形变，避免硬接触造成的结构损坏。针对磨蚀性较强的散料工况，还可以通过化学气相沉积工艺在滚筒内壁、铲斗表面涂覆金刚石涂层，降低物料冲刷带来的磨损；如果对设备自重有严格限制，也可以适当缩小滚筒的轴向宽度，在保证至少17.5升有效容积的前提下，将整体重量控制在5公斤以内，适配小型移动作业设备的承载要求。需要注意的是，用于3D打印塑料样件的模型是放大比例制作的，壁厚参数仅作结构验证参考，实际加工时需要根据所选材质的强度要求、物料的冲击载荷重新计算壁厚，不能直接套用样件的壁厚参数做生产加工。
