FRC机器人适配型0.5英寸六角轴环结构件

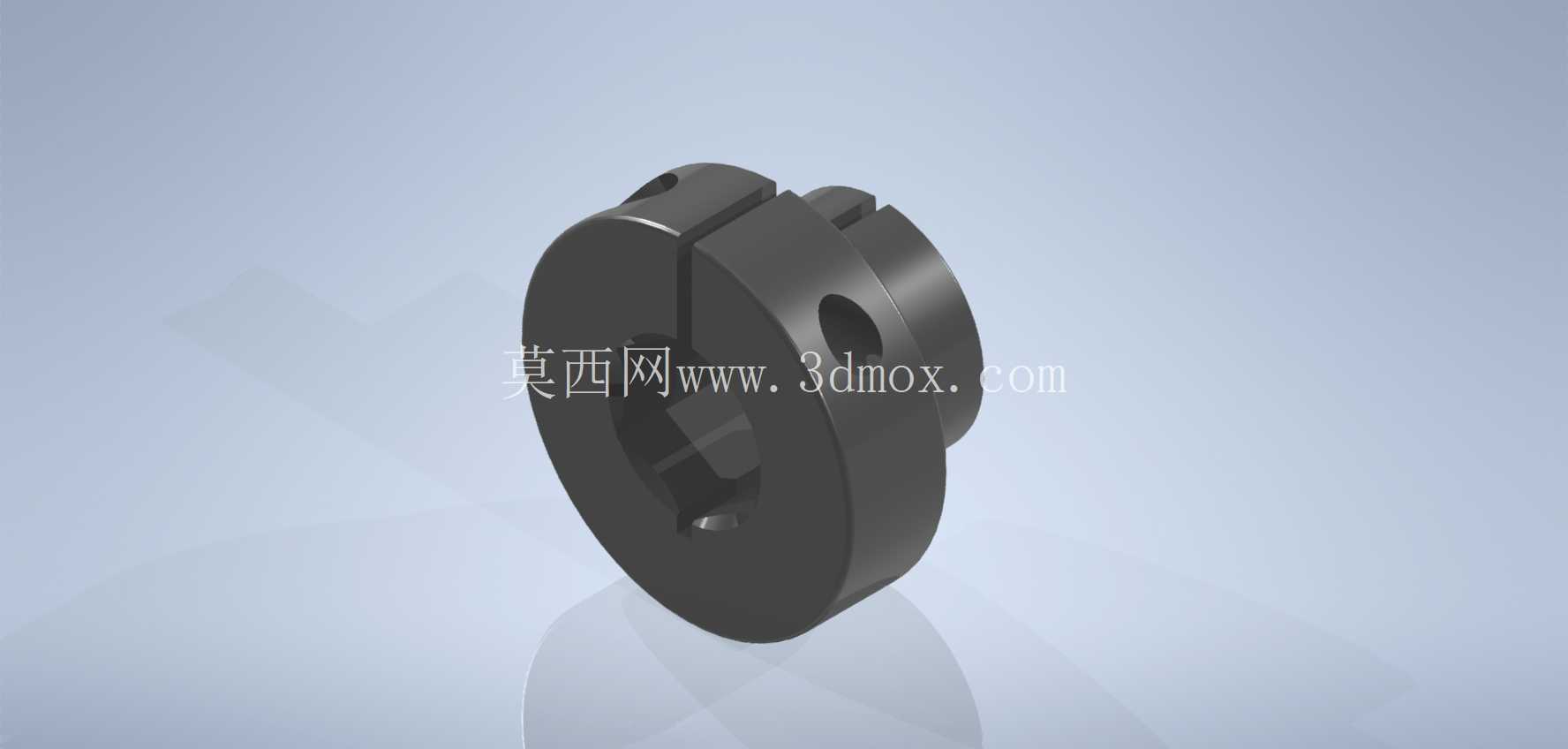

　　从结构设计思路上，这款轴环采用了开口剖分式的锁紧结构，轴环主体的内孔完全匹配0.5英寸六角轴的截面轮廓，安装时可以直接卡入六角轴的对应位置，通过侧部的锁紧螺钉收紧开口间隙，即可实现与六角轴的无相对转动固定，相比传统的顶丝式轴环，这种全轮廓贴合的内孔设计不会在六角轴表面造成顶丝压痕，也能传递更大的周向扭矩，避免轴环在设备启停、急停的冲击载荷下出现周向打滑的问题。轴环的外侧设置有凸台结构，该凸台的外径尺寸与泡沫滚筒的内孔间隙配合，配合间隙控制在合理范围内，既可以对泡沫滚筒起到径向支撑的作用，避免滚筒运转时出现径向跳动，又不会因为配合过紧导致滚筒无法自由转动，完美适配泡沫滚筒需要低阻力转动的使用需求。在FIRST机器人竞赛的机械结构搭建场景中，六角轴的轴向固定一直是参赛队伍需要重点解决的细节问题，尤其是涉及到泡沫滚筒这类外接执行部件的安装时，常规轴环往往难以同时兼顾轴侧锁紧力与外接部件的活动间隙需求，这款适配0.5英寸六角轴的轴环结构，正是针对这类竞赛场景下的特殊安装需求设计的定制化结构件。从实际使用场景来看，该轴环主要应用在2022款竞赛分度器与泡沫输送滚筒的连接位置，核心作用是实现六角轴的轴向定位，同时为泡沫滚筒预留合理的活动余量，避免滚筒在运转过程中出现轴向窜动，或是因配合过紧导致滚筒转动卡滞。

　　从安装边界尺寸来看，轴环的主体外径、轴向厚度都经过了紧凑化设计，不会占用过多的轴向安装空间，能够适配竞赛机器人紧凑的安装布局，侧部的锁紧螺钉安装孔位置经过优化，在轴环安装到轴上之后，依然可以使用内六角扳手方便地完成锁紧操作，不需要预留过大的操作空间，适配机器人内部狭小的装配环境。在实际装配过程中，该轴环的安装流程非常简便，只需要先将轴环套入六角轴的预定安装位置，预紧锁紧螺钉后调整轴环的轴向位置，确认泡沫滚筒的轴向活动间隙符合设计要求后，再完全锁紧螺钉即可完成固定，不需要额外的加工工序，非常适合竞赛场景下的快速装配、调试与位置调整。

　　从材料适配性来看，该结构的壁厚、加强筋位置都针对PLA类3D打印材料的特性做了优化，开口位置的壁厚设计既保证了锁紧时的结构强度，不会因为螺钉锁紧力过大导致轴环开裂，又能提供足够的抱紧力实现轴的可靠固定，即使使用常规的FDM3D打印工艺制作，也能满足竞赛场景下的冲击载荷使用要求，不需要额外的金属件加强，能够有效降低参赛队伍的零件加工成本与制作周期。在结构细节上，轴环的所有棱边都做了小圆角过渡处理，避免3D打印过程中出现应力集中导致的零件开裂，同时也能避免装配过程中尖锐棱边划伤操作人员或是泡沫滚筒的表面，凸台与主体的连接位置设置了过渡圆角，提升了结构的整体刚性，在承受滚筒的径向载荷时不会出现凸台断裂的问题。

　　这类定制化轴环的设计，打破了标准件轴环只能实现轴侧固定、无法兼顾外接部件配合的局限，针对特定的竞赛场景做了功能集成，将轴的轴向定位、外接部件的径向支撑两个功能集成在单个零件上，减少了装配所需的零件数量，也降低了装配累积误差对设备运行精度的影响，对于机器人竞赛队伍的结构设计、非标自动化设备中六角轴类部件的固定结构设计，都有很高的参考价值。在实际调试过程中，这种间隙配合的设计还能补偿一定的轴系安装误差，当六角轴的安装同轴度存在少量偏差时，泡沫滚筒依然可以在轴环的支撑下顺畅转动，不会出现卡滞问题，降低了整个轴系的装配精度要求，提升了设备运行的可靠性。
