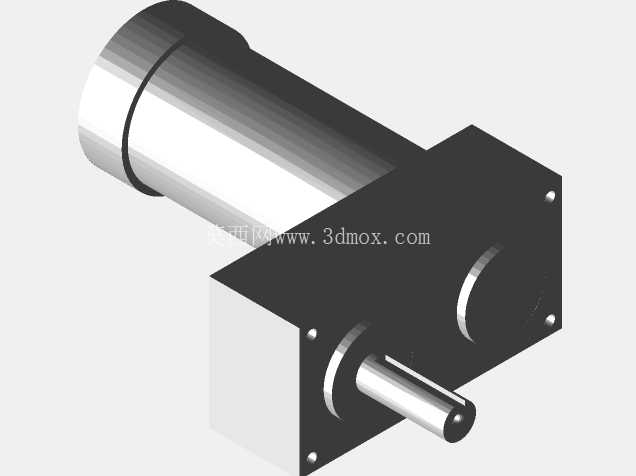

安普弗洛直角减速直流驱动电机结构

　　这款直角输出的减速驱动电机，在小型自动化设备、移动机器人底盘、低负载输送模组的动力选型中十分常见，区别于同轴直出的普通电机，其输出轴与电机本体轴线呈90度垂直布局，能大幅压缩动力单元沿电机轴向的安装空间，很多对安装长度有严格限制的紧凑设备舱内，这类结构的电机往往是首选方案。从结构设计逻辑来看，电机本体采用圆柱形机壳，内部的电枢、磁钢组件沿用成熟的有刷直流电机架构，能保证在常见的低压供电场景下输出稳定的初始扭矩，而和电机本体连接的方形减速箱部分，内部采用多级齿轮啮合传动，通过合理的齿比搭配，把电机端的高转速低扭矩输出，转化为输出轴端的低转速大扭矩，适配需要低速大推力的作业场景。在安装边界的设计上，方形减速箱的壳体上预留了多个定位安装孔位，孔位的位置公差经过严格校核，既可以通过端面法兰直接和设备的安装立板锁附固定，也可以搭配定制的安装支架实现卧式安装，能适配不同设备的安装基面要求；输出轴采用标准圆柱轴结构，轴端预留了键槽或者平面卡位结构，和同步轮、联轴器、驱动轮等传动件连接时，能有效避免传动过程中出现打滑松脱的问题，保证动力传递的可靠性。

　　实际应用场景中，这类电机常被用在小型AGV的驱动轮组、智能仓储的小型分拣拨杆机构、桌面级自动化设备的进给传动单元，还有一些户外小型作业设备的动力单元上，因为直角传动的结构特性，动力传递方向转了90度，设备内部的走线、其他部件的布局都能更灵活，不会因为电机轴向长度过长挤占其他功能模块的安装空间。从建模的细节处理来看，模型完整还原了电机机壳的表面质感、减速箱合模面的接缝细节、输出轴的台阶结构，还有安装孔位的沉头特征，不管是做设备整体的装配干涉检查，还是做设备方案的三维可视化展示，都能直接调用，不需要再额外做结构简化。

　　在做设备选型匹配的时候，需要重点关注几个安装边界参数：首先是电机本体的外径尺寸，要确认设备安装位的径向空间是否足够容纳圆柱形机壳，避免和周边的走线槽、结构筋位产生干涉；其次是减速箱的方形安装面的边长尺寸，要和设备上预留的安装开孔位置匹配，保证固定螺丝能顺利穿入锁附；另外输出轴的伸出长度、轴径尺寸也要和后续连接的传动件内孔参数匹配，避免出现轴长不够或者轴径过大无法装配的问题。这类直角减速电机相比同轴减速电机，还有一个很实用的特性，就是减速箱内部的齿轮组除了实现减速增扭，还能承受一定的径向负载，很多场景下输出轴可以直接挂载驱动轮或者小负载的执行件，不需要额外加装支撑轴承座，能进一步简化设备的整体结构，减少零部件数量，降低装配的复杂度。

　　在日常的设备维护场景中，这种结构的电机拆装也比较方便，只需要松开减速箱和电机本体连接的固定螺丝，就能分开电机部分和减速箱部分，单独检查碳刷磨损情况或者齿轮箱内的润滑脂状态，不需要把整个电机从设备上完全拆下来，能减少设备维护的停机时间。建模过程中对各个配合面的公差预留也做了还原，比如电机和减速箱连接的止口位置，模型上保留了合理的配合间隙，和实际生产中的装配公差要求一致，做虚拟装配的时候能真实反映实际的装配状态，不会出现模型上能装、实际生产装不上的问题。
