汽车雨刮系统驱动用WAI-WPM432电机结构

车用雨刮驱动单元的核心执行部件，直接决定前挡玻璃刮拭动作的稳定性与可靠性，在乘用车辆、商用货运车辆甚至部分工程作业机械的驾驶舱视野保障系统中，都是不可替代的核心组件。日常行车过程中遇到降雨、扬尘、路面溅污遮挡前挡视线的场景，都需要该部件输出稳定扭矩，带动雨刮臂杆完成往复刮拭动作，清除玻璃表面的遮挡物，保障驾驶员前方视野清晰，规避视线受阻带来的行驶风险。

从功能实现逻辑来看，该雨刮电机集成了齿轮减速结构，常规车用直流电机的空载转速普遍偏高，无法直接匹配雨刮臂的低速大扭矩往复动作需求，因此内置的齿轮减速组会将电机转子输出的高转速低扭矩动力，转换为低转速大扭矩的输出动力，匹配雨刮连杆机构的动作参数，确保刮拭过程中不会因为玻璃表面阻力变化出现卡滞、抖动、转速不均的问题。输出端的轴体结构做了扁位与定位孔设计，能够直接与雨刮连杆的传动摇臂配合，避免传动过程中出现轴孔打滑的问题，保障动力传递的同轴度与稳定性。

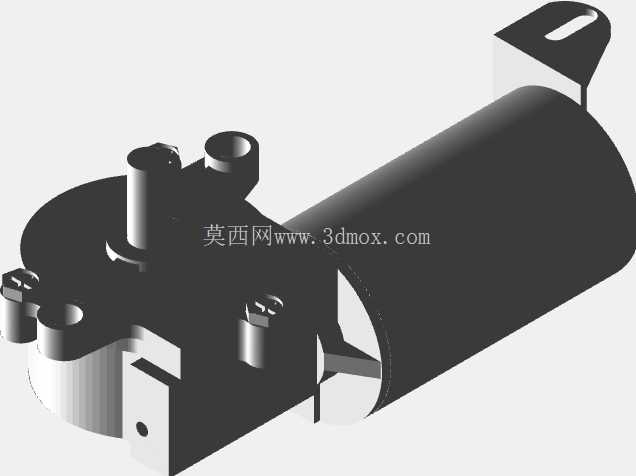

结构设计层面，整体采用圆柱型主壳体搭配侧置减速箱的布局形式，主壳体内部容纳电枢绕组、磁瓦、碳刷组件等电机核心部件，侧置的减速箱腔体则容纳多级齿轮传动结构，同时集成了复位触点结构，能够保证雨刮在停止工作时自动回到玻璃下沿的初始位置，避免刮臂停留在玻璃视野区域遮挡驾驶员视线。壳体上方延伸出的带孔安装支耳，是整个部件的核心安装定位点，支耳上的安装孔做了沉台设计，安装时可以配合减震胶套与车身钣金的安装位固定，既能够通过胶套吸收电机运转过程中产生的振动，避免振动传递到车身钣金引发舱内异响，也能通过支耳的定位尺寸保证电机安装位置精度，避免输出轴与连杆机构出现不同心引发的传动卡滞。

安装边界的设计上，需要重点关注几个核心尺寸参数：首先是输出轴的中心高度，该尺寸直接决定与雨刮连杆机构的配合高度，若中心高度偏差过大，会导致连杆安装后出现别劲的问题，长时间运转会加剧齿轮与轴套的磨损，缩短部件使用寿命；其次是安装支耳的孔位间距，该尺寸需要与车身钣金的预装安装孔完全匹配，否则会出现安装孔错位无法装配的问题；另外输出轴的伸出长度也需要严格匹配连杆摇臂的安装深度，伸出过长会导致摇臂固定后轴向窜动，伸出过短则会导致固定螺钉无法完全锁紧，出现传动脱落的风险。

实际选型匹配过程中，除了安装尺寸的匹配，还需要关注电机的输出扭矩参数，不同尺寸的前挡玻璃对应的雨刮臂长度、刮片摩擦阻力都有差异，大尺寸挡风玻璃需要匹配更大输出扭矩的电机，避免高负荷工况下电机过热烧毁；同时电机的往复转速也需要匹配整车的雨刮档位设计，低速档、高速档的转速差要符合常规使用习惯，间歇档的停顿间隔也要匹配控制电路的逻辑参数。

从建模还原的角度来看，该结构的建模重点在于齿轮组的参数匹配与安装位的尺寸精度，齿轮的模数、齿数、压力角参数需要保证传动比符合雨刮动作的转速需求，啮合间隙控制在合理范围，既不能间隙过大导致传动换向时出现冲击异响，也不能间隙过小导致齿轮运转卡滞、磨损加剧。壳体的壁厚设计也需要兼顾结构强度与轻量化需求，主壳体采用薄壁拉伸结构，在保证内部组件防护能力的前提下尽可能降低整体重量，减速箱壳体则需要做局部加强筋设计，抵消齿轮传动过程中产生的径向作用力，避免长时间受力出现壳体变形导致齿轮啮合错位。

在实车装配场景中，该电机通常安装在前围板下方的雨刮舱内部，安装位需要做防水防尘设计，因此电机壳体的接缝处、输出轴与壳体的配合位置都设置了密封结构，避免雨天行车时雨水渗入电机内部造成绕组短路、碳刷锈蚀的问题。同时电机的接线端采用防水接插件设计，能够适配舱内的潮湿多尘工作环境，降低电路故障的概率。日常运维过程中，若出现雨刮动作抖动、卡滞、异响的问题，除了检查雨刮片的老化情况、连杆机构的润滑状态，也需要检查电机安装支耳的固定螺栓是否松动、减震胶套是否老化破损，这些细节问题都会直接影响雨刮系统的正常工作。
