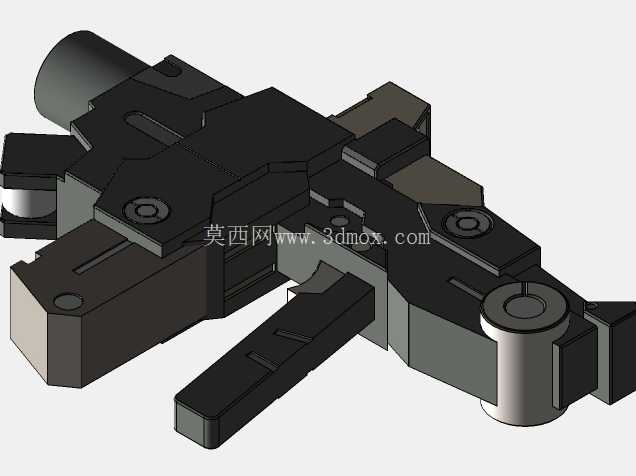

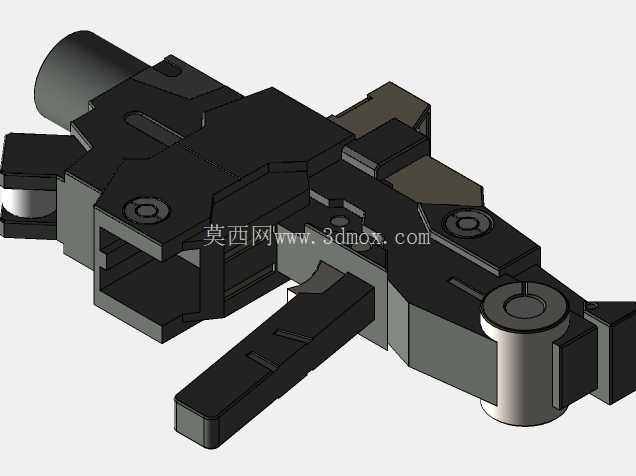

30毫米口径短款发射机构组件结构设计

　　该结构组件主要适配小口径自动发射装备的击发与供弹衔接工位，常见于车载辅助武器站、低空近程防御单元的配套发射模块，承担击发能量传递、弹膛闭锁、供弹路径导向的核心功能，区别于常规长行程发射机构，短款构型专门针对安装空间受限的搭载场景做了结构压缩，可在有限的炮塔内部安装位完成布置，无需额外拓展设备舱空间。从功能实现逻辑来看，组件整合了击发触发摆臂、闭锁卡铁、弹膛定位座三个核心功能模块，击发摆臂采用偏心转轴设计，转动行程控制在12度范围内即可完成击发针的推力传递，避免长行程摆臂带来的结构晃动与响应延迟；闭锁卡铁采用对称双凸笋结构，与弹膛定位座的卡槽配合间隙控制在0.02毫米以内，击发时可均匀承受膛压带来的反向冲击力，避免单侧受力导致的卡铁磨损变形；弹膛定位座集成了供弹导向斜面，供弹过程中弹体可沿斜面自动滑入弹膛定位位置，无需额外设置推弹构件的辅助导向结构，减少了整体零件数量。

　　设计过程中优先考虑了装配与维护的便捷性，所有转动副均采用销轴定位连接，无需专用工装即可完成拆解更换，销轴端部设置有防脱卡簧槽，常规维护时仅用尖嘴钳即可完成卡簧拆卸与零件更换；整体外形的最大轮廓尺寸控制在86毫米×52毫米×48毫米范围内，安装基准面设置在组件底部的两个定位凸台，凸台中心距为42毫米，可直接适配标准的武器站安装基座接口，安装时仅需拧紧两个M4固定螺栓即可完成定位，无需额外调整装配间隙。

　　结构受力层面，针对击发瞬间的冲击载荷，在闭锁卡铁与本体的配合面做了局部渗碳硬化处理，表面硬度达到HRC55-60，可承受连续击发带来的反复冲击而不出现塑性变形；击发摆臂的受力截面做了圆弧过渡处理，避免应力集中导致的摆臂断裂，经反复载荷校核，在常规膛压工况下，摆臂的疲劳寿命可满足连续发射的使用要求。供弹路径的设计上，组件侧面的供弹入口做了15度的导入倒角，可兼容金属弹链与塑料弹链的供弹衔接，弹链脱弹齿直接集成在组件本体上，供弹过程中可自动完成弹体与弹链的分离，无需额外设置独立的脱弹构件，进一步压缩了整体结构的占用空间。

　　针对日常维护的需求，组件内部的击针簧、闭锁簧均采用标准化的圆柱螺旋压缩弹簧，损坏后可直接采购标准件替换，无需定制专用弹簧配件；所有摩擦面均预留了润滑脂存储槽，日常维护时仅需在存储槽内填充高温润滑脂，即可满足连续工作状态下的润滑需求，避免高速摩擦导致的零件烧蚀。从安装边界来看，组件工作时的摆臂转动范围不会超出本体最大轮廓，周边布置其他构件时仅需预留2毫米的安全间隙即可，不会出现运动干涉问题；组件的排气槽设置在弹膛定位座的侧面，击发后的火药燃气可沿排气槽定向导出，不会直冲周边的电子元器件，避免燃气温度过高导致周边电控部件损坏。
