带轮组适配约翰逊电机安装固定底座支架

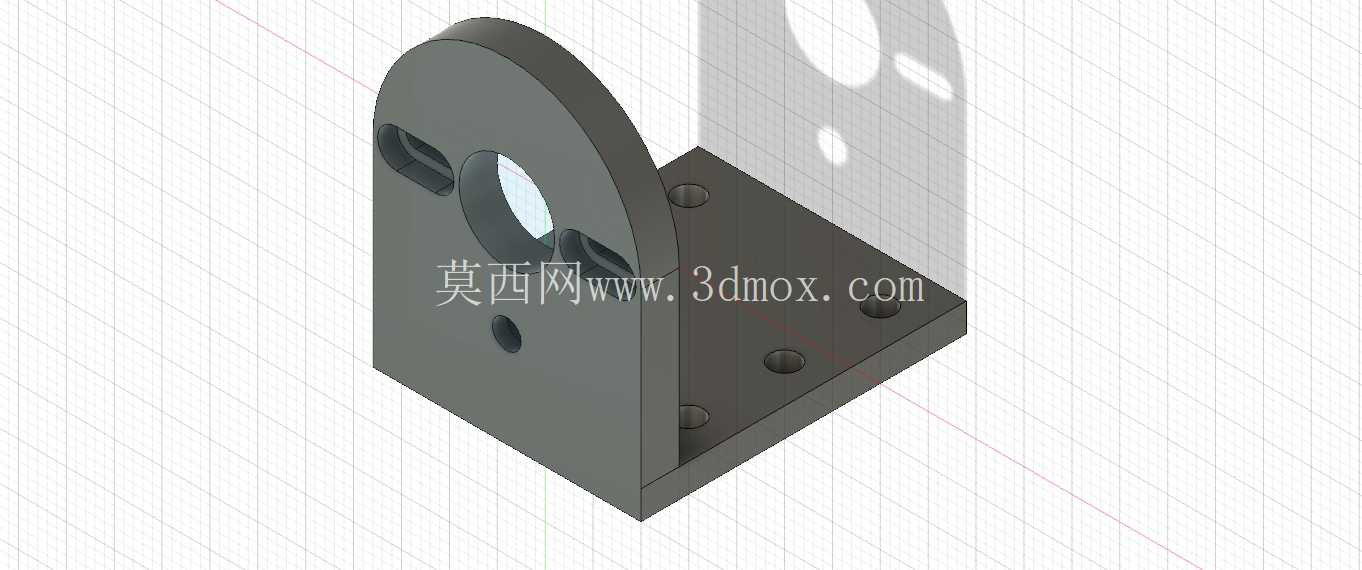

在小型桌面级传动机构、学生竞赛类机器人装置、DIY动力模组搭建场景中，电机的安装定位精度直接决定了带轮传动的啮合效率与运行稳定性，这款适配约翰逊规格电机的底座支架，正是针对侧装式动力输出场景设计的专用支撑构件。从实际安装边界来看，支架底部采用方形安装法兰结构，法兰面均匀分布四个沉头安装孔，可直接通过内六角螺栓固定在铝型材框架、亚克力安装板或者钢制设备基板上，沉孔设计能够保证螺栓头完全沉入法兰平面，不会出现凸起干涉带轮或者周边传动件的问题，法兰面的平面度公差控制在0.1mm以内，安装后不会出现电机轴线倾斜导致的带轮偏磨、皮带跳齿问题。

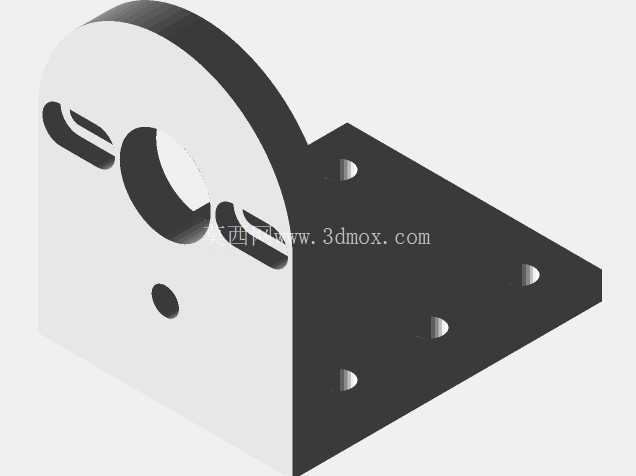

支架的立板支撑部分采用一体化弯折成型结构，立板与底部法兰之间设置有三角加强筋结构，能够抵消电机运行时产生的径向振动力，避免长期运行后立板出现形变偏移。立板中心开设的主轴过孔尺寸完全匹配约翰逊电机的输出轴端定位止口，安装时电机从立板后侧嵌入，止口与孔位配合能够自动完成电机轴线的同轴度定位，不需要反复调整对齐，立板上额外开设的两个腰型调节孔，一方面用于穿设电机固定螺栓，另一方面预留了小范围的位置调整余量，可适配不同张紧度要求的同步带传动场景，当需要调整皮带张紧力时，只需松开腰型孔内的固定螺栓，沿腰型孔方向微调电机位置即可，不需要完全拆卸支架重新定位。

从功能适配性来看，这款支架专门针对带轮组传动场景做了结构优化，立板的高度尺寸经过精准核算，当电机安装到位后，输出轴的中心高与常规配套的从动轮中心高保持一致，不需要额外加装垫片调整高度差，立板上开设的小圆孔是工艺减重孔，在不影响结构强度的前提下降低了支架整体重量，对于移动类机器人装置来说，能够有效减少不必要的负载消耗。立板顶部的圆弧过渡设计避免了尖锐棱角在装配过程中划伤操作人员或者皮带表面，同时也减少了应力集中点，提升了支架的抗冲击性能。

在实际选型使用过程中，需要注意安装面的平面度，如果安装基板存在明显形变，会导致支架法兰面贴合不实，运行时产生共振噪音，固定螺栓建议采用8.8级强度的内六角螺栓，搭配防松垫圈使用，在高频正反转的传动场景下，能够避免螺栓松动导致的电机移位。这款支架的结构设计没有多余的冗余特征，所有孔位、加强结构、尺寸边界都围绕电机安装、带轮传动的实际需求设定，既不会因为结构过于单薄导致支撑强度不足，也不会因为多余结构占用过多安装空间，在小型传动装置的动力单元搭建中，能够大幅减少电机安装座的自定义设计工作量，直接套用即可完成动力部分的定位安装，有效缩短结构设计与装配调试的周期。针对不同的安装场景，支架的安装孔位间距兼容常规20系列、30系列铝型材的孔距标准，不需要额外加工转接板就可以直接固定在型材框架上，适配性较强。
