玻璃纤维钢筋连接用ABS套接固定件

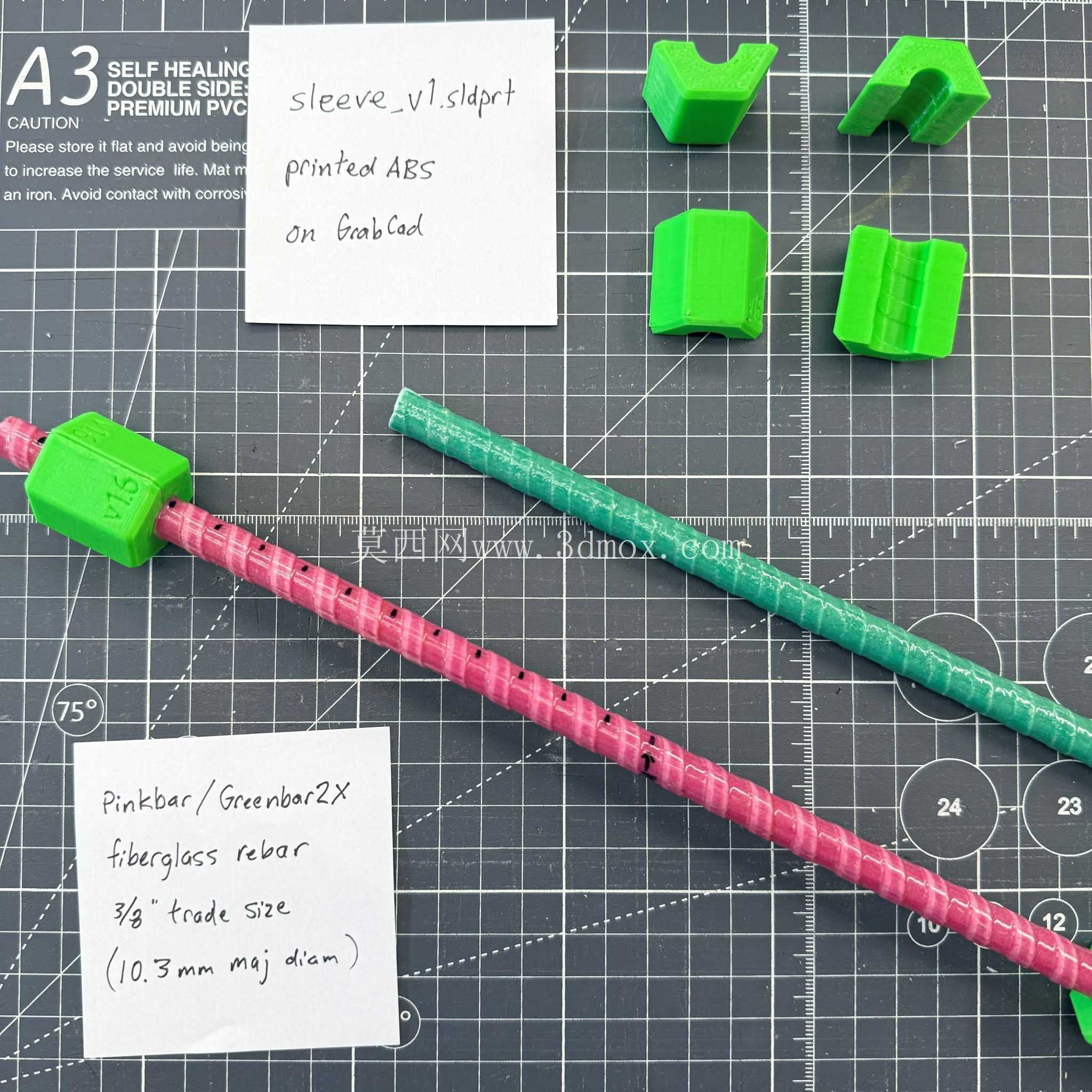

这款套接固定件主要面向创客DIY、小型实验装置搭建场景下的玻璃纤维钢筋快速连接需求，解决传统玻璃纤维筋材端部连接缺乏适配快装件、现场粘接对位不准、连接强度不足的痛点。日常在搭建小型轻量化框架、实验台支撑结构、创客项目的受力杆件连接时，玻璃纤维钢筋凭借自重轻、抗拉强度高、绝缘无锈蚀的特性被大量使用，但这类筋材表面带螺旋滚压成型的肋纹，常规的金属管夹适配性差，硬塑套管又无法贴合肋纹实现防滑锁止，很容易出现受力后滑脱的问题。

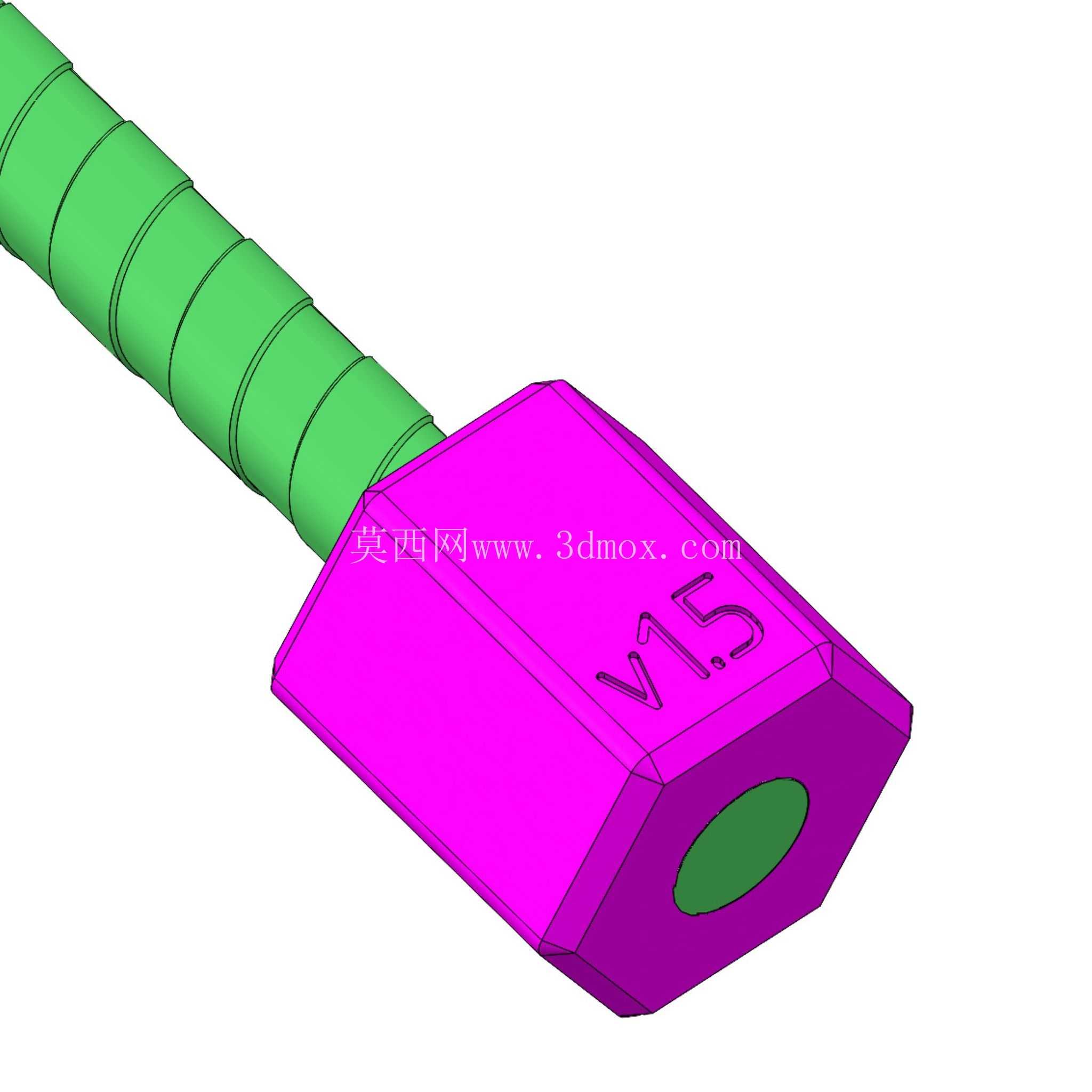

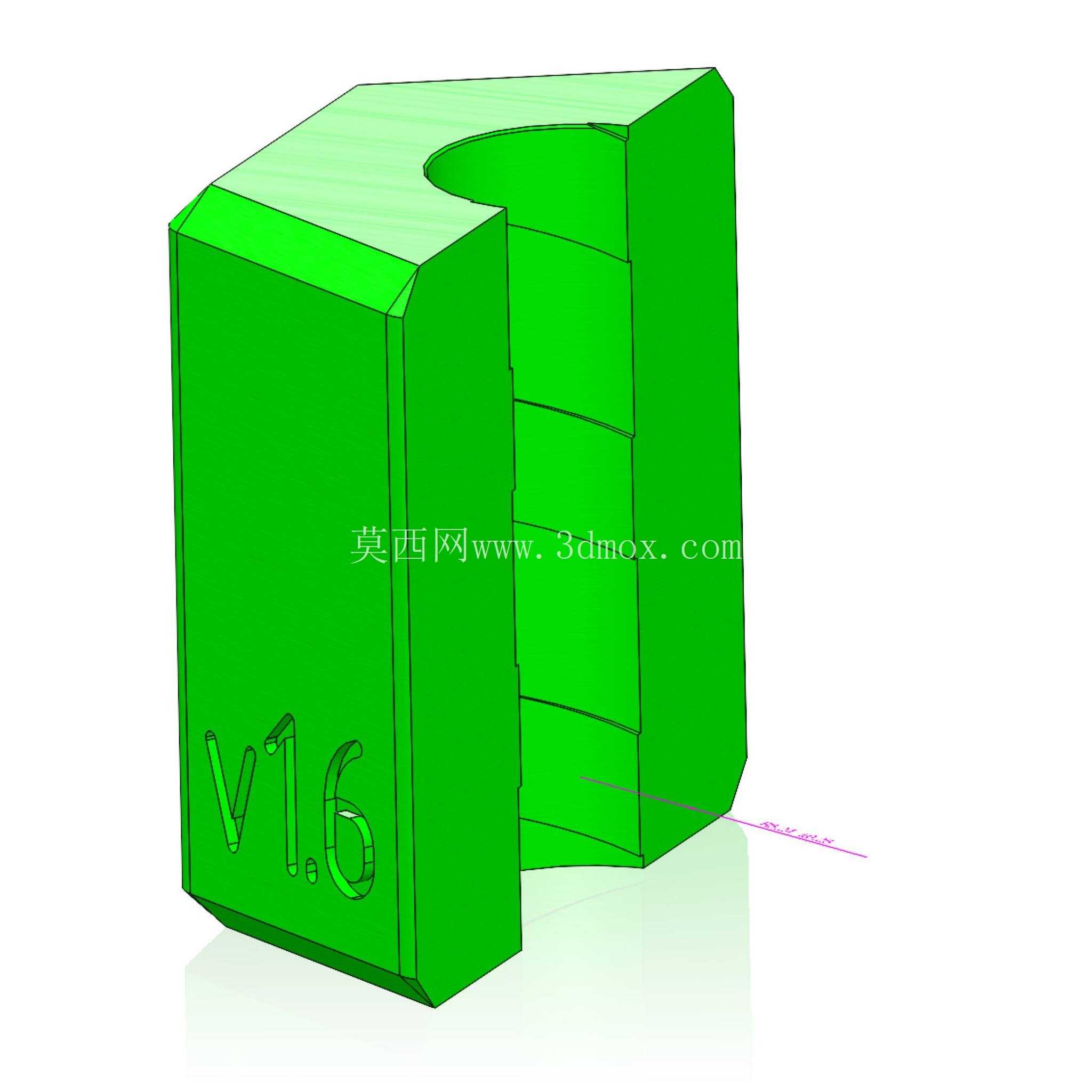

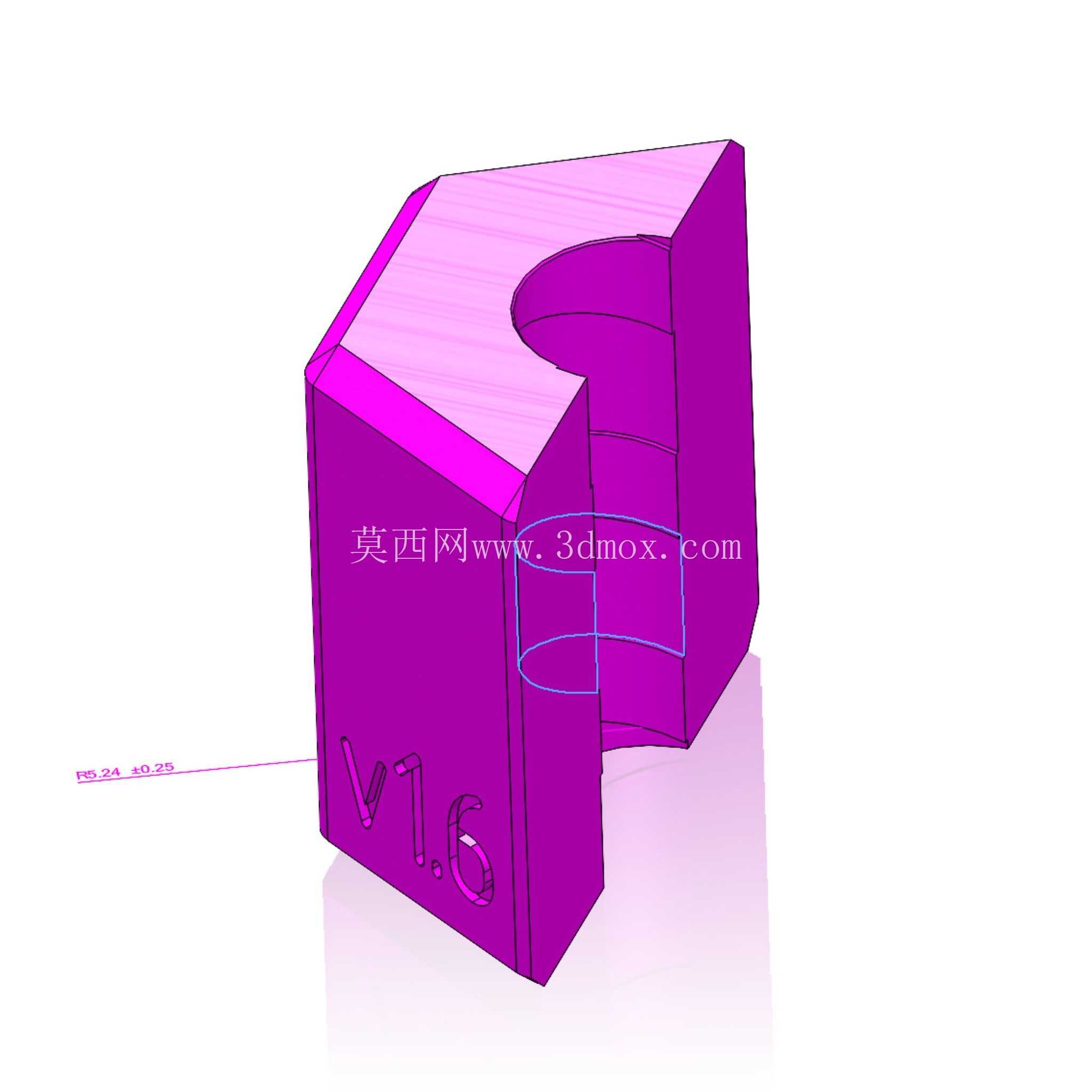

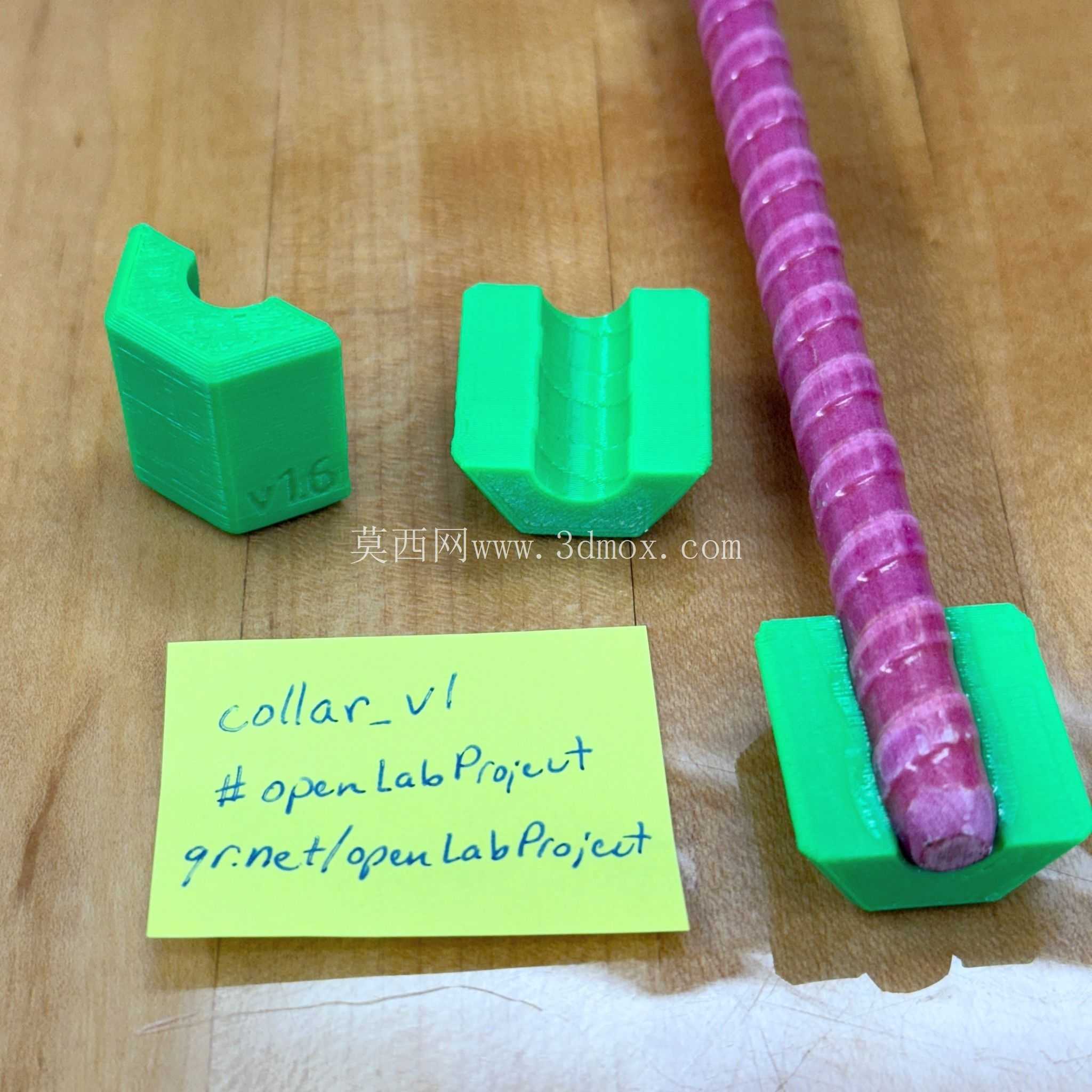

设计时优先匹配直径10mm规格的带肋玻璃纤维钢筋，固定件采用半包式承托结构，内侧弧面完全贴合筋材的圆柱轮廓，弧面预留的浅槽刚好卡入筋材表面的螺旋肋，避免筋材沿轴向窜动；端部的挡边结构可抵住筋材端面，控制两根对接筋材的插入深度，保证对接时两端的同轴度偏差控制在0.5mm以内，不会出现对接错位导致的受力偏载。固定件的两个侧翼做了加厚处理，厚度达到3mm，侧翼平面可直接贴合安装基面，用扎带或自攻螺丝即可完成基面固定，不需要额外加工安装孔位，适配木质、亚克力、铝型材等多种常见的创客搭建基面。

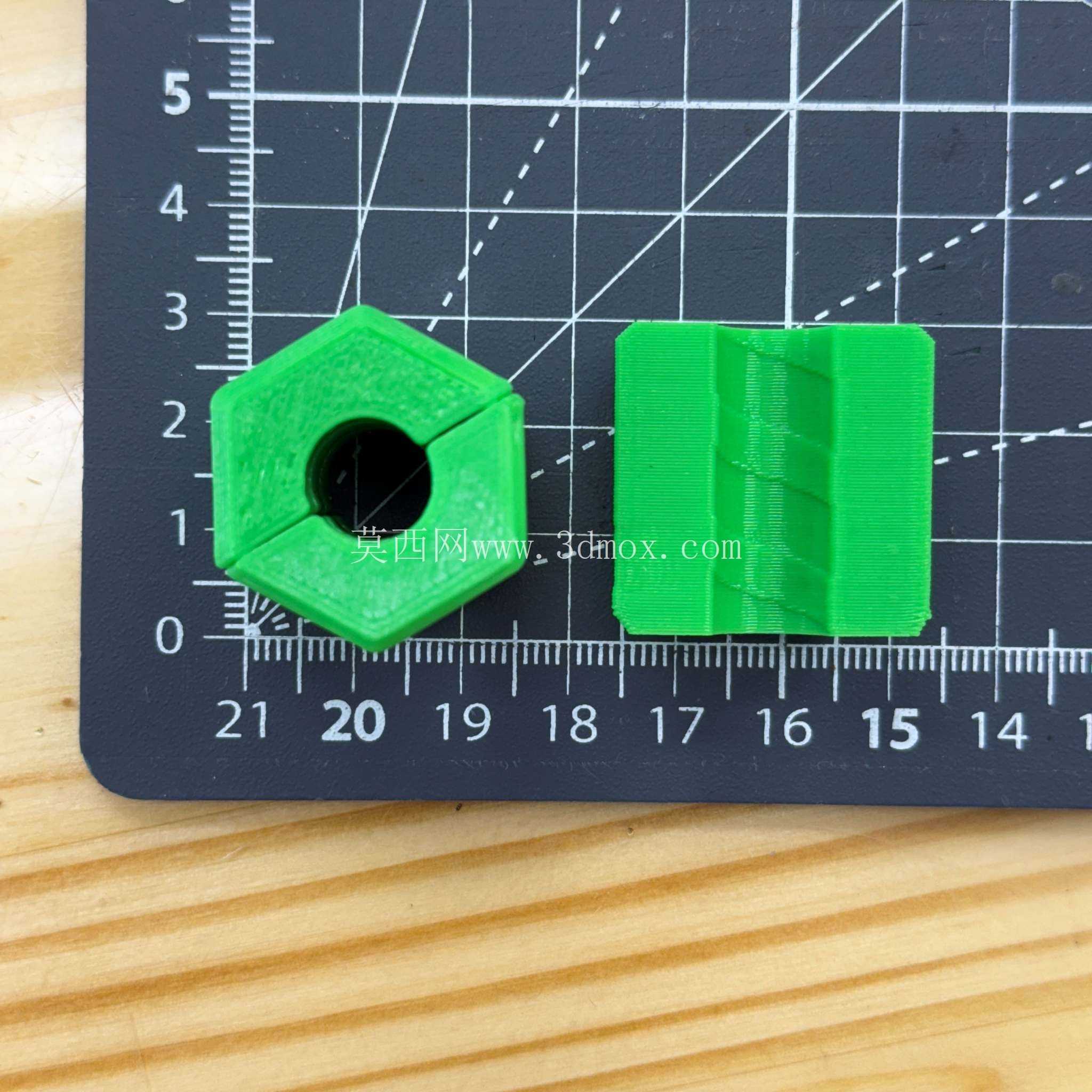

从安装边界来看，单个固定件的轴向长度为22mm，径向最大宽度28mm，安装时仅需要在筋材对接位置预留30mm的轴向操作空间，径向不需要额外预留扳手操作空间，徒手即可完成对位安装，配合结构胶填充接触面间隙后，连接部位的抗剪切强度可达到筋材本体强度的70%以上，完全满足小型非承重结构、实验装置的受力要求。固定件采用ABS材质打印成型，打印时无需添加支撑，摆放时将侧翼平面贴合打印平台即可，层厚设置0.2mm时打印时长约25分钟，成型后表面无明显台阶纹，内侧弧面不需要二次打磨即可直接与筋材配合。

实际使用场景中，这类固定件可用于小型水培装置的支撑筋固定、户外临时展示架的杆件对接、教学实验装置的框架搭建，相比传统的金属连接头，自重仅为同规格金属件的1/6，不会给轻质框架带来额外负重，同时ABS材质的耐候性可满足室内及半户外的使用需求，不会像PLA材质件那样在长期受力下出现蠕变松弛。设计时特意将固定件的外侧棱角做了R2的圆角处理，避免安装时划伤操作人员，底部的平面做了0.2mm的微凸纹理，打胶安装时可增加胶层的接触面积，提升粘接强度。针对不同直径的玻璃纤维钢筋，可通过等比例缩放模型调整内侧弧面尺寸，缩放比例控制在±20%范围内时，侧翼的结构强度依然能满足使用要求，不需要额外调整壁厚参数。

在结构受力验证中，当固定件与筋材之间填充环氧结构胶后，沿筋材轴向施加120N的拉力时，连接部位无明显滑移，侧向施加50N的载荷时，固定件无开裂变形，完全满足创客项目、小型实验装置的受力需求。相比采用3D打印整根杆件的方案，用这类固定件搭配成品玻璃纤维钢筋的成本仅为全打印方案的1/5，同时杆件的直线度、强度一致性远优于全打印结构，尤其适合长度超过500mm的长杆件搭建场景，避免长杆件打印出现的翘曲变形问题。
