可适配3D打印的60毫米全向轮结构

项目分类:通用机械零部件 发布时间:2026-01-21 ID:1129796
  • 可适配3D打印的60毫米全向轮结构
  • 可适配3D打印的60毫米全向轮结构
  • 可适配3D打印的60毫米全向轮结构
  • 可适配3D打印的60毫米全向轮结构
  • 可适配3D打印的60毫米全向轮结构

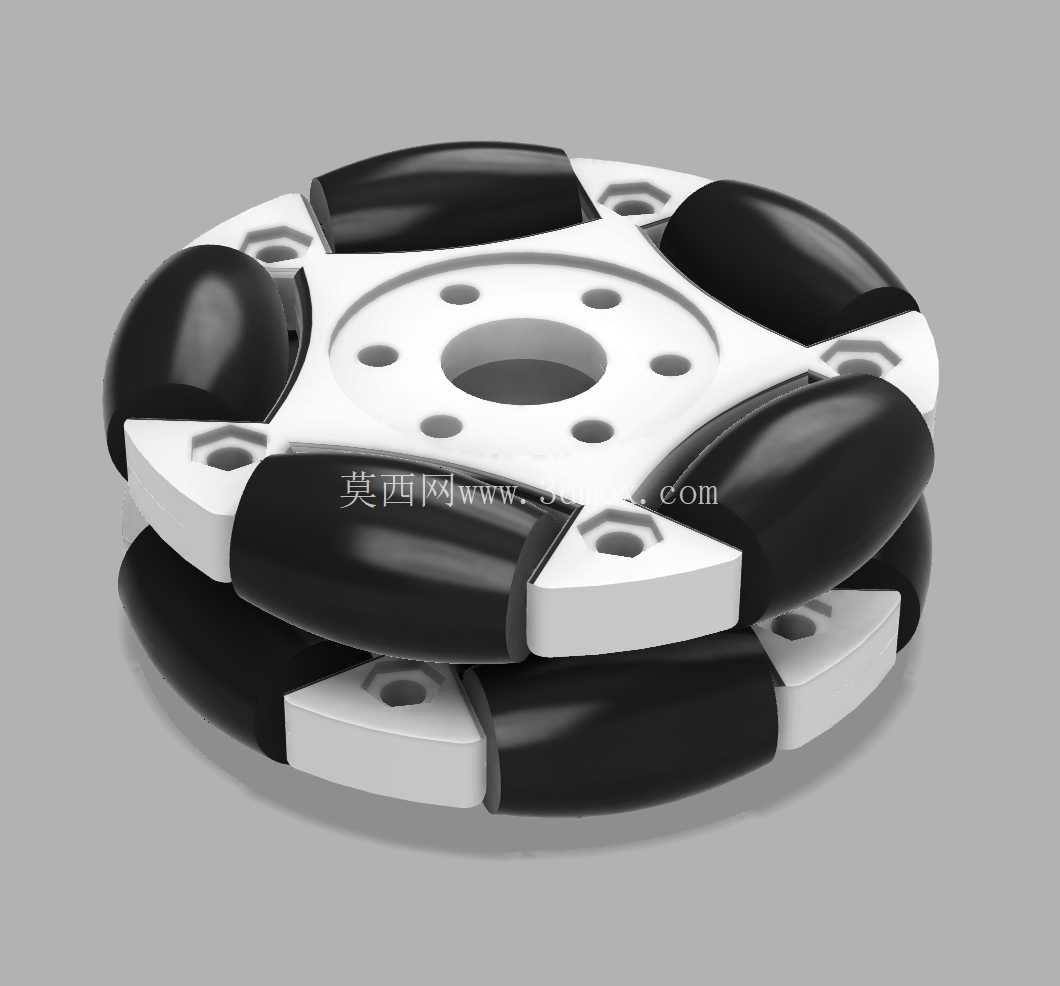

这款60毫米规格的全向轮,在小型移动机器人研发、桌面级AGV样机制作、教育类机器人竞赛项目中有着极高的适配性,区别于传统定向轮与差速轮组,全向轮的核心优势在于可实现平面内任意方向的平移与零半径转向,无需复杂的舵机转向机构就能完成横移、斜行、原地旋转等动作,能大幅缩小移动底盘的转弯空间需求,适配狭小作业场景下的移动设备开发。

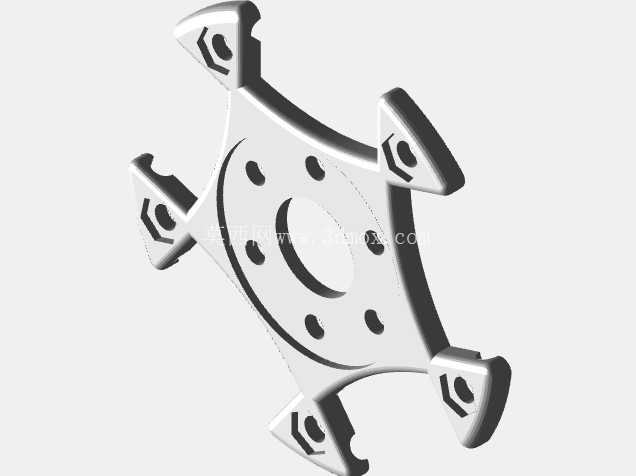

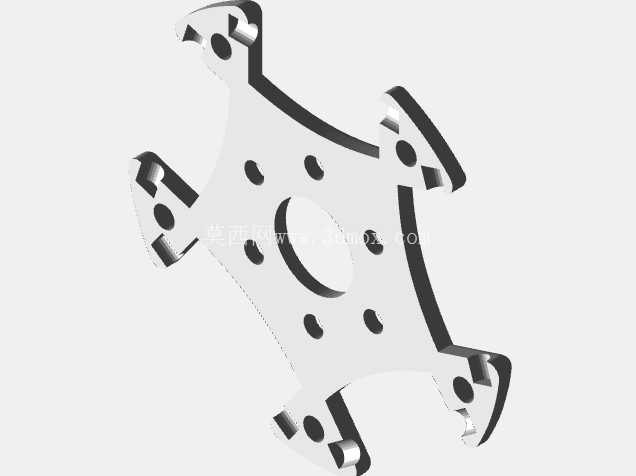

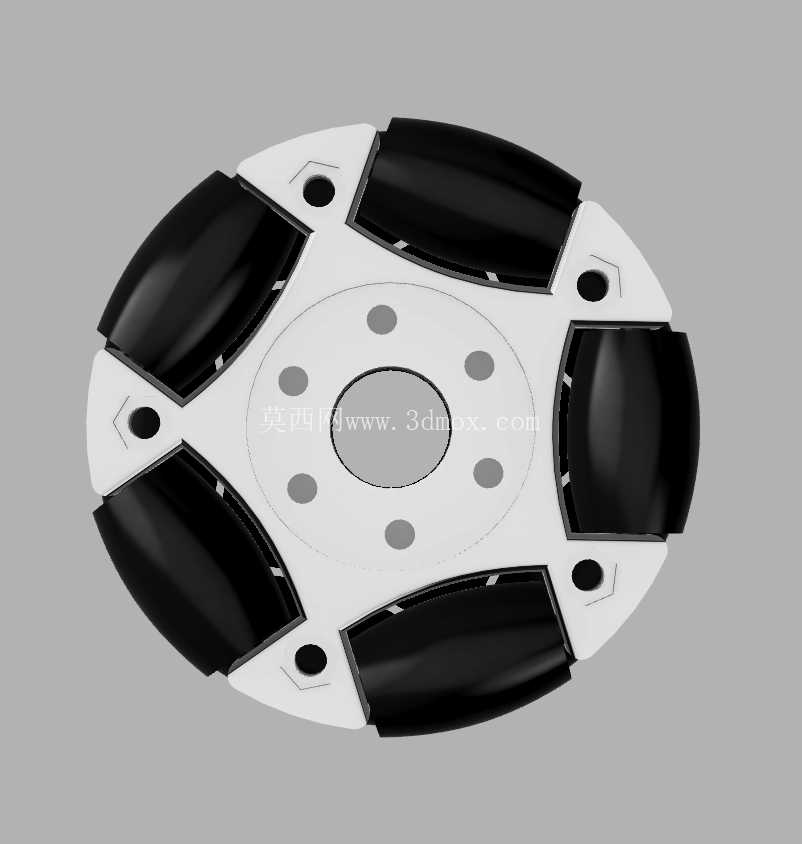

从结构设计逻辑来看,这款全向轮采用了分体式辐板搭配周边小滚轮的布局,中心预留的安装孔可直接适配常规3毫米、4毫米直径的电机输出轴,辐板上均匀分布的减重孔在保证结构强度的前提下,尽可能降低了轮体自身重量,减少小型直流电机的负载扭矩消耗,周边的小滚轮采用轴线与主轮轴线呈45度夹角的排布方式,滚轮接触地面时可沿垂直于主轮转动方向自由滑动,这也是全向轮实现多方向移动的核心结构基础。

实际选型使用时需要注意,这款全向轮需要搭配配套的橡胶外圈部件使用,橡胶部件直接决定了轮体与地面的接触摩擦力,若仅使用硬质打印主体,在光滑瓷砖、玻璃、亚克力板等地面上会出现严重打滑,无法精准控制移动轨迹。轮体整体外径控制在60毫米,安装时需要保证轮组的安装平面与底盘底面的间距匹配,单轮的轴向厚度较小,排布多轮组时可缩小底盘的横向尺寸,适合紧凑型移动底盘的布局设计。

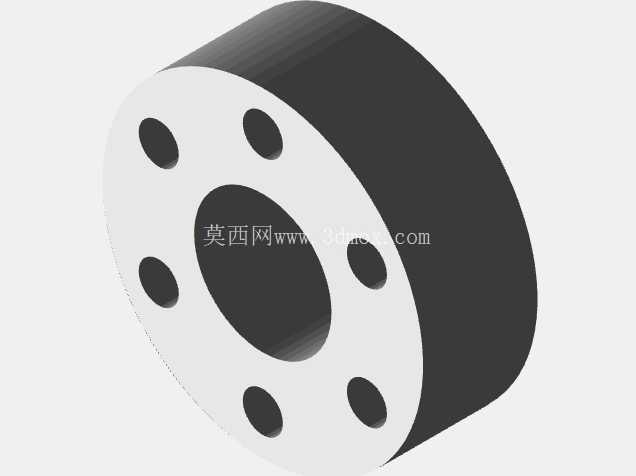

在结构细节上,主辐板的安装位做了加厚处理,避免电机轴锁紧时出现应力集中导致的轮体开裂,周边小滚轮的安装轴孔预留了0.2毫米的装配间隙,既保证滚轮转动顺畅无卡滞,又不会出现过大的旷量影响行走精度。设计时充分考虑了FDM3D打印的工艺特性,所有结构均无大角度悬空面,无需额外添加支撑材料就能直接打印成型,打印完成后仅需简单去除毛刺即可完成装配,大幅降低了样机制作的周期与成本。

从应用场景拓展来看,这款全向轮不仅可用于常规的三轮、四轮全向移动底盘,还可搭配麦克纳姆轮组使用作为辅助支撑轮,在一些需要精准对位的小型自动化设备上,比如桌面级物料搬运小车、巡检机器人样机、教学演示机器人平台,都能直接选用这款轮组搭建行走机构。安装边界上,轮体中心安装孔的深度可适配不同长度的电机轴,锁紧螺丝孔位预留了M3螺丝的安装空间,无需额外做攻丝处理,直接使用自攻螺丝就能完成轮体与电机轴的固定,对于快速原型开发来说,这种设计能大幅减少装配环节的加工工序。

需要注意的是,这款全向轮的负载能力有限,仅适合总重量在5千克以内的小型移动设备使用,若需要更大负载则需要加厚辐板厚度或者更换更高强度的打印材料,日常使用时要注意避免小滚轮轴孔进入杂物,否则会导致滚轮卡滞,影响全向移动的流畅性。轮体的转动同心度经过结构优化,打印装配后径向跳动量可控制在0.3毫米以内,能保证移动过程中底盘运行平稳,不会出现明显的颠簸抖动,对于需要搭载传感器的移动机器人来说,平稳的行走机构能有效降低传感器的数据噪声,提升导航、避障等功能的运行精度。
