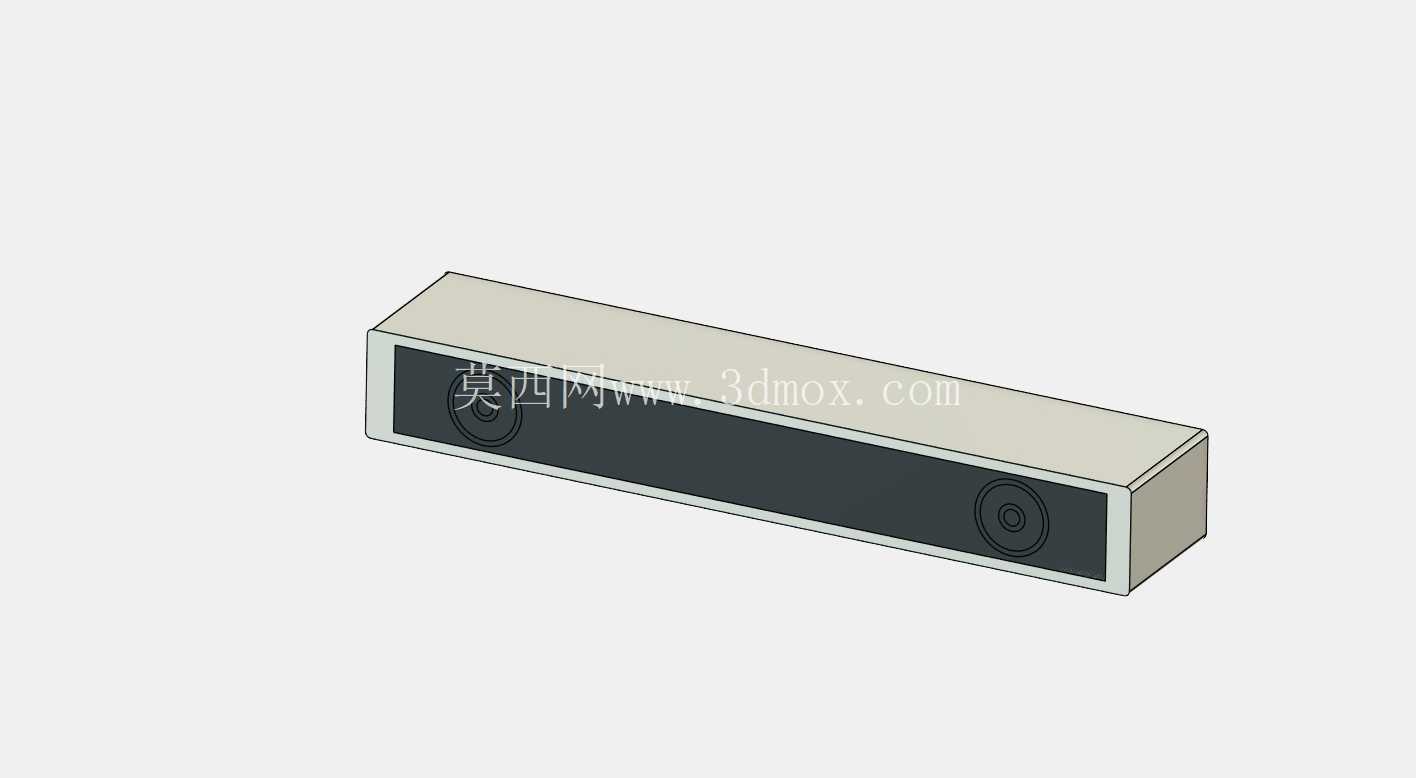

双目立体深度视觉传感相机结构设计

项目分类:通讯工具类 发布时间:2026-01-21 ID:1129792
  • 双目立体深度视觉传感相机结构设计
  • 双目立体深度视觉传感相机结构设计

这款双目立体视觉传感设备的结构设计,核心围绕机器人视觉感知场景的实际落地需求展开,在做整体结构排布时,首先要考虑的是双目镜头的基线距固定精度——两个成像镜头的中心距公差必须控制在0.02mm以内,否则后续深度计算的视差校准会出现系统性偏差,直接影响不同距离下的深度点云精度,因此壳体的镜头安装位采用了一体铣削的定位凸台,避免分体装配带来的累计误差,同时在镜头周圈设计了0.1mm的点胶槽,装配时可以通过结构胶填充间隙,既保证镜头安装后的同轴度,也能满足工业场景下的防尘密封要求。

从实际应用场景来看,这类视觉传感设备常被集成在移动机器人本体、工业分拣工位、3D扫描重建设备上,不同安装场景对设备的外形边界有明确要求:这款设备采用长条形窄边结构设计,整体截面为矩形,厚度控制在30mm以内,宽度不超过40mm,长度方向根据基线距需求设定,既可以侧装在机器人立柱侧面,也可以平装在AGV小车的前端防撞梁上方,不会额外占用过多安装空间,壳体的四个安装角预留了沉头安装孔,支持M3螺丝从正面或背面锁附,适配不同的安装支架结构,安装孔的位置公差按照IT7级精度控制,保证多台设备替换时不需要重新校准安装位。

在功能结构的排布上,设备正面除了两个成像镜头外,中间预留了可选配的红外补光模块安装位,针对弱光环境下的纹理缺失场景,补光模块可以投射随机散斑,辅助双目匹配算法提升无纹理表面的深度识别成功率,壳体的前端面做了0.5mm的凸边设计,刚好覆盖镜头与补光模块的边缘缝隙,避免外部光线从侧边串入镜头形成眩光,影响成像质量。壳体的后端设计了快拆式的端盖结构,端盖上预留了航插接口的安装位,支持电源与数据传输的一体化连接器,端盖与主体壳体之间采用迷宫式密封结构,不需要额外加装密封胶条就能达到IP54的防护等级,适合车间、户外巡检等多尘、轻度淋水的使用场景。

做结构设计时还要考虑设备的散热需求,因为内部的成像主板、深度计算芯片在持续工作时会产生一定热量,壳体采用铝合金材质一体挤出成型,内壁设计了两条平行的散热筋,直接与内部主板的发热区域贴合,通过壳体本身将热量传导出去,不需要额外加装散热风扇,既降低了设备运行的噪音,也避免了风扇进灰带来的维护问题。壳体的表面做了哑光阳极氧化处理,不会在镜头成像时形成反光干扰,同时氧化层的硬度较高,日常安装调试过程中的轻微磕碰不会留下明显划痕,适合工业现场的粗放使用环境。

在安装边界的设计上,设备的镜头视场角为水平60度、垂直45度,因此安装时需要保证镜头前方100mm范围内没有遮挡结构,壳体的上下边缘做了15度的倒角,避免结构本身进入镜头视场形成暗角。针对不同的安装高度,设备的壳体背面预留了两组定位槽,可以适配标准的20mm铝型材安装支架,不需要额外加工转接板,就能快速固定在常规的工业铝型材框架上,降低集成时的加工成本。设备内部的PCB板采用定位柱加螺丝的双重固定方式,在设备受到10g以内的冲击振动时,不会出现主板移位、镜头光轴偏移的问题,满足移动机器人运行时的振动工况要求。

从结构设计的细节来看,两个镜头的安装平面平面度控制在0.01mm以内,保证两个镜头的成像面处于同一平面,减少后续算法校准的补偿量,镜头的调焦环位置设计了紧定螺丝孔,调焦完成后可以通过紧定螺丝锁定焦距,避免设备在长期使用过程中因为振动出现焦距偏移,导致成像模糊、深度数据失效。壳体的内部预留了1.5mm的走线空间,电源线与数据线可以沿着壳体内壁的走线槽排布,不会挤压到镜头或者主板上的元器件,装配时的走线顺序也做了对应的结构引导,减少装配时的线材弯折损伤,提升产品的装配良率。
