思岚RPLIDAR S1激光雷达结构设计

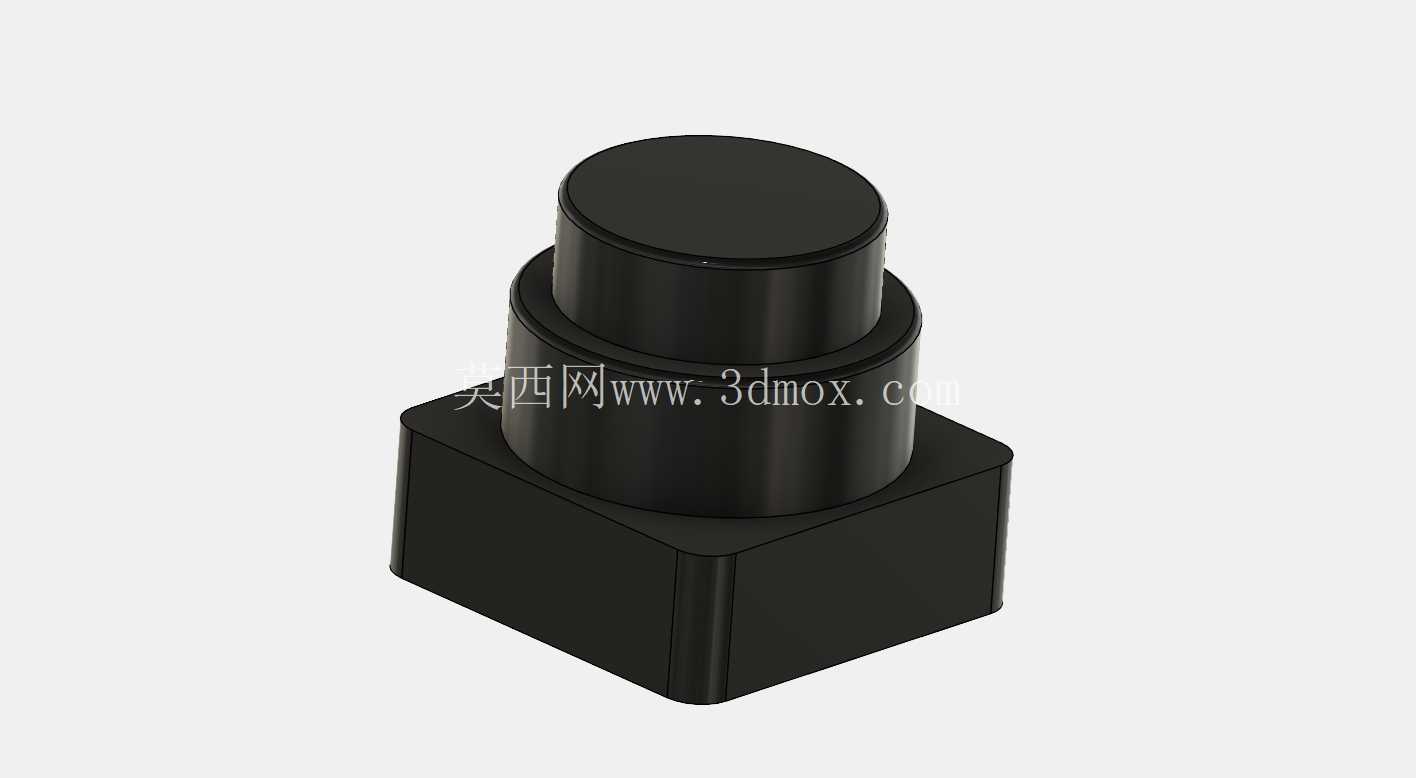

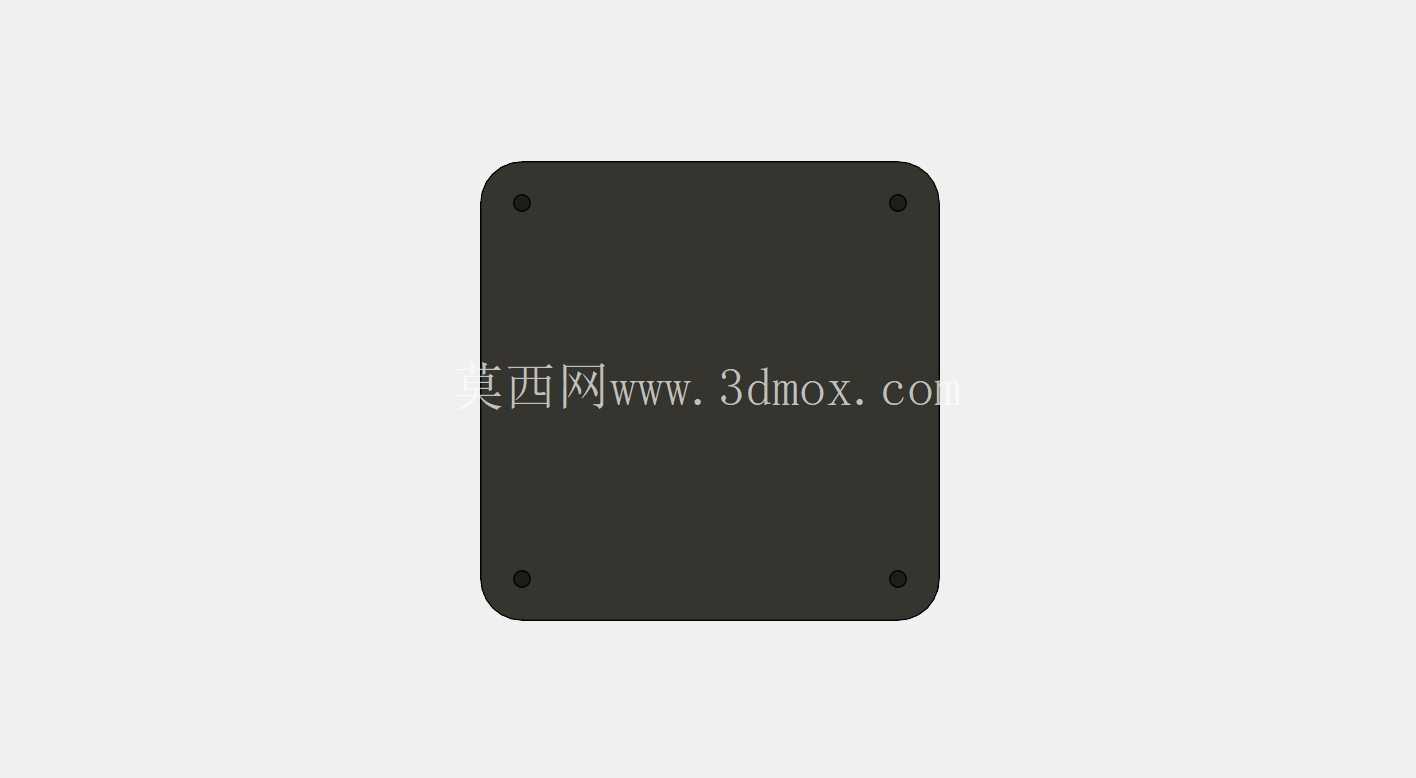

　　在移动机器人、AGV小车、服务机器人的自主导航场景中，激光雷达是实现环境轮廓扫描、实时定位建图的核心感知部件，本次呈现的是适配SLAMTEC RPLIDAR S1的实体结构设计方案，整体采用分层堆叠的紧凑构型，从下到上依次为方形底座、中部旋转驱动舱、顶部激光扫描转台，三个层级同轴装配，底座作为整个传感器的安装基准，采用方形切角设计，四个边角做圆弧过渡处理，既避免安装时的锐边磕碰，也能在紧凑安装空间内减少与周边结构件的干涉。底座的安装面预留了适配机器人框架的标准安装点位，安装孔位的位置公差控制在0.1mm以内，可直接匹配多数通用移动机器人底盘的预装孔位，不需要额外做转接板加工，能大幅降低集成阶段的结构改造成本。

　　中部旋转驱动舱是整个雷达的动力核心区域，内部容纳旋转驱动电机、无线供电模块与信号传输组件，舱体采用阶梯式圆柱结构，直径从下往上逐层收窄，既给内部的旋转部件预留足够的装配空间，也能降低整体的重心高度，提升设备在移动载体上运行时的抗振性能，避免机器人行进过程中的颠簸导致扫描数据出现漂移。顶部的激光扫描转台是测距核心的承载部件，内置激光发射与接收模组，转台做全周无突出设计，旋转过程中不会与周边结构产生剐蹭，360度全周扫描的视场角不会被自身结构遮挡。

　　从安装边界来看，整个雷达的外轮廓尺寸控制在极小的范围内，方形底座的边长适配多数小型服务机器人的顶部安装空间，整体高度不会遮挡机器人上其他传感器的视场，比如上方安装的视觉摄像头、超声传感器等，多传感器集成时不需要额外做高度差调整。在实际应用场景中，这款激光雷达可适配室内外的通用导航场景，结构设计上考虑了日常运行的防护需求，各层级的接缝处做了错位止口设计，能阻挡日常使用中的灰尘、飞溅水渍进入设备内部，适配仓储物流、商用服务、巡检机器人等多类移动载体的集成需求。

　　设计过程中优先考虑了装配的便捷性，整个结构的零部件采用模块化拆分，底座、驱动舱、转台之间通过定位止口与卡扣配合，不需要复杂的工装就能完成组装，后期维护时也能快速拆解更换故障部件，不需要整体报废。从结构强度角度，底座采用刚性较好的结构设计，安装后能承受机器人加减速、转向过程中的惯性冲击，不会出现安装松动导致的扫描基准偏移，旋转部件的同轴度公差经过反复校核，高速旋转时不会出现偏心抖动，保证测距数据的稳定性。在集成适配层面，这款结构设计预留了线缆走线的内部通道，供电与通讯线缆可以从底座中心的走线孔穿出，直接连接机器人底盘的控制接口，不会出现线缆外露缠绕旋转部件的问题，也让整体集成后的外观更整洁，避免外露线缆被周边障碍物勾挂导致设备损坏。针对机器人运行中可能出现的碰撞场景，雷达的最外层结构做了加厚处理，轻微的剐蹭碰撞不会损坏内部的光学与驱动组件，提升设备在复杂场景下的耐用性。不同于早期的激光雷达结构，这款设计在保证结构强度的前提下尽可能压缩了整体体积与重量，不会给小型移动机器人带来过多的负载负担，对于负载能力有限的微型巡检机器人、教育类机器人平台也能很好适配。
