搭载智能计算单元的四旋翼自主飞行无人机结构设计

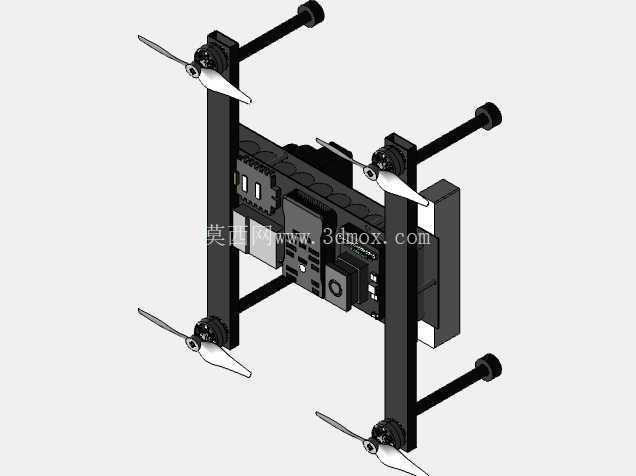

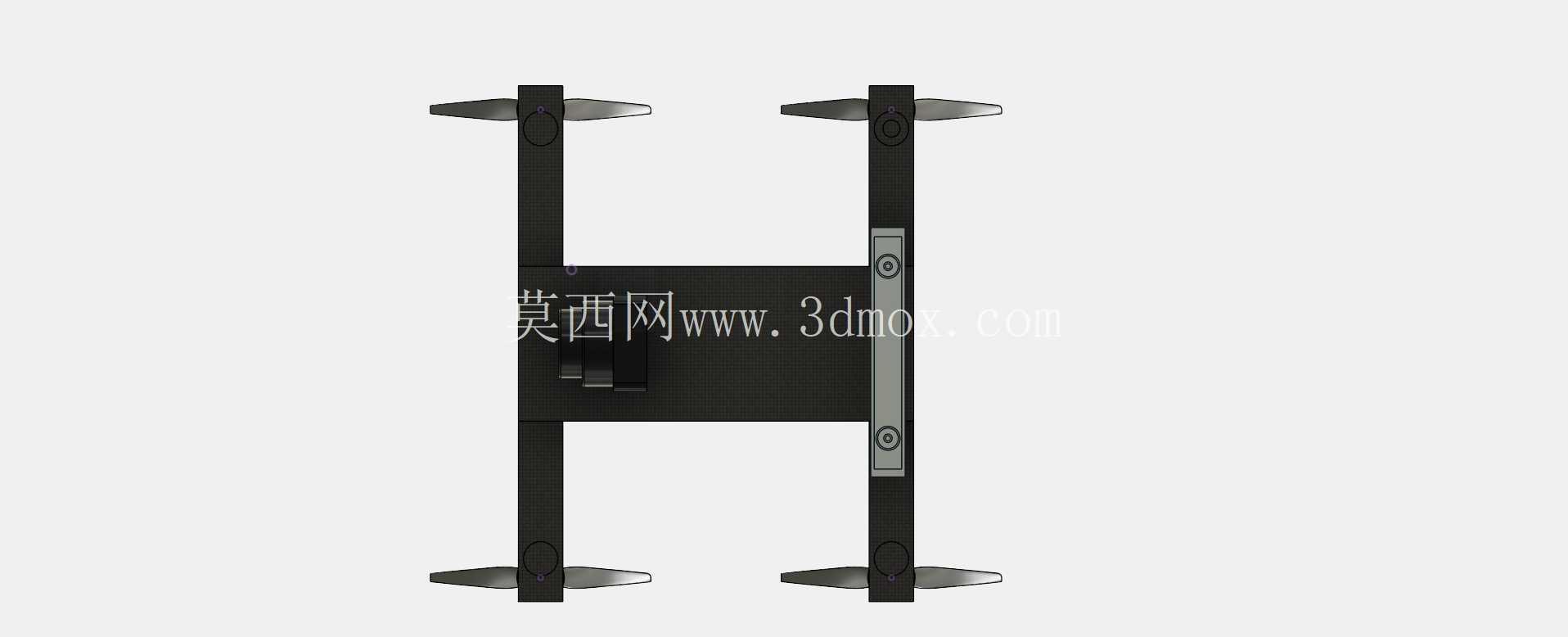

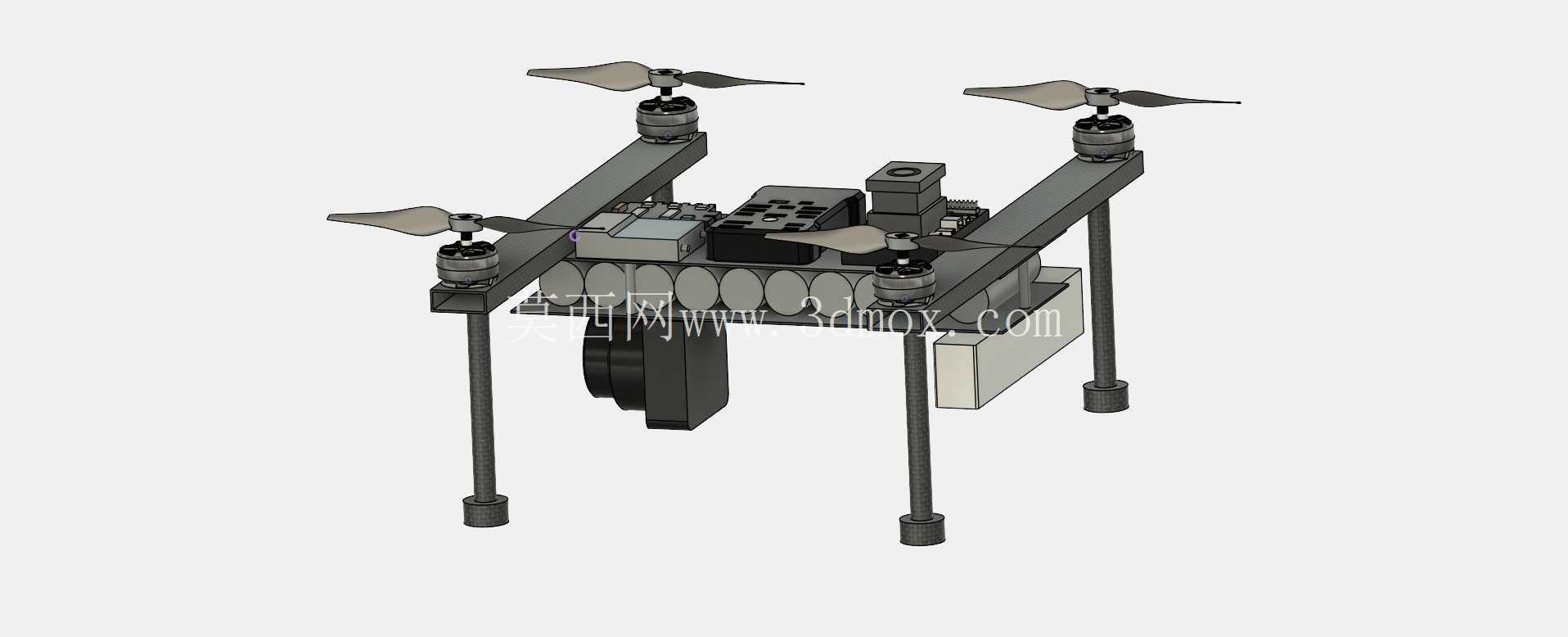

　　这套四旋翼飞行平台的结构设计，核心围绕低空自主作业场景的实际需求展开，在测绘巡检、园区安防、小范围物资转运、室内空间三维重建等场景下，这类不需要人工全程遥控的飞行设备，能大幅降低外业作业的人力投入，也能进入人员无法抵达的狭窄、高危区域完成数据采集或轻量载荷投送任务。从结构布局来看，机架采用230mm×90mm的主体安装平面设计，这个尺寸刚好能在保证核心计算、飞控模块安装空间的前提下，把整机起飞重量控制在合理区间，不会因为机架过大导致风阻提升、续航缩水，也不会因为机架过于紧凑出现电子元件堆叠、散热不畅或者电磁干扰的问题。

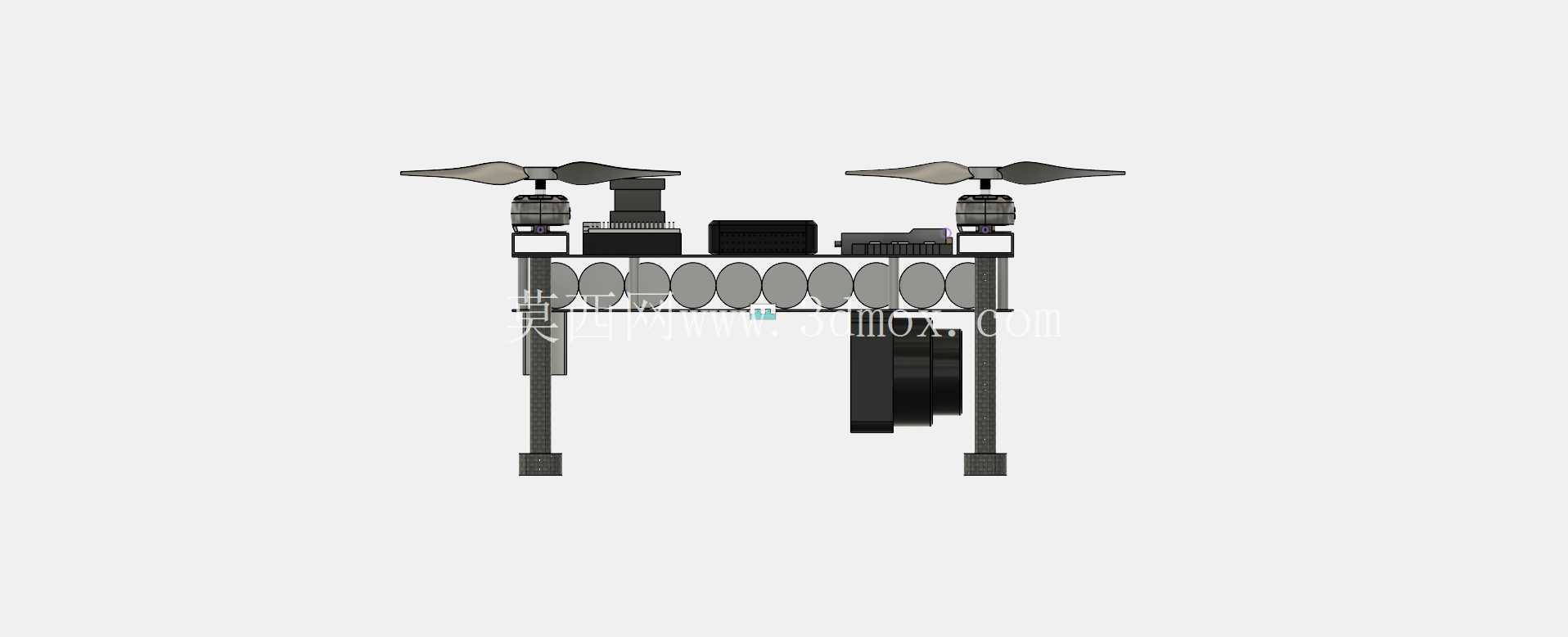

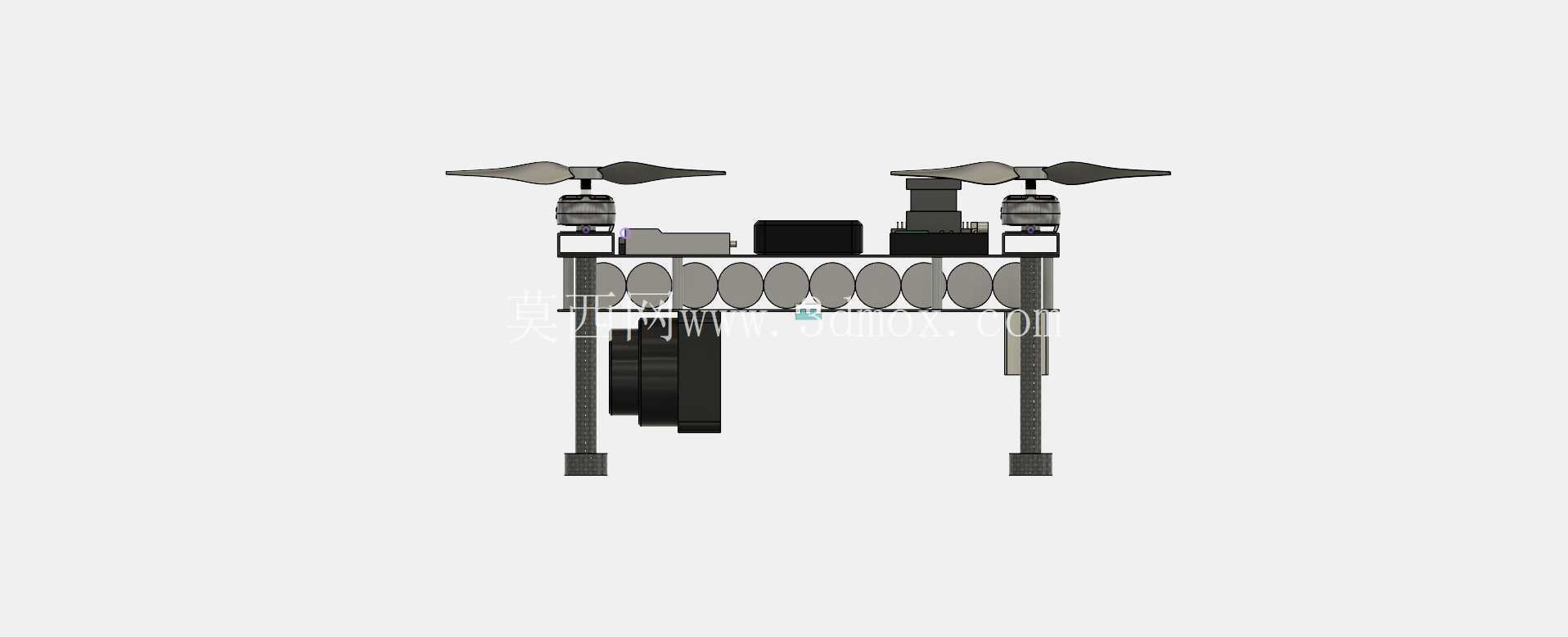

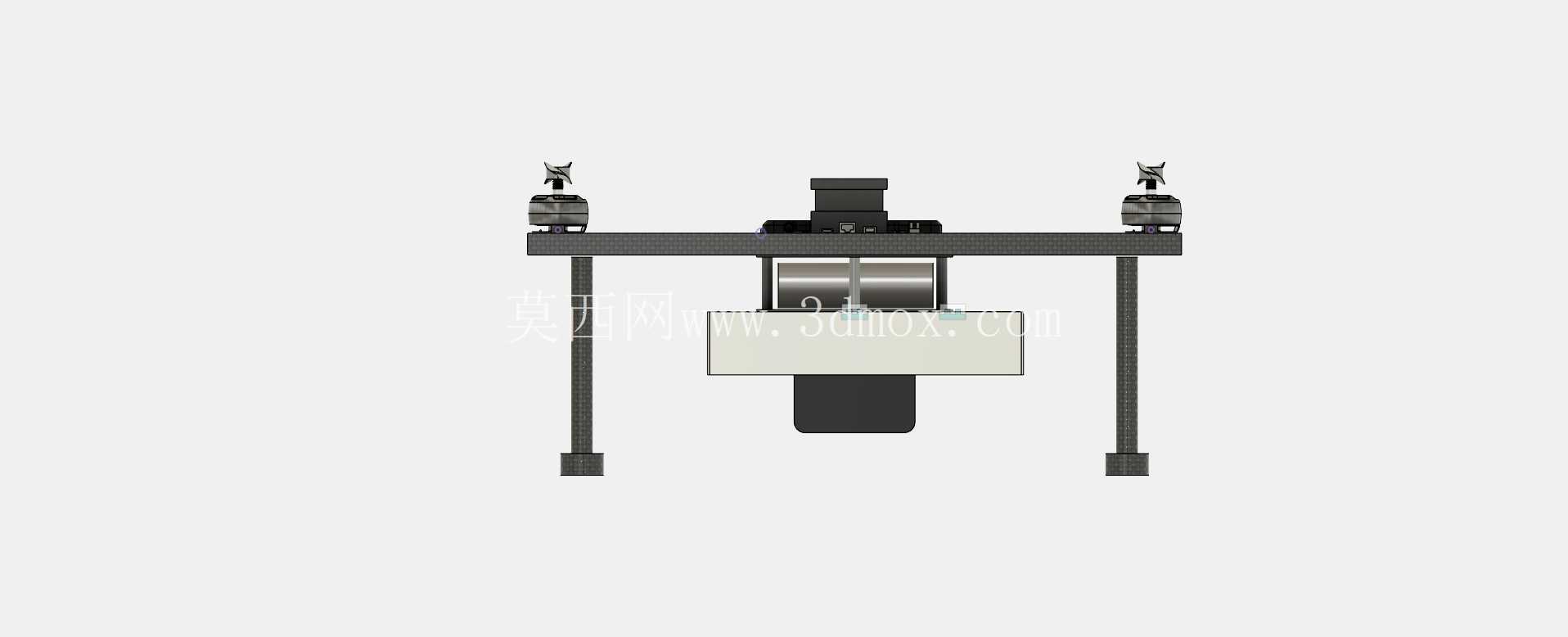

　　机臂采用300mm×8mm的截面规格，在保证结构刚度的前提下尽可能降低自重，机臂末端预留的电机安装位，匹配对应规格的无刷电机安装孔位，不需要额外做转接件就能完成动力单元的固定，起落架采用直径10mm、长度100mm的支杆结构，支杆末端设置防滑脚垫，一方面能在起降时缓冲地面冲击，避免机身底部挂载的传感器直接磕碰地面，另一方面也给机身下方的载荷预留了足够的离地间隙，保证深度摄像头、激光雷达这类下视传感器的视场不会被起落架遮挡。螺旋桨选用7×4.5英寸的规格，和电机的KV值、电池的放电能力做了匹配，在悬停状态下能保持足够的拉力冗余，遇到突发阵风或者小幅姿态调整时，动力输出能快速响应，不会出现掉高或者姿态失稳的情况。

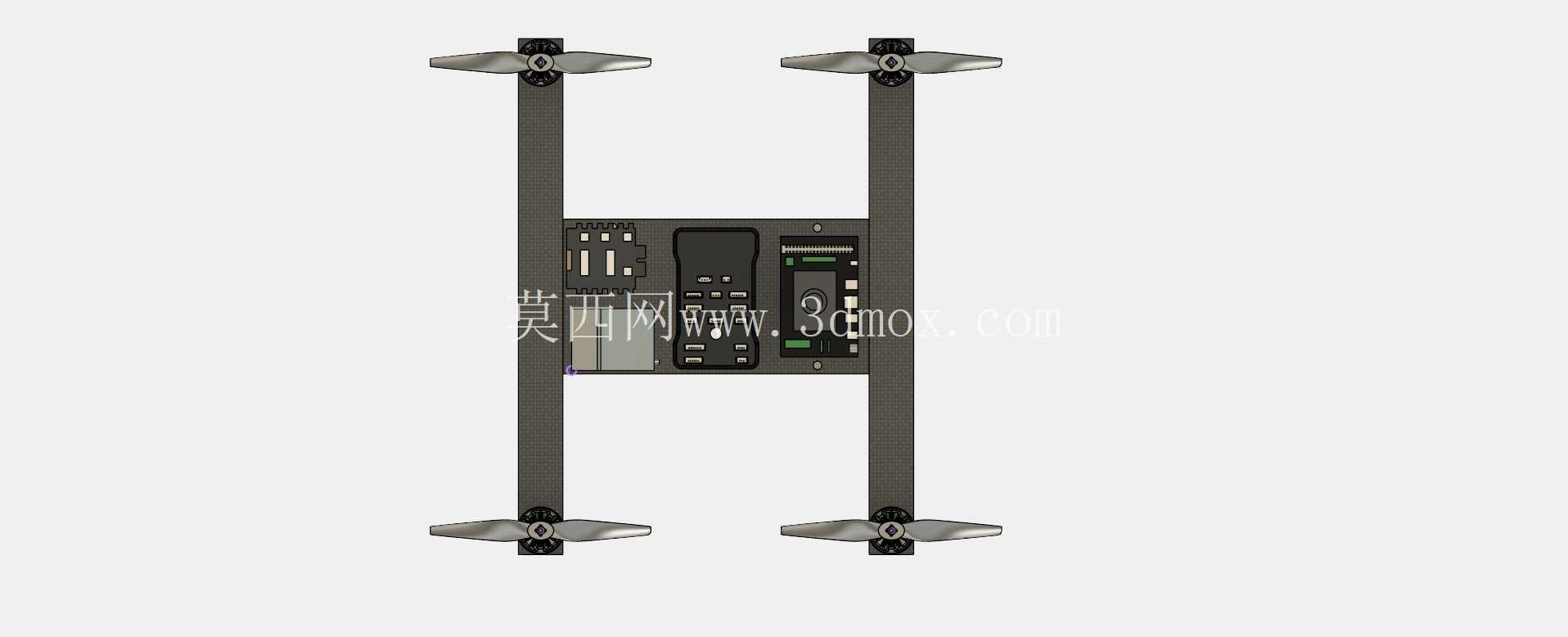

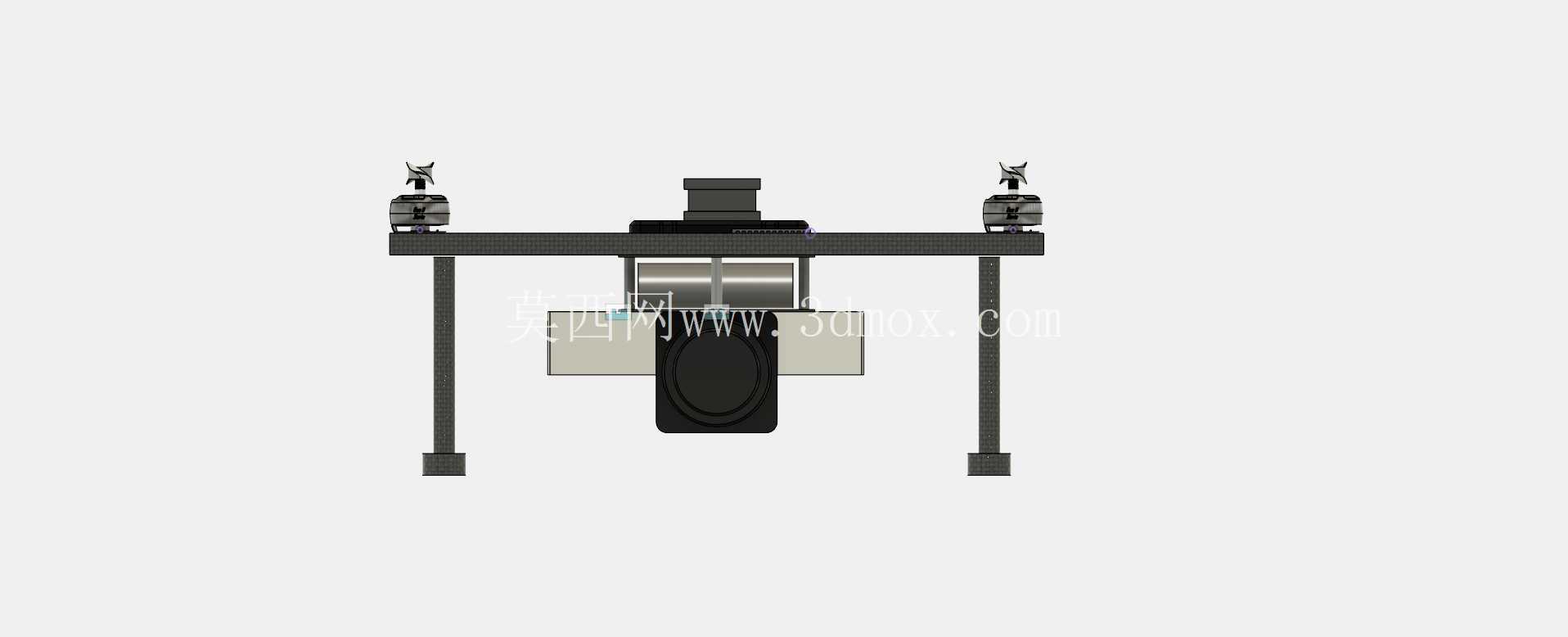

　　电池选用直径21mm、长度70mm的圆柱电芯组，安装位置布置在机架重心的正下方，通过绑带固定在机架底板的电池仓位置，既方便快速更换电池提升作业效率，也能通过电池的重量降低整机重心，提升飞行过程中的姿态稳定性。核心电子元件的布局经过了多轮调整，Jetson人工智能计算单元布置在机架上层靠前的位置，搭配独立的散热片，保证高负荷运行时的热量能及时散出，避免计算单元过热降频影响自主导航算法的运行；Pixhawk飞行控制器布置在机架的几何中心位置，这个位置的振动幅值最小，能让飞控内置的IMU传感器获取更准确的姿态数据，减少振动带来的姿态解算误差；电子调速器紧贴机臂根部布置，缩短了电调到电机的走线长度，减少大电流走线的线损，也能借助飞行时的自然气流给电调散热。激光雷达布置在机架顶部的中心位置，保证360度全向扫描的视场不会被机臂、螺旋桨遮挡，能持续获取周边环境的点云数据，为自主避障、路径规划提供环境感知输入；深度摄像头布置在机身前部的下方位置，视场朝向斜下方，既能识别前方的障碍物，也能获取下方地面的纹理信息，配合视觉定位算法实现无GPS信号环境下的定点悬停。接收器及接收模块布置在机架尾部，远离大电流的动力走线和计算单元的高频信号线路，减少电磁干扰对遥控信号、数传信号的影响，避免飞行过程中出现信号丢失的问题。

　　整套结构的安装边界做了充分的兼容性考虑，所有电子元件的安装孔位都预留了微调空间，后续如果更换不同规格的传感器或者计算单元，只需要调整安装垫片就能完成适配，不需要重新加工机架主体；所有走线都通过机臂内部的通孔或者机架上的走线槽布置，避免线缆外露被螺旋桨打到，也能减少飞行过程中线缆晃动带来的风阻和振动。在结构强度校核上，机臂的受力点做了局部加厚处理，应对电机运转时的持续振动和起降时的冲击载荷，机架主体采用轻量化的板材拼接结构，在保证整体刚度的前提下尽可能降低结构自重，把更多的重量配额留给电池和任务载荷，提升整机的有效载荷能力和续航表现。
