汽车传动系统离合器从动盘结构设计

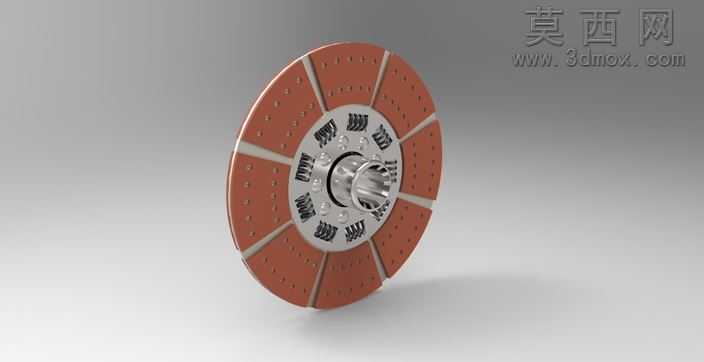

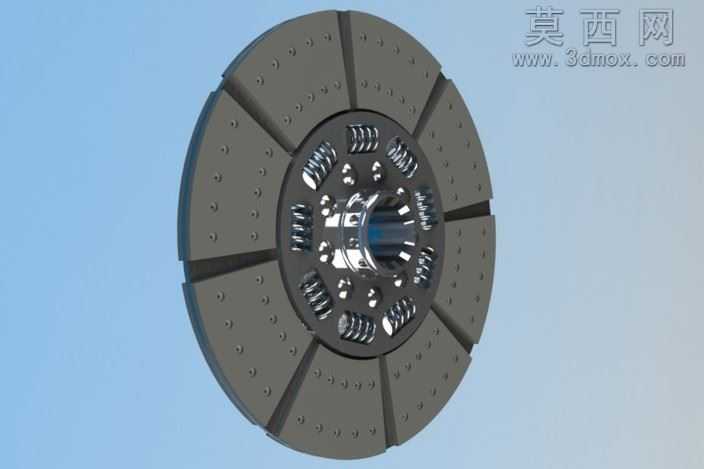

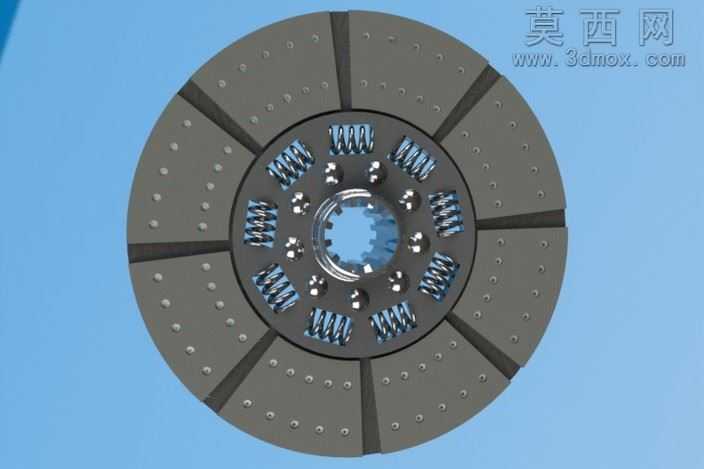

本作品为汽车传动系统核心部件离合器从动盘的三维参数化模型，采用SolidWorks完成全参数化建模与装配设计，建模过程严格遵循汽车离合器设计规范，完整还原了从动盘的全部结构细节。模型整体采用分层装配逻辑构建，核心部件包含中心花键毂、周向布置的减震弹簧组、分体式摩擦衬片、波形弹簧片、阻尼摩擦片以及定位铆钉等结构，各零件间的装配约束完全匹配实际产品的装配关系，可直接用于运动仿真与干涉检查。建模阶段针对摩擦衬片的周向分体结构做了精准还原，八块扇形摩擦衬片沿圆周均匀排布，表面的铆钉沉孔、摩擦沟槽均按照实际产品参数绘制，衬片与波形片之间的连接铆钉位置、尺寸完全符合设计标准；中心花键毂的内花键齿形参数严格匹配变速器输入轴的配合标准，齿侧倒角、退刀槽等细节特征完整保留，保证模型可直接用于后续的工程图导出与配合仿真。周向布置的减震弹簧采用变刚度螺旋弹簧结构，建模时通过螺旋线扫描生成弹簧实体，弹簧与花键毂、盘毂夹片之间的安装间隙、定位槽结构均做了精准还原，可直观展示离合器从动盘的扭转减震工作原理。渲染阶段采用Keyshot完成材质与场景搭建，摩擦衬片赋予耐磨石棉基摩擦材质，还原其深灰色哑光粗糙表面质感；金属部件根据功能区分材质，花键毂、减震弹簧采用调质合金钢材质，添加金属表面的细微氧化纹理与机加工刀痕质感，铆钉、盘片采用冲压钢板材质，还原其镀锌钝化后的银灰色金属光泽；场景采用淡蓝色纯色背景配合柔和的侧方打光，突出模型的结构层次与零件边界，阴影参数调整至软阴影效果，避免生硬阴影遮挡结构细节。设计过程中充分考虑了离合器从动盘的工作工况，在结构建模时预留了摩擦片磨损后的行程空间，减震弹簧的预压缩量参数符合实车匹配要求，各转动部件之间的间隙设置满足扭转减震的行程需求，模型整体结构完整无缺失特征，无多余碎面与破面，可直接用于教学演示、结构分析以及后续的工程化设计参考，能够直观展示离合器接合与分离过程中从动盘的动力传递路径、减震缓冲的工作逻辑，帮助学习者快速理解离合器从动盘的结构组成与工作原理。
