福特蒙迪欧MK3前轮盘式制动器三维建模

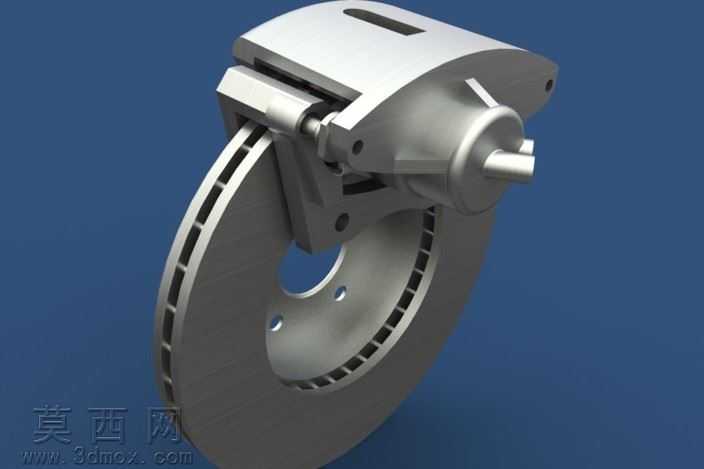

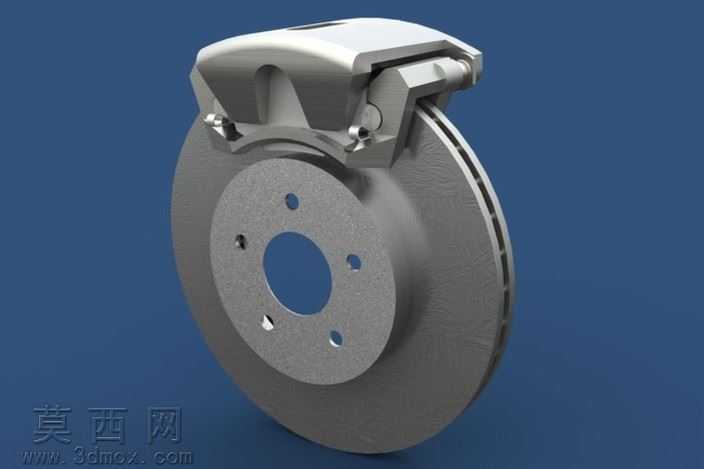

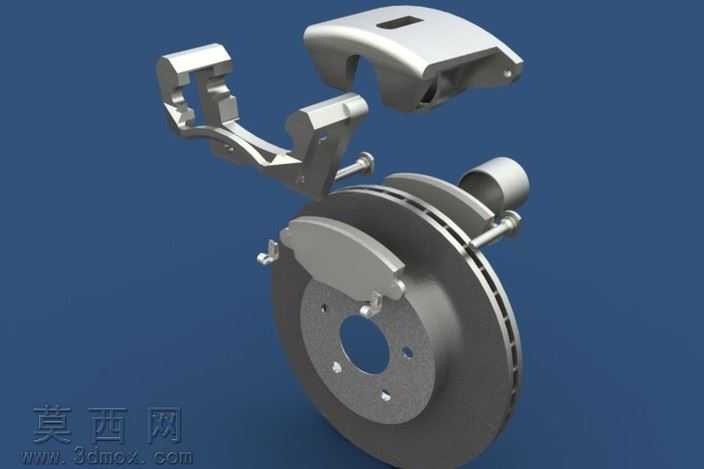

本模型为福特蒙迪欧MK3 1.8车型配套的前轮盘式制动器三维建模作品，建模过程依托主流三维机械设计软件完成，整体采用1:1实车比例还原，完整复刻了量产装车部件的全部结构细节。建模阶段首先梳理盘式制动器的核心组成逻辑，将整体结构划分为通风式制动盘、浮动式制动卡钳、制动活塞、安装支架、摩擦衬片五大核心模块，各模块独立完成参数化建模后再进行总装配约束，确保各部件间的装配间隙、运动行程完全符合实车机械特性。材质渲染阶段针对不同部件的物理特性做了差异化材质调配：制动盘采用高碳铸铁材质参数，还原金属表面细微的加工纹理与通风槽的哑光金属质感，卡钳壳体采用铸铝材质表现，还原铸造表面的颗粒质感与安装孔位的机加工亮面特征，摩擦衬片采用复合材料的哑光深灰质感，金属连接件则做了镀锌防锈层的亮面金属效果，整体渲染采用深蓝色纯色背景突出部件主体，通过三点布光强化结构的立体感，清晰展现各部件的衔接关系。结构设计上完整还原了通风制动盘的内部导风通道结构，沿制动盘圆周均匀分布的通风槽可在制动过程中引导气流带走摩擦热量，避免高温导致的制动热衰减；浮动式卡钳的导向销结构、活塞腔的密封槽结构、摩擦片的消音片卡槽结构均做了精细化还原，安装支架的三个固定孔位完全匹配蒙迪欧MK3的转向节安装点位，可直接用于整车底盘的装配验证。建模过程中对所有配合面做了公差预留处理，卡钳与制动盘的单侧间隙、摩擦片的磨损预留厚度均参考原厂维修手册参数设置，模型无破面、无重叠面、无多余几何特征，所有特征均保留建模参数可编辑，可用于汽车制动系统的教学演示、结构改装验证、维修拆装模拟等场景，也可作为汽车底盘相关设计的参考素材使用。
