移动机器人平台承载安装底板结构设计

该结构件为小型移动机器人平台的核心承载安装底板，是整台移动机器人的基础装配基准，所有上层功能模块、行走驱动组件、电控元件都需要依托该底板完成定位与固定，直接决定整机的装配精度与运行稳定性。从实际应用场景来看，这类底板多用于室内巡检AGV、教育演示移动机器人、小型物料转运机器人的底盘搭建，适配平整硬质地面的低速行走工况，可承载常规电控模块、传感器组件与轻量作业负载，满足实验室演示、厂区轻载转运、室内巡检等场景的使用需求。

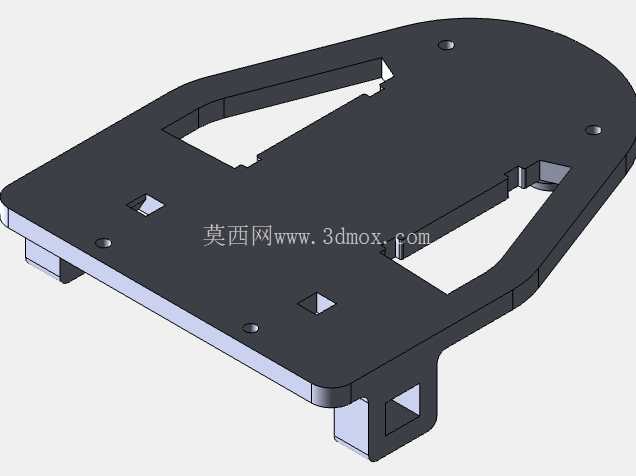

从设计思路层面，该底板采用一体化板式结构，摒弃了传统框架式底盘多件拼接的装配冗余，整体通过钣金折弯与机加工配合成型，在保证结构强度的前提下尽可能压缩整机高度，降低移动机器人的整体重心，减少行走过程中启停、转向时的侧倾风险。底板轮廓根据移动机器人的外围包络做了切角与异形处理，前端收窄的轮廓可以为行走轮、转向机构预留足够的运动空间，避免轮组转动时与底板发生结构干涉，后侧延伸的凸台结构则专门用于安装电池仓、主控板等重量较大的组件，通过重量布局优化进一步平衡整机重心分布。

功能特性上，底板上预留的多组沉头安装孔位，分别对应驱动轮固定座、从动万向轮、上层支架、电控安装板的装配位置，所有孔位的位置度公差控制在0.1mm范围内，保证装配后各组件的同轴度与平行度符合设计要求，避免轮组安装偏差导致的行走跑偏、轮组偏磨问题。板面上开设的两处大尺寸异形镂空槽，并非单纯的减重设计，一方面可以降低底板整体重量，减少行走驱动的负载损耗，延长电池续航时间，另一方面可以作为线束走线通道，将驱动电机线、传感器信号线、电源线从镂空处规整排布到底板背面，避免线束外露被轮组卷入、或是在行走过程中被外物剐蹭，同时镂空结构也为后续加装编码器、防撞触边等配件预留了安装操作空间。底板边缘的折弯翻边结构，有效提升了薄板的整体抗弯刚度，即使在承受额定负载的情况下，底板中部的形变量也能控制在0.2mm以内，不会因为长期承重出现凹陷变形，保证上层传感器、作业机构的安装基准不会发生偏移。

安装边界方面，该底板的整体外轮廓尺寸适配轮距150-200mm的小型差速驱动底盘，安装孔位兼容市面上主流的37mm直流减速电机、N20减速电机的固定座安装尺寸，不需要额外做转接件即可完成轮组装配。底板上预留的方形定位卡槽，用于快速卡装上层亚克力或金属材质的功能层板，装配时不需要反复测量定位，直接将层板卡入卡槽后拧入固定螺丝即可完成组装，大幅提升装配效率。底板底部预留的凸台结构高度为8mm，既可以保证底板与地面之间有足够的离地间隙，避免行走过程中底板剐蹭地面凸起物，又不会因为离地间隙过大抬高整机重心。在细节处理上，所有安装孔位都做了沉头处理，螺丝装配后不会突出底板表面，避免突出的螺丝头刮擦线束、或是影响上层组件的平面贴合；所有板件边缘都做了倒角去毛刺处理，避免装配过程中划伤操作人员、或是割破线束外皮。

从实际使用的角度出发，这类一体化底板相比多件拼接的框架结构，装配累计误差更小，结构整体性更强，在小型移动机器人的研发打样、小批量生产场景中，能够有效减少装配调试的工作量，降低因结构件装配偏差导致的整机故障概率。设计过程中已经充分考虑了常规移动机器人的组件布局需求，预留的扩展安装位可以满足加装红外避障传感器、激光雷达支架、机械臂底座等扩展组件的需求，不需要对底板做二次打孔加工即可完成功能扩展，适配不同功能定位的移动机器人搭建需求。
