550电机配套离心式鼓风叶轮及蜗壳结构

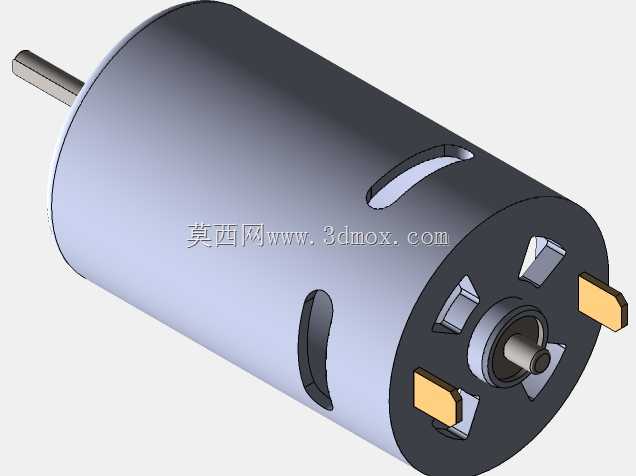

　　这套鼓风结构的设计核心围绕小尺寸高转速动力源的气动效率优化展开，适配常规550规格直流电机的输出轴安装尺寸，在做结构匹配时优先考虑了叶轮与电机轴的同轴度公差，避免高转速下出现动平衡超标引发的振动问题。从实际应用场景来看，这类小尺寸离心鼓风结构常被集成在手持真空吸尘设备、小型桌面除尘工位、便携式充气鼓风装置里，也可作为小型散热风道的动力源，给密闭机柜内的发热元件提供定向风冷气流，部分小型物料负压输送的实验装置也会选用同规格的鼓风组件做动力单元。

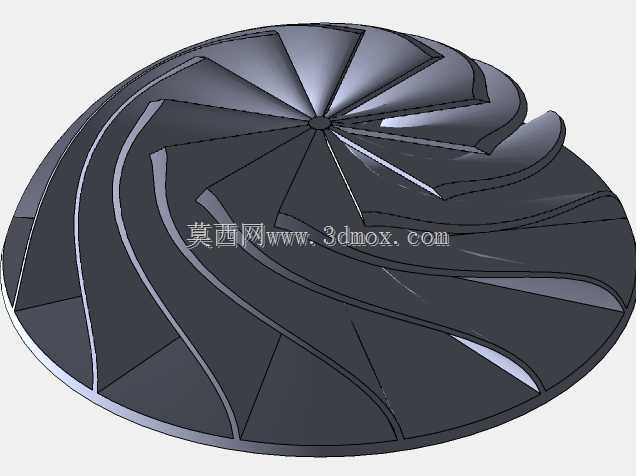

　　叶轮部分采用后向离心式叶片构型，做叶片型线设计时，特意调整了叶片入口安装角，匹配550电机在额定转速下的入口气流角，减少气流进入叶道时的冲击损失，叶片数量经过流道通流面积核算，既保证足够的气流做功能力，也避免叶道过窄导致杂物卡滞的问题，毕竟这类小型鼓风结构的使用场景里，难免会吸入细小纤维、尘粒，过密的叶片很容易造成堵塞。叶轮的轮盘与轮盖采用等强度设计思路，在靠近轴孔的位置做了局部加厚，抵消高转速下的离心应力，轮盖的型线顺着气流流动方向做平滑收敛，引导气流从轴向入口顺利转向径向流出，降低转向过程中的涡流损失。

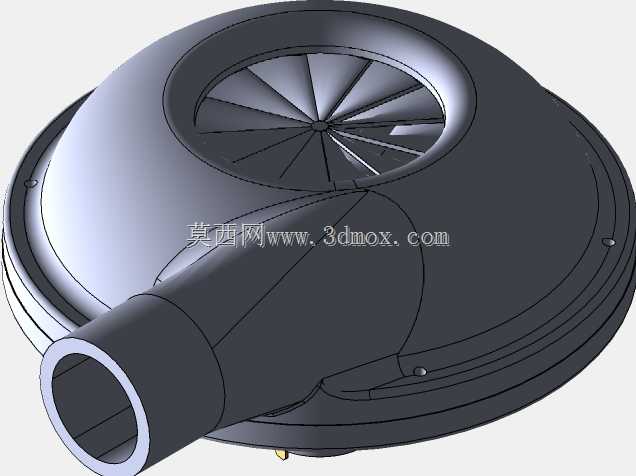

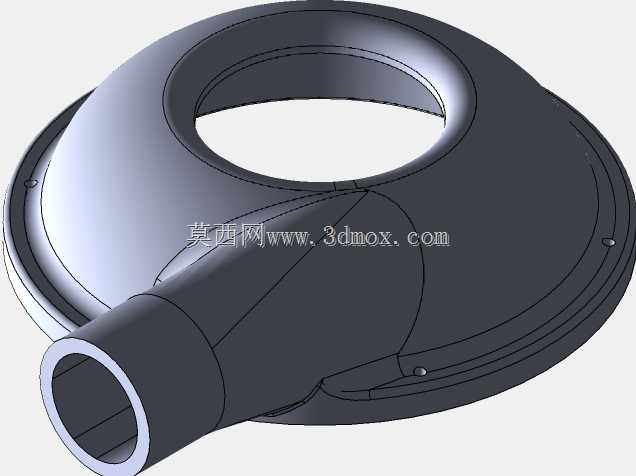

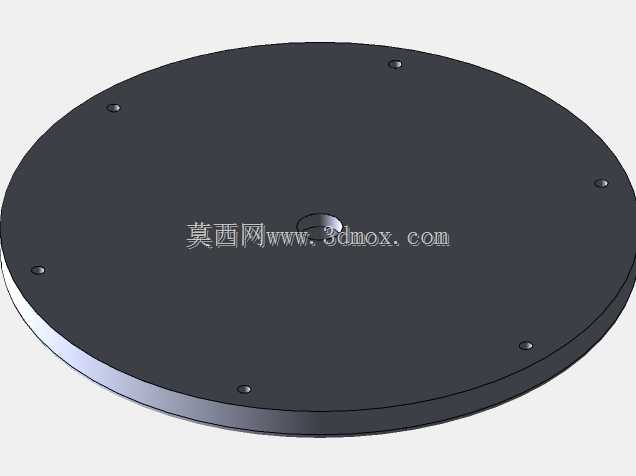

　　蜗壳部分的设计没有追求过于复杂的曲面造型，整体采用类圆形截面的蜗室结构，顺着叶轮旋转方向逐步扩大通流截面，把叶轮甩出的高速气流的动压逐步转化为静压，降低出口处的动压损失。蜗壳的出口采用圆管直出结构，方便对接常规规格的通风软管，出口的内径尺寸经过流速核算，保证出口气流流速在常用工况下处于合理区间，不会因为通流面积突变造成额外的压力损失。安装边界上，蜗壳底部预留了与550电机端盖匹配的安装止口，止口的配合公差选了过渡配合，既方便装配时的定位，也能保证蜗壳与电机的同轴度，避免叶轮旋转时与蜗壳内壁发生刮蹭，蜗壳侧壁预留的紧固孔位与常规550电机的端盖安装孔位完全对齐，不需要额外做转接件就能完成装配。

　　实际做结构验证时发现，这套结构的蜗壳外壳部分虽然造型偏简洁，没有做过多的外观曲面优化，但是核心的叶轮流道设计完全满足气动性能要求，单独拆解叶轮部分也可以适配其他不同造型的蜗壳结构，比如用在需要侧出风或者特定安装角度的设备里时，只需要重新设计匹配的蜗壳外壳，叶轮部分可以直接复用，能大幅缩短同类型鼓风设备的开发周期。做动平衡校核时，叶轮在额定转速下的剩余不平衡量控制在G2.5等级以内，完全满足小型高速旋转部件的振动要求，长时间运行不会出现明显的抖动问题。在安装尺寸的预留上，叶轮入口与蜗壳进风口之间预留了合理的间隙，既避免运行过程中热胀冷缩造成的摩擦，也不会因为间隙过大导致气流回流损失，蜗壳的整体径向尺寸控制在紧凑范围内，不会占用过多的设备内部安装空间，适合对安装体积有严格要求的小型便携设备。气流从蜗壳出口流出时的方向与电机轴向呈90度夹角，这种布局方式也方便在设备内部做风道排布，不需要额外增加弯头改变气流方向，减少风道沿程阻力。
