面向瘫痪群体意念控制微型代步轮椅结构

这款微型轮椅结构的设计初衷，是服务于高位截瘫、肢体运动功能完全丧失的残障群体，作为意念控制康复代步设备的微型验证原型，可用于高校科创竞赛、康复辅具技术预研、小型助残机器人功能验证场景，区别于常规民用电动轮椅的大尺寸设计，该结构整体采用紧凑化布局，适配桌面级3D打印的加工边界，所有拆分部件均可通过普通FDM3D打印机完成制作，无需额外大型加工设备支撑，便于研发阶段快速迭代验证。

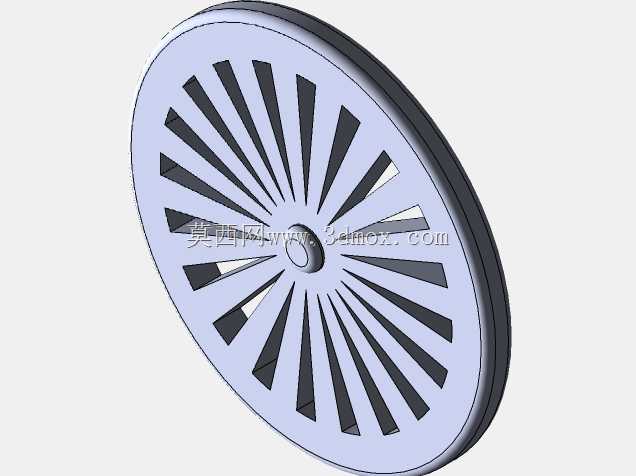

从实际使用场景出发，该原型针对室内狭小空间的移动需求做了针对性优化，常规民用轮椅的回转半径普遍在0.8m以上，难以在家庭卧室、实验室工位等狭窄区域完成转向操作，该微型结构将轮距控制在120mm区间，整车长度压缩至180mm，对应等比例放大后的全尺寸产品回转半径可控制在0.4m以内，能够轻松穿过常规室内门框、家具间隙，适配居家康复、室内陪护的使用需求。行走部分采用单轴双轮驱动加前置两个辅助支撑脚的布局，驱动轮选用大直径辐条式结构，在保证足够抓地力的同时，可降低越障过程中的重心波动，前置支撑脚采用小面积圆弧端面设计，避免转向过程中与地面产生卡滞，同时预留了传感器安装位，可后续加装红外避障、跌落检测模块，提升使用安全性。

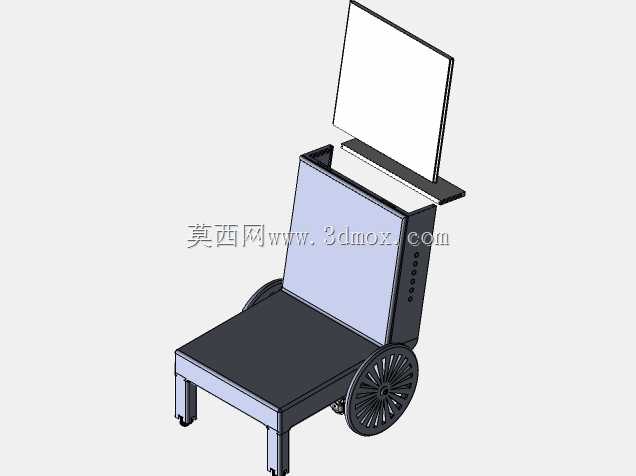

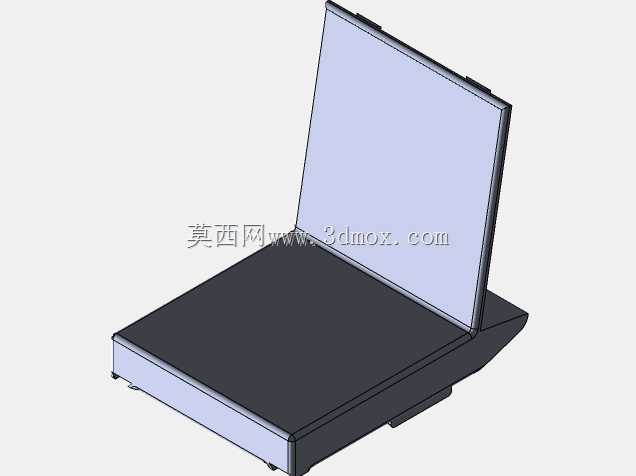

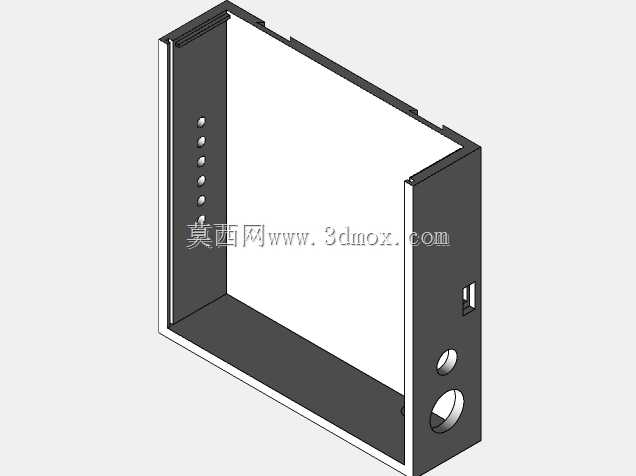

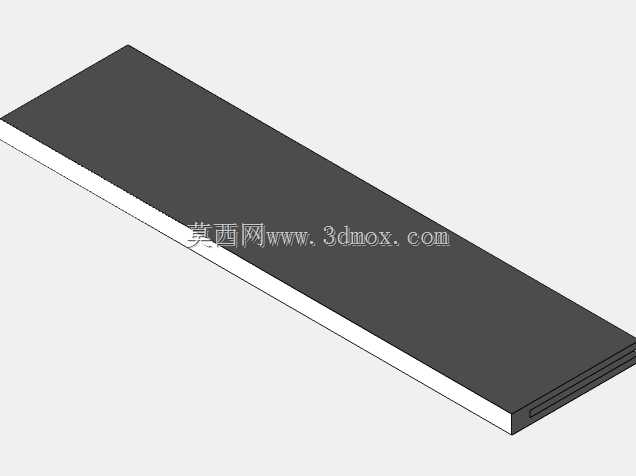

结构设计层面，整车采用模块化拆分思路，将整体分为行走底座、座椅支撑、靠背安装、屏幕支架四个独立模块，各模块之间采用卡扣加定位槽的连接方式，无需额外金属紧固件即可完成组装，大幅降低原型制作的装配难度。考虑到3D打印件的层间结合强度问题，所有部件的连接位置均做了加厚处理，连接卡扣的厚度设置为2mm，同时在卡扣根部设计了R1的圆角过渡，避免反复拆装过程中出现应力断裂。座椅部分采用平面承托结构，靠背为直立式安装板，预留了脑电采集模块的安装孔位，可直接固定市面常见的开源脑电传感器模块；靠背上方的可翻转支架用于固定显示终端，支架采用阻尼转轴结构，可根据使用需求调整屏幕倾斜角度，方便使用者查看设备状态、完成意念控制的交互操作。

安装边界方面，底座内部预留了40mm*60mm*20mm的电池仓空间，可容纳常规2S锂电池供电，电池仓侧面设计了走线槽，所有电机控制线、传感器信号线均可通过走线槽规整排布，避免线路外露干涉轮组转动；组装过程中需要注意，部件打印完成后需对连接面的打印支撑残留、层纹凸起进行锉削修平，保证各模块拼接时的贴合度，避免装配后出现结构松动；电池仓位置需要根据所选电池的实际尺寸，在对应侧壁钻孔引出电源线，同时做好线路的绝缘固定，防止移动过程中线路磨损短路。

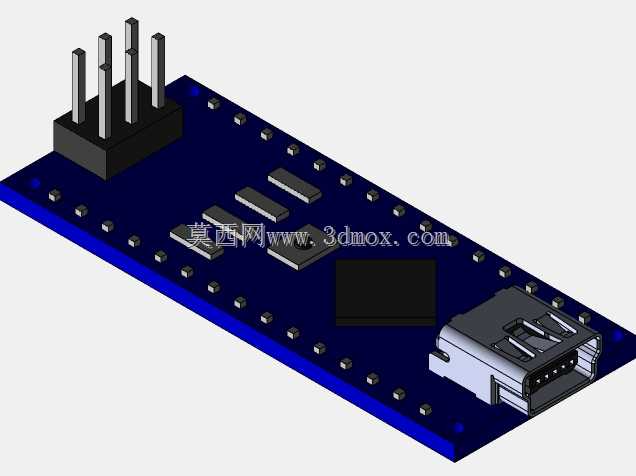

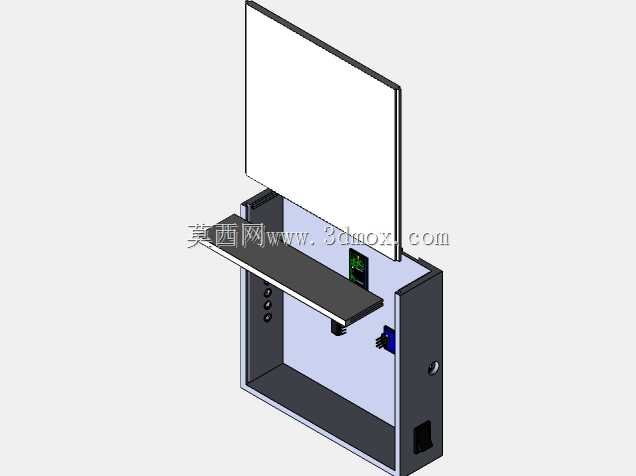

该结构除了作为意念控制轮椅的验证原型外，其模块化的设计思路也可复用到其他小型室内移动机器人项目中，比如将座椅部分替换为载物平台，即可改造为室内物料配送小车，替换为机械臂安装座即可作为桌面级机械臂的移动底盘，具备较高的二次开发适配性。轮组部分的辐条式设计在保证结构强度的同时，最大程度降低了整车重量，原型整体重量可控制在300g以内，对应全尺寸产品采用碳纤维板材加工时，整体重量可控制在12kg以内，相比传统钢制车架的电动轮椅减重超过60%，更便于行动不便的使用者自行挪动、搬运。控制模块的安装位设置在靠背后侧，采用下沉式凹槽设计，可将主控板、电机驱动板完全嵌入槽内，外部加装盖板后即可实现线路与结构的完全隔离，避免日常使用过程中灰尘、水渍侵入电路部分造成故障。
