适配多机型带开孔的FTC竞赛专用手机固定支架

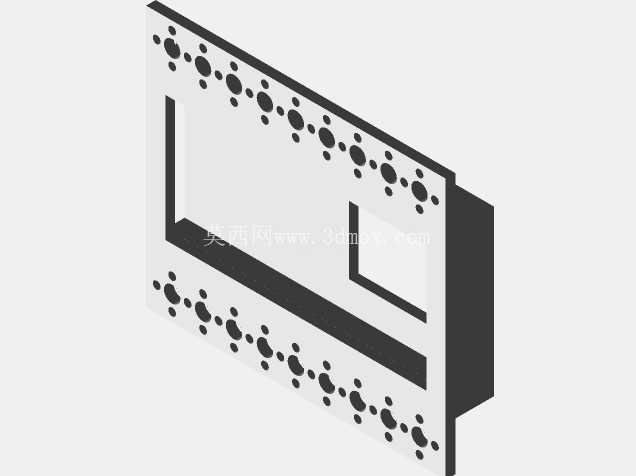

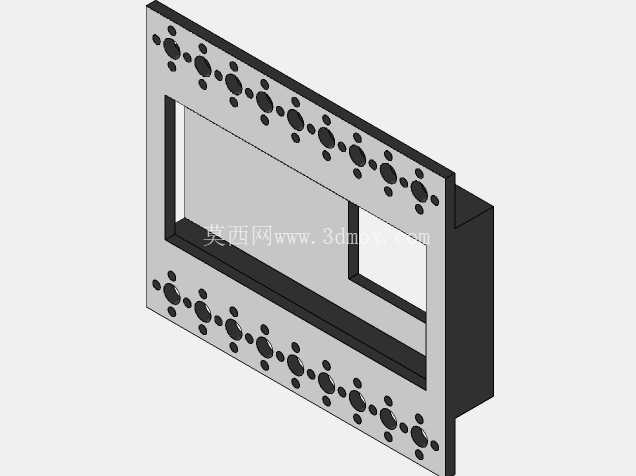

　　首先看安装适配边界，支架的内槽尺寸经过多轮实测调整，可兼容Moto G、E4等主流竞赛用手机，同时对于长宽厚尺寸差值在3mm以内的同规格手机也能实现稳固夹持，不需要额外增加缓冲垫或者调整结构，适配性覆盖了大部分参赛队伍常用的机型。支架主体采用平板式镂空结构，上下边缘排布的等距圆孔完全匹配Tetrix体系的标准搭建孔位，孔间距严格遵循Tetrix金属构件的16mm孔距标准，参赛队伍可以直接使用标准的内六角螺丝、铜柱将支架固定在机器人的铝型材框架上，不需要额外打孔或者制作转接件，大幅降低备赛阶段的加工工作量。在FTC机器人竞赛的备赛与现场实操场景中，车载视觉模块的固定稳定性直接决定了自动阶段的识别精度与任务完成率，这款适配Tetrix搭建体系的手机固定支架，正是针对竞赛场景下的手机安装痛点完成的结构设计。从实际使用场景出发，竞赛过程中机器人需要完成场地元素识别、路径导航、信号传输等多项任务，手机作为核心的视觉处理与通讯载体，不能出现松动移位、线缆拉扯、摄像头遮挡等问题，因此整个支架的设计完全围绕竞赛中的实际工况展开。

　　考虑到竞赛过程中机器人会产生频繁的启停、转向、碰撞振动，支架的侧边做了12mm高的翻边限位结构，手机装入后翻边可以卡住手机的侧边，配合上下两端的扎带穿孔位，参赛队伍可以使用尼龙扎带穿过预留孔将手机进一步束紧，即使机器人在高速移动或者发生碰撞时，手机也不会从支架中滑脱。支架上的功能开孔完全按照实际使用需求设置，中部偏右的方形开孔正对手机后置摄像头位置，开孔尺寸比摄像头模组外轮廓大4mm，既不会遮挡摄像头的取景范围，也能避免支架边缘与摄像头镜片产生摩擦刮伤；摄像头开孔下方的长条形开槽是线缆走线位，充电线、OTG数据线可以从这个开槽位置引出，直接连接到机器人的主控板或者供电模块，开槽边缘做了R1.5的圆角处理，避免尖锐的棱边割伤线缆外皮，在长时间竞赛运行过程中不会出现线缆破损导致的供电或者通讯中断问题。

　　从结构强度角度考虑，支架的主体板材厚度设置为3mm，在保证足够支撑强度的同时不会增加过多的整机重量，不会影响机器人的负载配重平衡；上下边缘的镂空圆孔除了满足安装固定需求之外，也能起到减重作用，同时在机器人运行过程中，气流可以通过镂空孔穿过，减少支架带来的风阻影响，对于需要追求移动速度的竞赛任务来说，这类细节设计能带来微小但有效的性能提升。在实际安装调试过程中，这款支架的安装位置灵活性很高，既可以水平安装在机器人的顶层框架上作为俯视识别的摄像头载体，也可以垂直安装在机器人的侧方框架上作为前视导航的视觉载体，甚至可以倾斜一定角度安装，只需要搭配对应的Tetrix角码连接件即可实现角度调整，不需要对支架本身做二次修改。

　　很多参赛队伍在备赛时会遇到自制支架精度不足、孔位不对、遮挡摄像头或者线缆的问题，这款支架的所有孔位、开孔位置都经过实际装机验证，不需要参赛队伍再进行反复的尺寸测量和结构修改，拿到手就可以直接完成组装，能节省大量的备赛调试时间。另外支架的表面没有多余的凸起结构，不会和机器人上的其他运动构件产生干涉，在设计时已经考虑到了机器人运动部件的活动范围，支架安装后整体外轮廓平整，不会出现勾到场地上的道具或者线缆的情况，能有效避免竞赛过程中因为结构干涉导致的任务失败。从长期使用的角度来看，这款支架的结构没有易损件，只要不发生强烈的撞击变形就可以重复使用，适配不同赛季的竞赛任务需求，不管是需要识别场地内的道具位置，还是需要完成远程图传任务，这个支架都能提供稳定的手机固定支撑，保证手机的位置精度始终维持在视觉算法允许的误差范围内，不会因为支架变形或者移位导致视觉识别出现偏差。
