四轴齿轮转轮螺纹轴连接适配结构

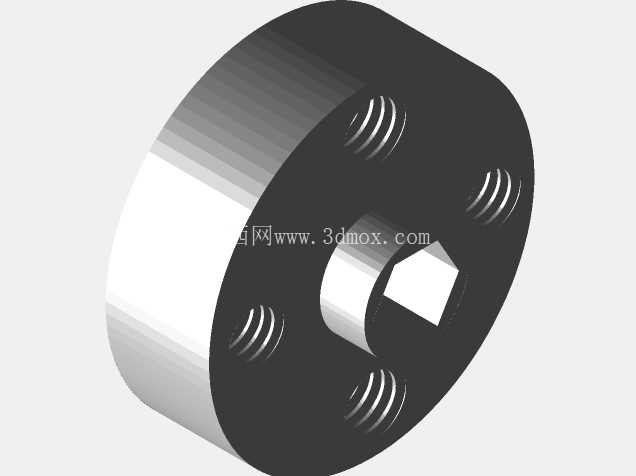

　　在小型机械传动、桌面级实验装置、创客类机械结构搭建场景中，轴系与传动件的连接适配一直是结构设计里容易被忽略但直接影响传动稳定性的环节。这款适配结构的核心作用，是完成四轴齿轮、转轮类零件与带外螺纹旋转轴的刚性连接，解决不同接口规格传动件无法直接装配的痛点，避免现场扩孔、胶粘等临时改装带来的同轴度差、传动打滑、长期使用松脱等问题。从结构设计逻辑来看，该适配件采用同轴阶梯式构型，主体为圆柱回转体结构，一端设置与四轴齿轮、转轮匹配的定位安装面，端面均匀分布多组螺纹连接孔，用于和传动件端面完成锁固，保证周向传动时无相对滑动；另一端设置与带螺纹旋转轴匹配的内螺纹孔，中心位置做了方孔定位结构，在螺纹旋合到位后，方孔与轴端的方台配合，可承受更大的周向扭矩，避免单纯螺纹连接在频繁正反转工况下出现螺纹松退、连接失效的问题。

　　设计时充分考虑了安装边界的兼容性，适配件的外圆直径做了收敛控制，不会超出转轮或齿轮的安装端面轮廓，避免与周边的机架、传动护罩、相邻传动轮产生运动干涉；轴向长度经过匹配计算，旋合到螺纹轴上后，端面与传动件贴合时不会出现轴向顶死或者间隙过大的问题，不需要额外加装调整垫片来补偿轴向尺寸。从实际使用场景出发，这类适配件常应用在小型传动实验台、教育类机器人套件、小型自动化送料机构的转轮传动部位，比如在做物料输送的小型滚轮架改造时，经常会遇到现成的橡胶转轮内孔规格与现有驱动轴螺纹规格不匹配的情况，不需要重新加工转轮或者更换驱动轴，加装该适配件即可完成可靠连接，大幅缩短改装周期，降低零件改制的成本。

　　在结构细节处理上，所有连接孔的孔口都做了微小的倒角处理，既可以去除机加工产生的毛刺，也能在安装螺丝时起到导向作用，避免螺丝歪斜拧入造成螺纹滑牙；内螺纹与外圆柱面的同轴度公差控制在合理范围内，保证装配后转轮转动时的径向跳动量处于较低水平，减少高速转动时的振动和噪音。中心方孔的尺寸与轴端方台采用小间隙配合，既保证装配时可以顺利套入，又不会因为间隙过大造成传动回程差，提升整个传动链的传动精度。适配件的端面与传动件贴合的位置做了平面度处理，保证锁固后整个接触面受力均匀，不会出现局部应力集中导致的零件变形，尤其是在使用塑料材质转轮的时候，均匀的面接触可以避免长期锁固造成转轮端面凹陷，延长传动件的使用寿命。

　　在安装流程上，不需要专用工装，先将适配件通过内螺纹旋合到带螺纹的旋转轴上，旋紧到位后确认中心方孔与轴端方台完全嵌合，再将四轴齿轮或者转轮的安装端面对准适配件的连接孔位，穿入固定螺丝逐一锁固即可，整个装配过程不需要做额外的修配，对装配人员的技能要求较低，适合批量装配的场景。针对频繁正反转的使用工况，设计时特意将螺纹旋向与轴的工作转动方向做了匹配，保证轴在正常工作转动时，适配件与轴之间的螺纹连接会有自紧趋势，进一步降低连接松脱的风险，不需要额外加装防松垫片或者止动螺丝，简化了整体结构。从受力角度分析，传动时的扭矩一部分通过螺纹副传递，一部分通过中心方孔的配合面传递，双重传力路径分散了单个连接部位的受力，相比单纯依靠顶丝固定的连接方式，可承受的扭矩提升数倍，不会出现顶丝划伤轴面、长期使用打滑的问题。在选型适配时，只需要确认三个核心尺寸即可完成匹配：一是驱动轴的外螺纹规格与旋向，二是轴端方台的对边尺寸与轴向长度，三是待连接转轮或齿轮的安装孔分布圆直径与端面连接孔规格，不需要改动原有设备的其他结构，即可完成快速适配替换。
