Tetrix与Actobotics系统专用厚型转接适配器

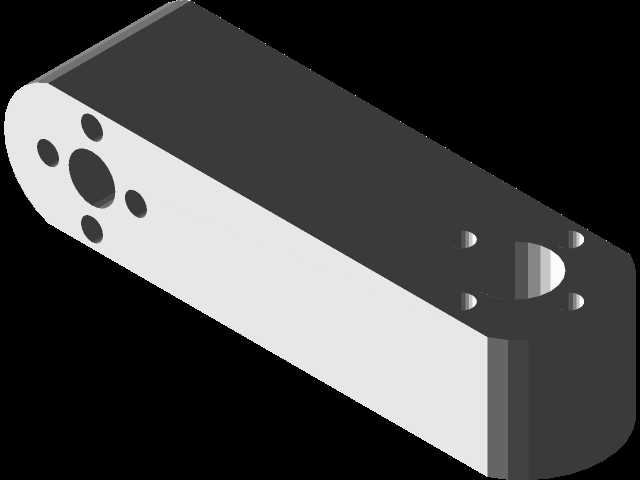

在教育机器人搭建、小型自动化实验平台组装、桌面级非标工装快速迭代的场景里，不同搭建系统的型材、功能件之间的转接一直是结构设计人员常遇到的痛点，Tetrix和Actobotics作为两类应用广泛的模块化搭建系统，其安装孔位排布、端面连接尺寸存在固有差异，常规薄型转接片在承受侧向弯矩、重载挂载时容易出现形变、连接松脱的问题，这款厚型转接适配器正是针对这类场景设计的专用连接件。从结构设计逻辑来看，这款适配器采用整体实心长条形结构，主体截面为带圆弧过渡的类矩形，没有多余的减重镂空，整体厚度远大于常规薄转接片，核心目的就是提升转接部位的刚性，避免在挂载机械臂末端执行器、传感器支架、动力模组等有一定重量的部件时，因连接部位刚性不足产生的晃动、位置偏移问题。两端的安装端面分别匹配两套系统的安装孔位规范，其中一端采用中心大孔搭配周边四个均布小孔的孔位布局，中心大孔可穿过对应系统的主轴、定位销或者走线，周边小孔用于穿装固定螺丝，实现与Tetrix系统端面的精准定位锁紧；另一端的孔位则匹配Actobotics系统的连接标准，采用对称分布的安装孔，可直接与对应规格的型材、结构件端面贴合固定，不需要额外加工过渡件。在安装边界方面，这款适配器的整体长度控制在两套系统常用连接件的适配范围内，不会因为转接件过长额外占用搭建空间，两端安装面的平面度经过设计校核，贴合后不会出现缝隙，安装孔的位置公差严格匹配两套系统的孔位公差要求，装配时不需要额外扩孔、锉修，可直接完成锁紧固定。实际使用中，这类厚型转接件多用于需要保证连接刚性的部位，比如移动机器人的轮组挂载支架与底盘主梁的转接、机械臂大臂与关节基座的连接、实验平台上传感器安装支架与主框架的转接等场景，相比多片薄转接片叠装的方案，整体式厚结构的抗扭性能、抗弯曲性能提升明显，长期反复拆装也不会出现孔位磨损、连接间隙变大的问题，能有效保证整套搭建结构的位置精度，减少调试过程中因连接刚性不足带来的参数反复校准工作。设计时没有采用复杂的异形结构，整体外形规整，既方便3D打印快速制作样件验证，也适合采用铝型材铣削加工制作批量高强度金属件，两端的圆弧过渡处理避免了尖锐棱角在装配、调试过程中划伤操作人员或者刮蹭线缆，整体结构没有易积尘的死角，在教学实验室、创客空间这类多人员频繁操作的场景下也便于日常清洁维护。
