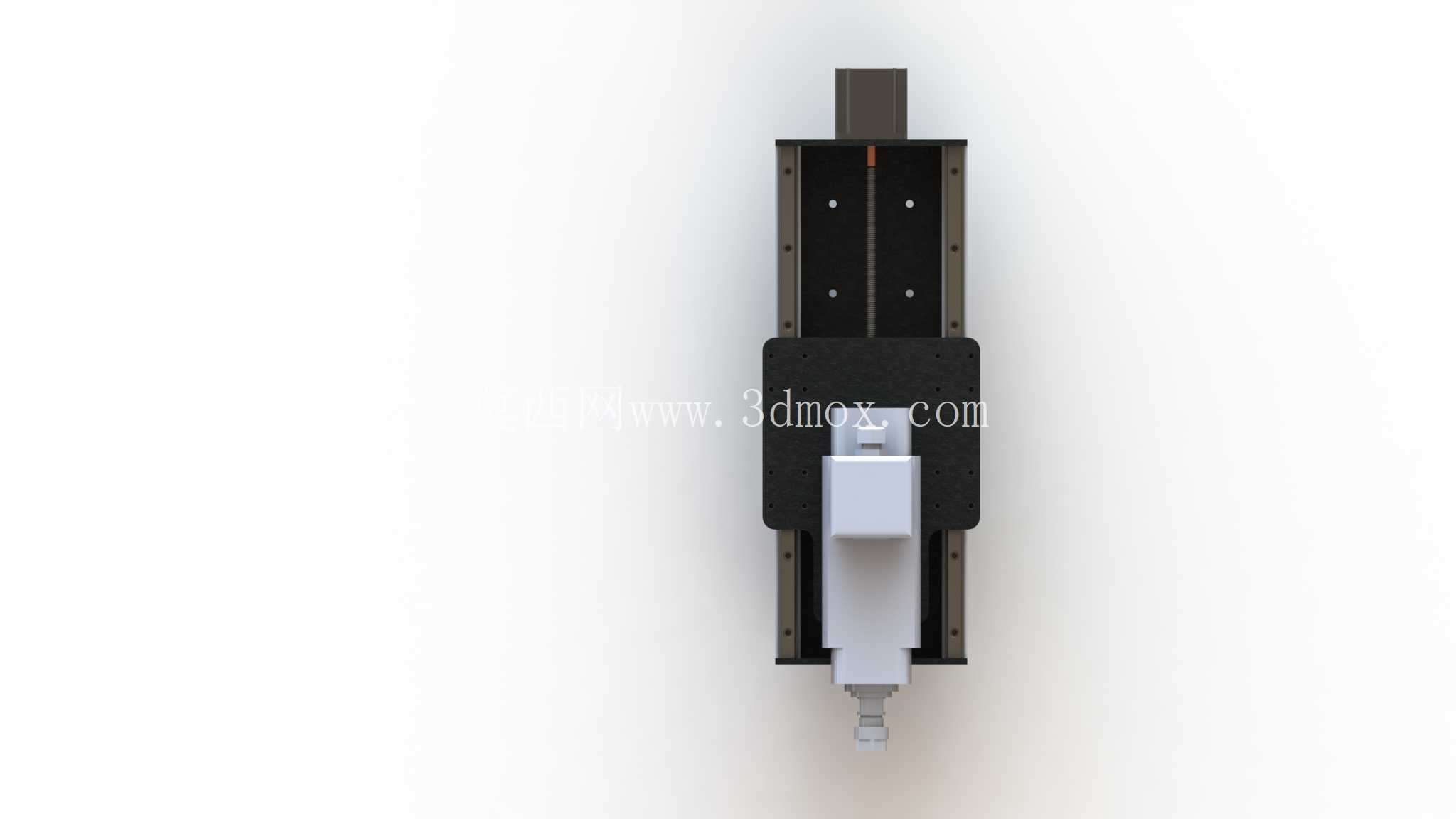

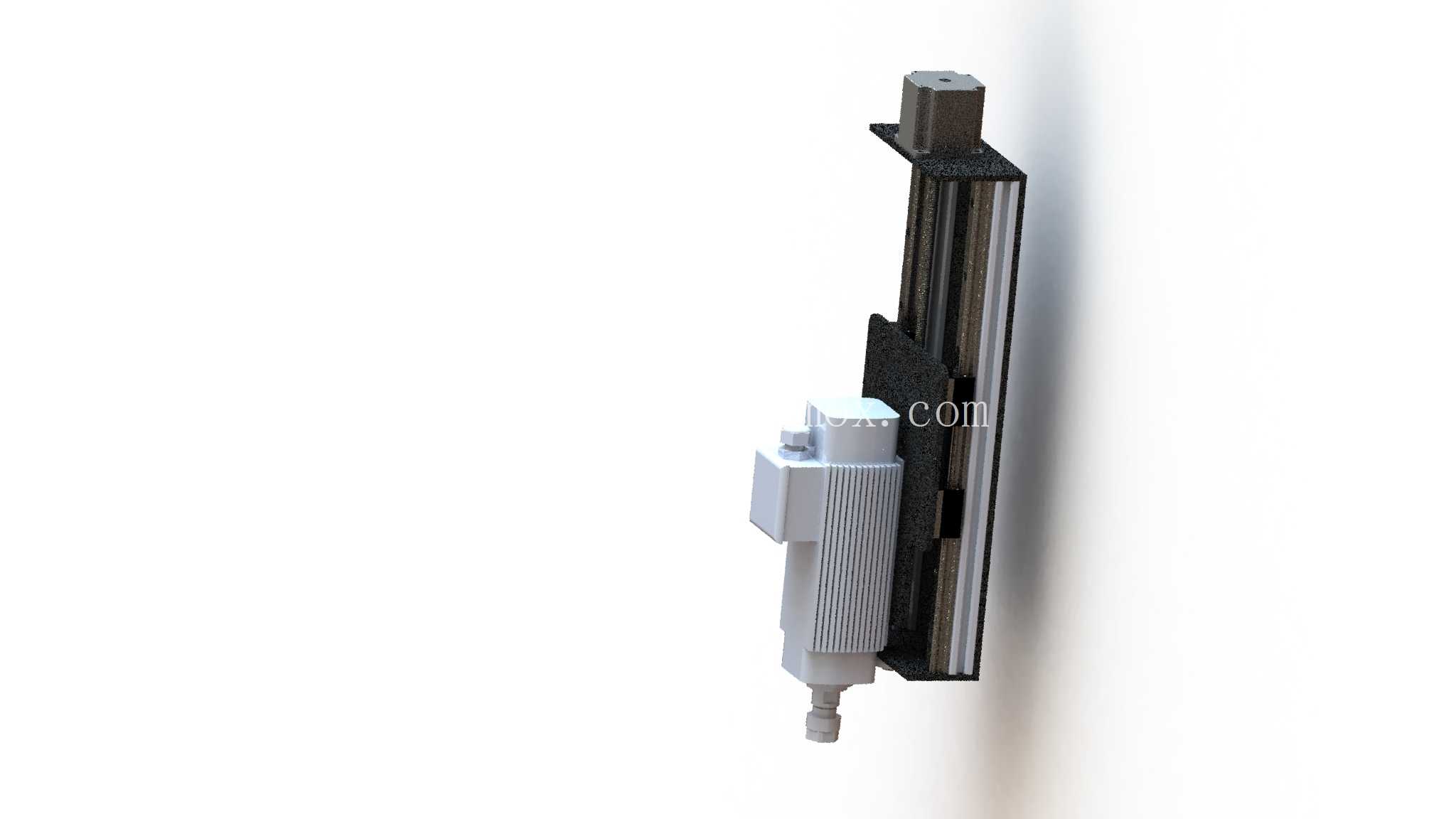

数控设备T8螺杆导轨Z轴进给滑台结构

　　这套Z轴进给结构，是小型数控铣削设备里负责主轴垂直方向运动的核心执行单元，日常在桌面级数控铣床、小型雕刻加工设备的改造、自制场景里应用极广，很多个人DIY数控设备、小型加工坊的轻型铣削设备，都会采用这类结构来实现Z向的进给动作，承担刀具垂直方向的进刀、退刀，以及加工过程中深度方向的位置调整功能。结构主体采用T8螺杆搭配配套滑车作为传动核心，T8螺杆本身导程适中，自锁性有一定保障，在垂直布置的Z轴场景下，能避免断电后主轴滑台意外下坠的风险，对于轻型加工场景来说，不需要额外加装抱闸机构就能满足基础的安全使用要求，大幅简化了整体结构的复杂度，也降低了装配调试的难度。

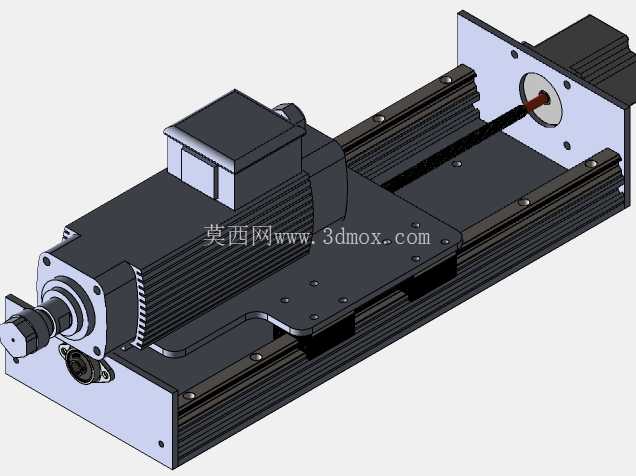

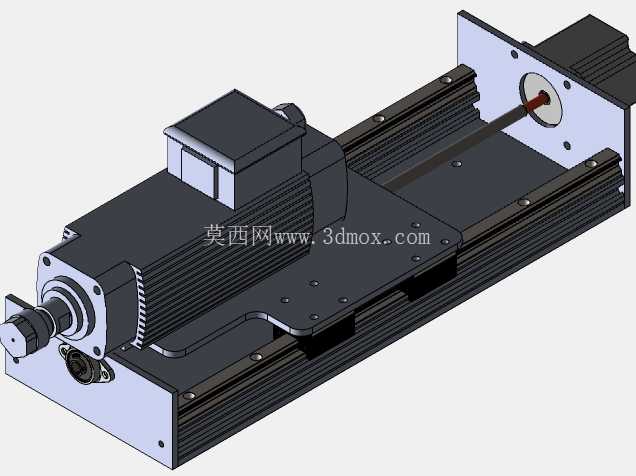

　　导向部分采用hg15规格的线性导轨，这种导轨的额定动载荷、静载荷参数刚好匹配5mm厚铁板切割成型的安装基座的承载能力，5mm厚铁板经过激光切割下料后，只需要简单去毛刺、攻丝处理就能作为结构安装基板，不需要额外做铸造或者厚板铣削加工，加工成本低，生产周期短，对于小批量自制或者个人改装的场景来说适配性很高，安装基板上的安装孔位都做了统一的间距设计，既可以直接固定在常见的铝型材设备机架上，也能适配不同规格的主轴安装座，安装边界兼容性强。主轴安装位采用适配赫兹主轴的夹持结构，夹持位的内径尺寸匹配常用的风冷主轴外径，安装时只需要锁紧侧面的紧固螺丝就能完成主轴固定，不需要额外定制转接法兰，装配效率很高。

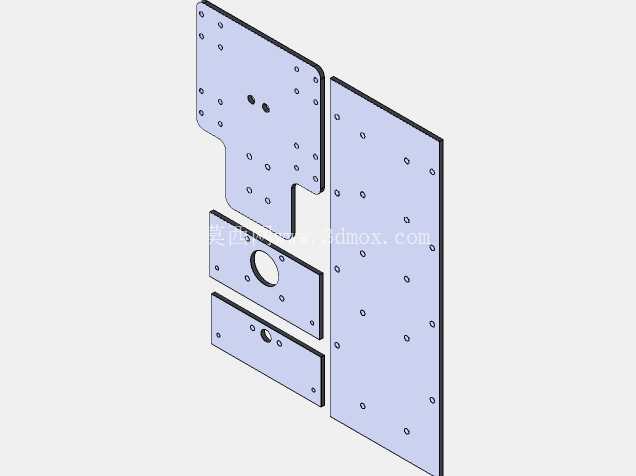

　　滑台的行程设计覆盖了小型数控设备常用的Z向加工范围，既可以满足PCB板雕刻、软金属铣削、小型木质工件加工这类浅深度加工的行程需求，也预留了足够的安全行程余量，两端都设置了硬限位安装位，装配时可以加装行程限位开关，避免滑台超程运行导致螺杆、导轨或者主轴碰撞损坏。整个结构的零件拆分逻辑清晰，所有板材零件都可以通过常规的激光切割工艺加工，传动件、导向件都是标准市售零部件，不需要定制特殊加工件，备件采购和后期维护更换都很方便。

　　装配时只需要先将导轨固定在基板上，再穿入T8螺杆、安装滑车和螺母座，最后固定主轴夹持座就能完成主体组装，调试时只需要调整螺杆和导轨的平行度，保证滑车运行全程无卡顿即可，对装配人员的技术要求不高，即使是刚接触数控设备组装的爱好者，也能在短时间内完成装配调试。在实际使用场景中，这套结构搭配42或者57规格的步进电机就能驱动，运行速度可以满足轻型铣削、雕刻加工的进给要求，重复定位精度能达到普通桌面级数控设备的使用标准，加工木质、塑料、软铝这类材料时，Z向的进给稳定性足够，不会出现因为结构刚性不足导致的扎刀、加工表面台阶差过大的问题。结构整体的外形尺寸紧凑，不会占用过多的设备安装空间，在有限的机架空间内就能完成布置，横向宽度控制在hg15导轨的安装尺寸范围内，突出部分只有主轴夹持座和电机安装位，不会和X轴、Y轴的运动部件产生运动干涉，在做设备整体结构设计时，不需要为这套Z轴结构预留过多的避让空间，能有效压缩整机的外形尺寸，让设备整体更紧凑。
