开架式水下遥控航行器框架结构设计

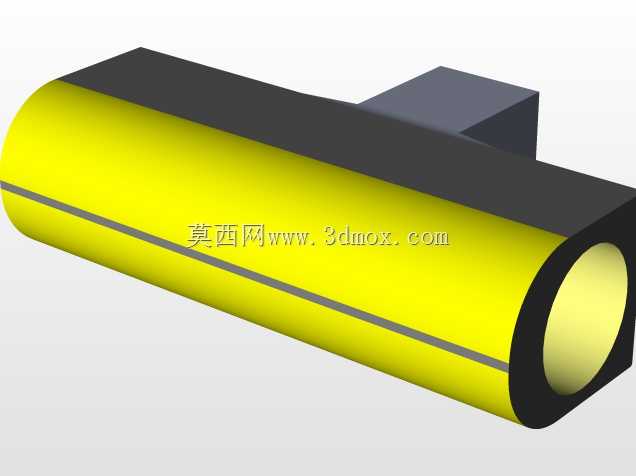

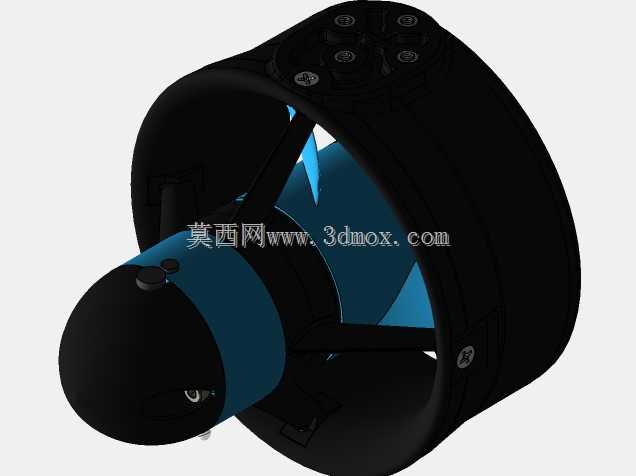

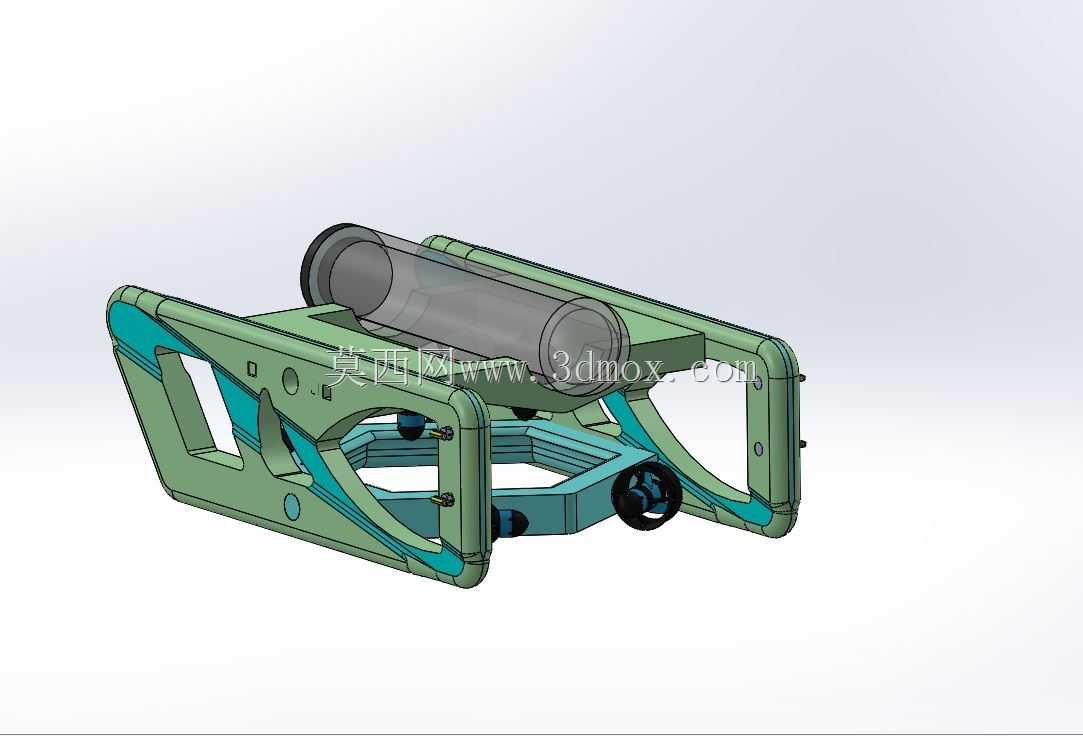

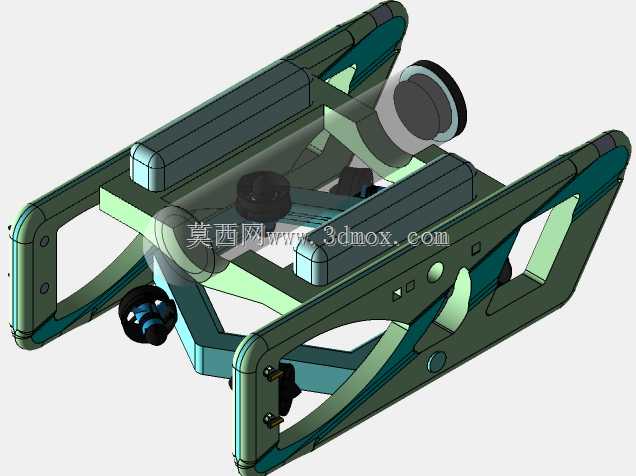

　　这款开架式水下遥控航行器的结构设计，核心围绕近岸浅水域的水下观测、轻量作业场景展开，适配水产养殖网箱巡检、水下坝体表面排查、近岸沉船残骸初步勘探、水下管线外观巡检这类不需要大负载作业的民用场景，整体框架优先考虑水下流阻控制与部件拆装维护的便捷性，没有采用封闭耐压舱集成的紧凑结构，而是用镂空开架形式预留了充足的外设拓展空间。从功能实现逻辑上，框架预留了标准的T200推进器安装位，可直接匹配blueROV系列成熟推进器的安装孔位，水平方向布置的推进器负责前后进退与转向动作，垂直方向的推进器提供上浮下潜的姿态调整推力，框架中部的透明筒状舱体为电子设备密封舱，用来放置开源飞控、电源模块与信号传输组件，舱体两端采用法兰压合的密封形式，

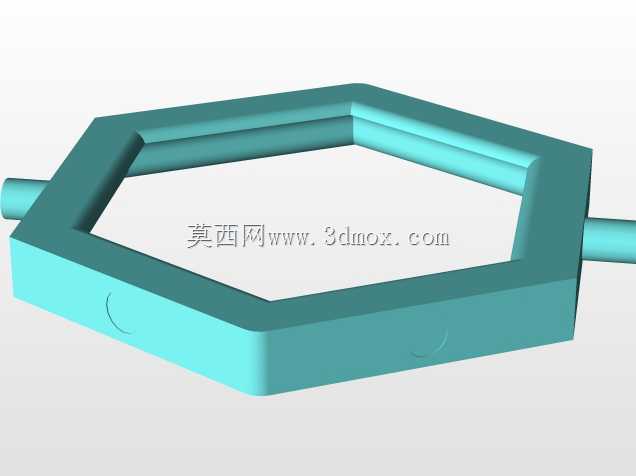

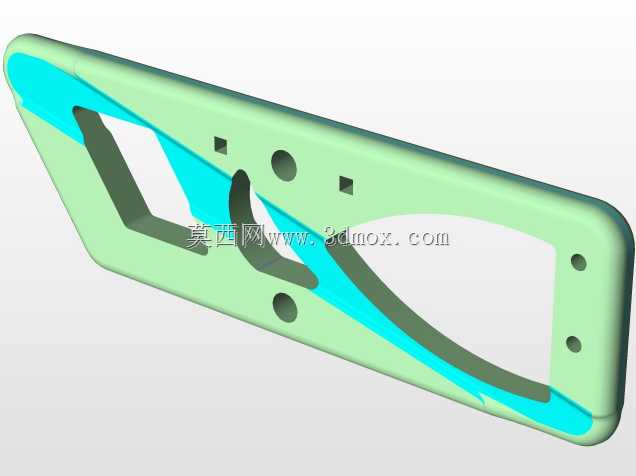

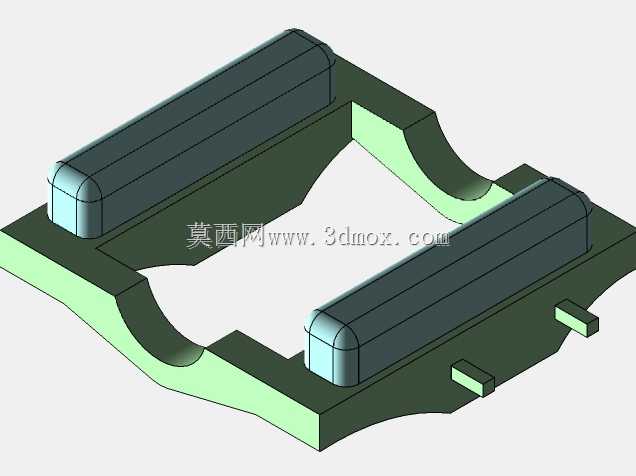

　　密封槽尺寸按照浅水域0-100米水深的静压力设计，避免常规O圈密封在水压变化下出现渗漏问题。设计过程中先从安装边界倒推框架尺寸，先确定电子密封舱的外径长度、推进器的安装孔距、外接摄像头与机械手拓展位的预留空间，再勾勒框架的外轮廓，整体外轮廓控制在紧凑范围内，保证单人即可完成设备的布放与回收，框架的镂空结构一方面减少水下航行时的迎流面积，降低推进器的功率损耗，另一方面可以让水流快速穿过框架，减少横流对航行姿态的干扰，框架边角全部做倒圆角处理，避免水下布放时勾扯渔网、水草等杂物。建模阶段先绘制框架的主体侧片草图，通过拉伸切除做出减重与流道镂空结构，再通过装配约束对齐两侧侧片的安装孔位，添加中间的连接横梁与推进器安装座，

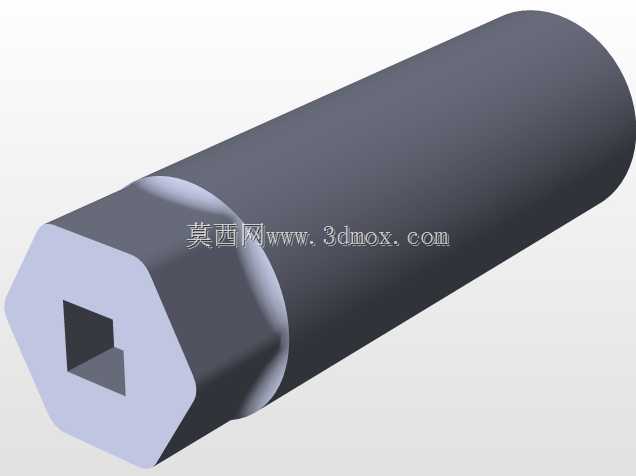

　　单独建模电子密封舱的筒体与端盖结构，在装配环境下校验密封舱与框架的间隙，保证舱体拆装时不会与框架结构发生干涉，最后添加紧固件、推进器的简化模型做整体干涉检查，确认所有运动部件在全行程内不会与框架发生剐蹭。框架的材质选型上优先考虑耐海水腐蚀的工程塑料或者阳极氧化铝合金，所有安装孔位都镶嵌铜质衬套，避免反复拆装导致螺纹滑牙，框架底部预留了配重块安装位，可以根据搭载的外设重量调整整体配重，保证设备在水中处于微负浮力状态，既可以在动力断开时缓慢下沉，也不会因为浮力过大消耗过多推进功率。
