FRC竞赛6894队冰爪咖啡进气机器人结构

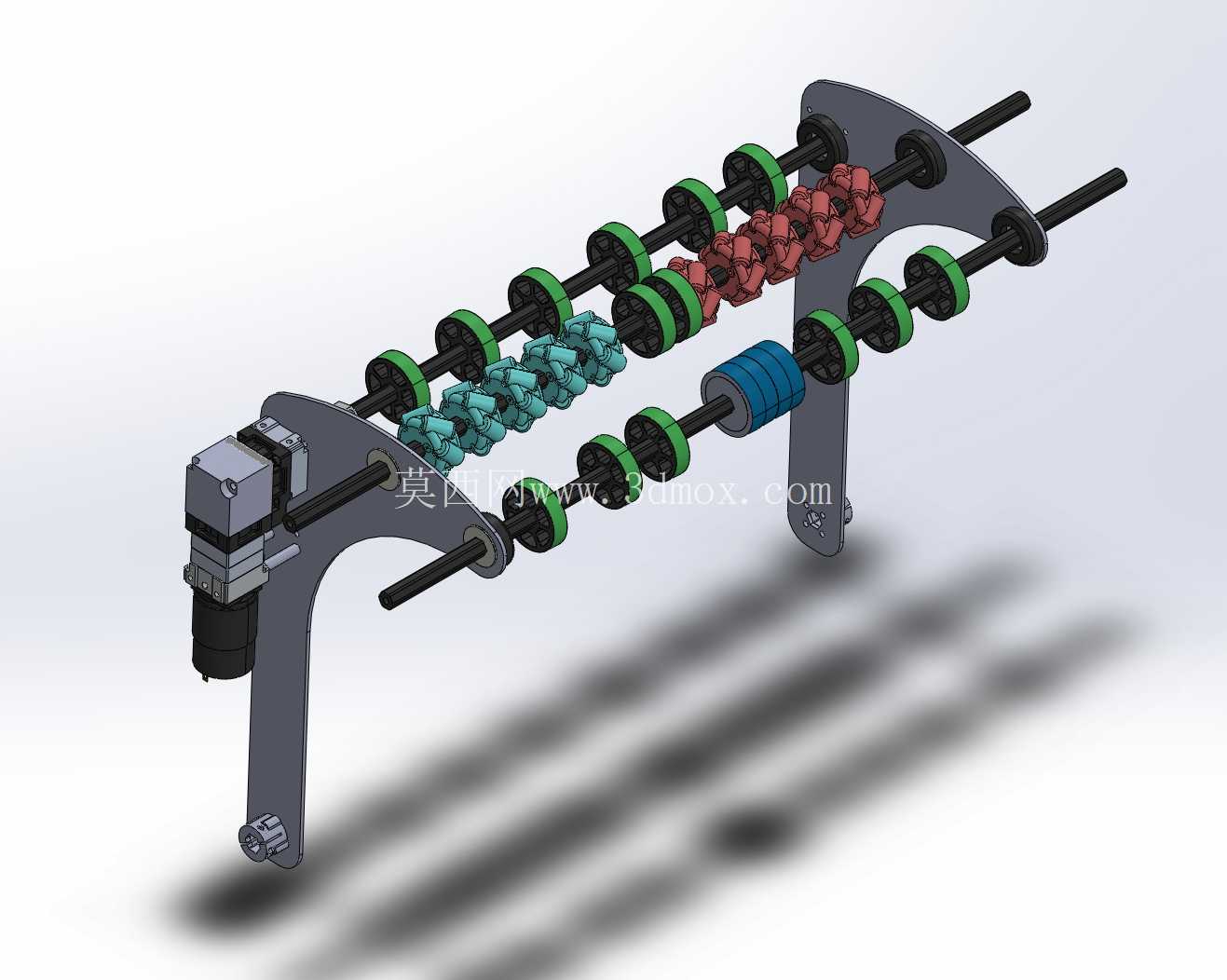

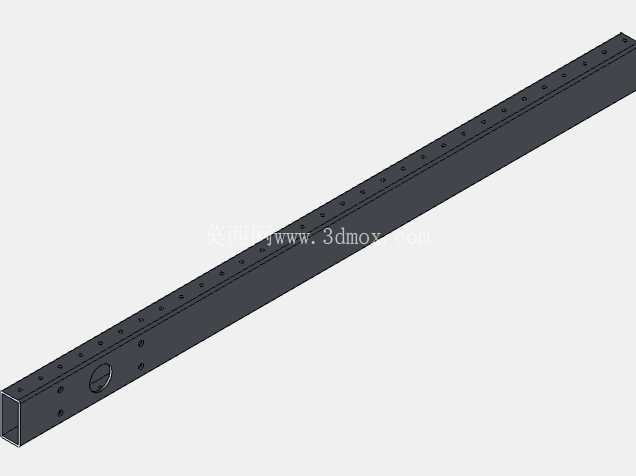

　　该结构面向青少年机器人竞技赛事的对抗场景设计，核心承担赛事过程中目标物料的快速拾取、定向输送功能，适配赛事规则下的物料尺寸、拾取高度与输送节拍要求，整体框架采用标准工业铝型材搭建，兼顾搭建阶段的快速调整与竞技过程中的抗冲击性能，型材拼接处采用角件与内置螺栓双重固定，避免高速移动、碰撞过程中出现框架形变松动的问题。进气臂作为核心拾取执行部件，采用镂空式轻质板材加工成型，在保证结构刚度的前提下尽可能降低运动端自重，减少驱动舵机的负载扭矩，臂端设置有自适应拾取结构，可针对不同摆放姿态的赛事物料实现贴合拾取，配合臂身的多档位安装孔位，可根据现场物料堆叠高度快速调整拾取端的初始位置，无需重新加工连接件即可完成适配。

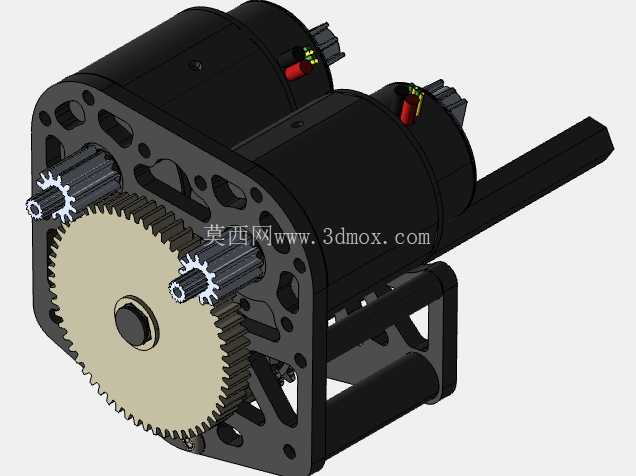

　　动力传输部分采用模块化变速箱结构，将驱动电机的高转速低扭矩输出转换为拾取机构所需的低转速高扭矩动力，变速箱与六角轴承盖配合实现传动轴的径向定位，轴承选型兼顾径向承载与传动效率，避免长时间连续运转下出现传动轴窜动、卡滞问题，传动路径上的走线全部采用线槽与扎带固定，沿铝型材框架的凹槽排布，既避免运动部件剐蹭线缆造成绝缘层破损，也能降低线缆外露对机构运动行程的干涉。

　　整体结构的安装边界充分考虑赛事机器人的尺寸限制，框架底部预留有与行走底盘对接的标准安装孔位，孔位间距适配主流竞赛底盘的安装规格，进气臂收回状态下整体外轮廓不超出底盘边界，满足赛事的初始尺寸检录要求，伸出状态下的拾取覆盖范围可覆盖场地内绝大多数物料摆放区域，无需整机大范围移动即可完成多位置物料拾取。结构设计过程中，除进气臂、变速箱、六角轴承盖为定制化设计外，其余标准紧固件、型材、电子元器件均采用通用市售规格，既降低加工成本，也便于赛事现场出现零件损坏时快速更换维修，各功能模块采用分体式安装设计，进气模块、传动模块、走线模块均可单独拆卸，调试过程中可针对单一模块进行参数调整，无需拆解整机结构。

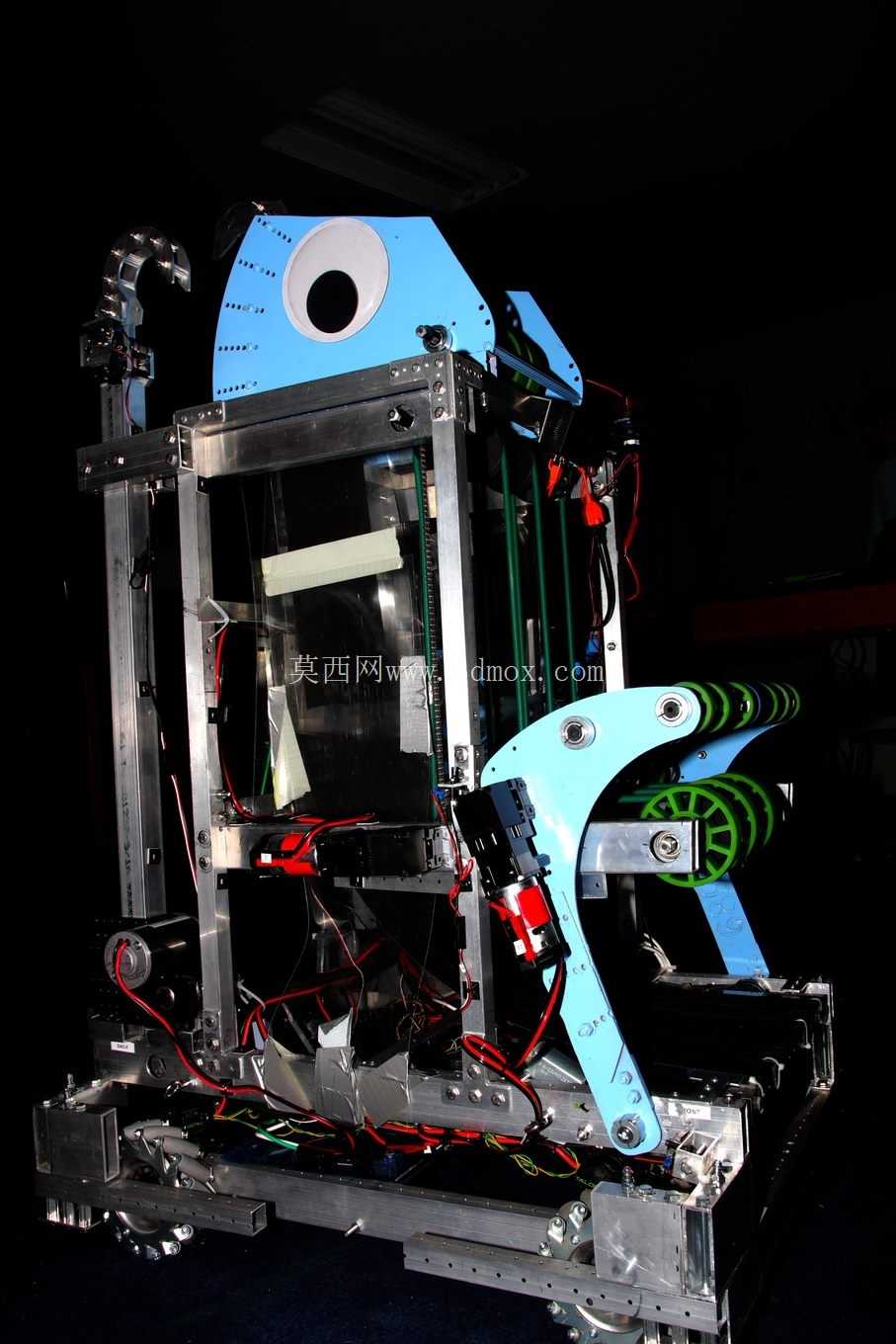

　　框架上部设置的蓝色防护盖板采用轻质亚克力板材加工，既可以遮挡上部的电子元件与走线，避免拾取物料过程中杂物落入框架内部造成传动卡滞，也可通过盖板上的定位孔安装赛事所需的标识部件，盖板采用快拆螺丝固定，日常维护时无需工具即可快速掀开，检查内部传动部件的磨损情况与接线状态。臂端的拾取执行件表面做防滑纹理处理，与物料接触时可提供足够的摩擦力，避免高速移动过程中物料脱落，拾取动作的触发与复位通过限位传感器实现位置反馈，控制系统可根据传感器信号精准控制拾取臂的动作行程，减少无效动作的耗时，提升整体作业节拍。整体结构的重心经过配平设计，较重的电池、控制板部件全部布置在框架下部靠近底盘的位置，进气臂等运动部件的重量通过框架对称分布，避免拾取臂大角度伸出时整机出现前倾倾覆的问题，框架底部的走线全部预留有足够的余量，配合拖链结构实现运动过程中的线缆随动，避免反复弯折造成线缆内部线芯断裂。
