带挂钩圆柱拉伸弹簧结构设计

　　这类带端部挂钩的圆柱螺旋拉伸弹簧，是工业设备里应用极广的弹性储能与复位构件，日常在各类阀门执行机构、小型自动化送料装置、工装夹具复位结构、健身器材阻尼单元、电器开关触发机构里都能见到它的身影，核心作用是在承受轴向拉力时存储弹性势能，在外载撤去后带动相连构件回到初始位置，同时可以通过自身刚度特性缓冲瞬时冲击、维持机构张紧状态。

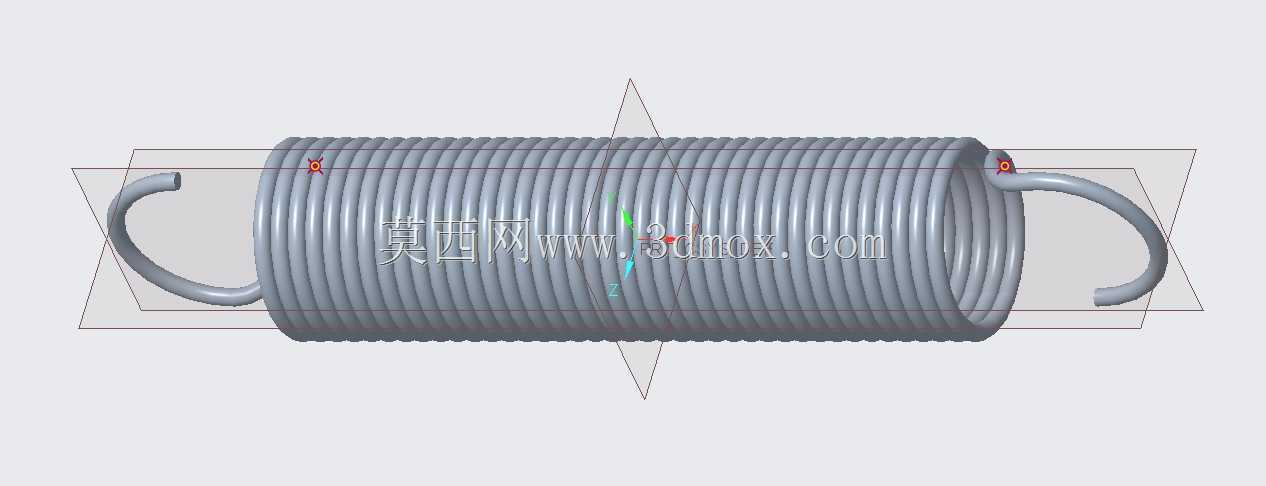

　　从结构设计逻辑来看，这款弹簧的主体为等节距圆柱螺旋段，簧丝截面为标准圆形，螺旋升角控制在常规拉伸弹簧的合理区间，保证受拉时各圈簧丝受力均匀，避免局部应力集中导致的早期疲劳失效。两端的挂钩采用与簧丝同直径的材料一体弯折成型，挂钩的圆弧过渡段做了曲率优化，没有尖锐折角，能大幅降低挂钩与螺旋段衔接位置的应力集中系数，这一位置恰恰是拉伸弹簧最容易出现断裂失效的薄弱点，设计时特意加大了过渡圆角半径，让载荷传递更平顺。

　　在实际选型与安装适配层面，这类弹簧的安装边界主要由三个维度决定：一是弹簧本体的自由长度，即无载荷状态下两端挂钩内侧的距离，要匹配安装位的初始间距，保证安装后存在轻微预拉力，避免设备运行过程中弹簧松脱晃荡；二是弹簧的中径尺寸，要适配安装空间的径向容纳尺寸，避免弹簧受拉伸缩时与周边构件发生剐蹭磨损；三是两端挂钩的开口尺寸与弯折角度，要匹配安装位的挂接轴径，保证挂接后不会出现滑脱，同时挂钩的受力方向要与弹簧轴向尽量重合，避免出现偏载导致弹簧侧弯、簧圈错位。

　　从建模实现的角度，主体螺旋段可以通过螺旋扫掠特征完成，扫掠路径的螺距参数要匹配设计刚度要求，簧丝直径与弹簧中径的比值要控制在常规工艺允许的范围内，兼顾成型难度与力学性能。两端的挂钩部分可以通过路径扫掠结合空间曲线搭建完成，要保证挂钩段与螺旋段的衔接处曲面连续，没有建模层面的台阶或缝隙，还原实际冷卷弹簧一体成型的工艺特征。在实际工程应用中，这类弹簧的刚度由簧丝直径、弹簧中径、有效圈数、材料剪切模量共同决定，设计时需要根据实际工况的最大拉力、工作行程来核算参数，保证弹簧在最大工作载荷下的应力在材料许用剪切应力范围内，同时预留足够的疲劳寿命余量，应对频繁往复伸缩的工况需求。
