FRC赛事6894队迷你竞技机器人复刻结构

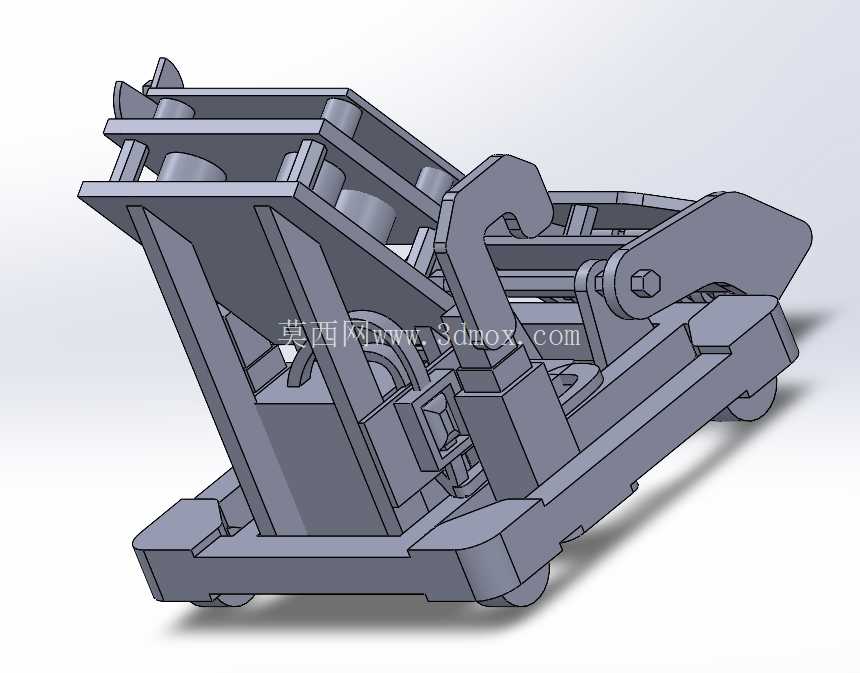

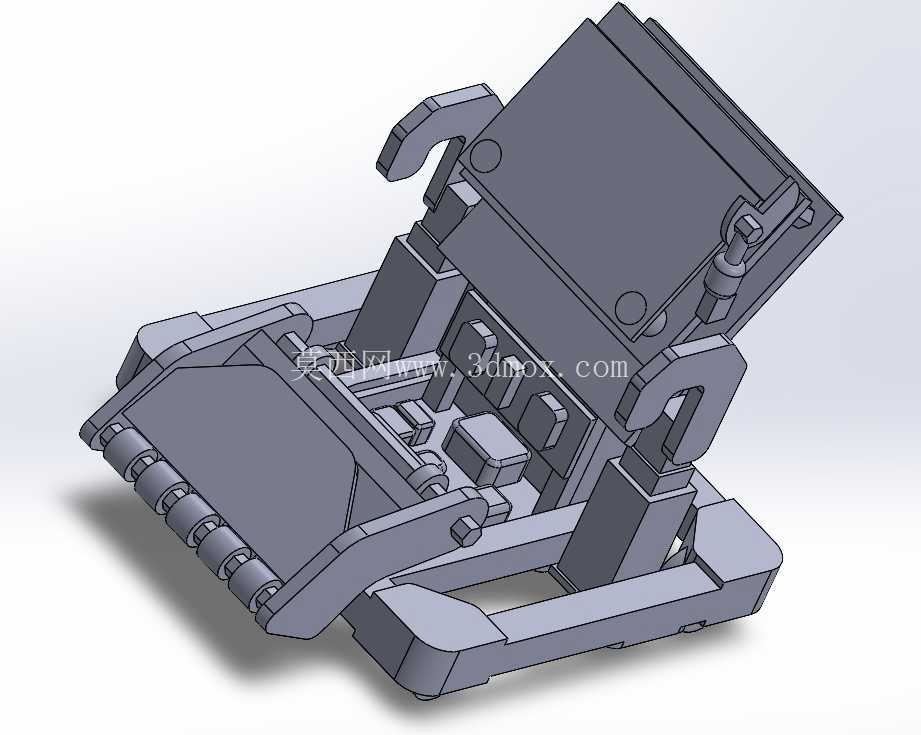

　　该结构为竞技类小型机器人的等比例缩微复刻件，整体围绕赛事场景下的功能需求完成结构排布，可用于机器人结构方案验证、青少年机器人教学演示、小型竞技机器人方案参考等场景。从结构布局来看，前端设置带滚齿的铲取机构，滚齿沿铲板前缘等距排布，作业时可通过前端铲板滑入目标物件下方，配合滚齿的转动将物件引导至承载区域，避免物件在铲取过程中滑脱；两侧设置带铰接结构的夹取臂，臂端带钩状卡位结构，可在铲取完成后向下翻转，扣住物件上部边缘，配合前端铲板形成三面限位的夹持空间，保证机器人在快速移动、转向过程中承载的物件不会出现移位、掉落的问题。

　　中部主体区域为功能部件安装位，预留了规整的矩形安装槽位，可对应放置控制板、驱动模块、电源组件等核心电气部件，槽位周边设置带通孔的凸台结构，可通过标准紧固件完成电气部件的固定，凸台高度统一预留3mm间隙，既可以避免电气部件直接与金属结构接触造成短路，也能为线路排布留出足够的走线路径，避免走线与运动部件产生干涉。行走部分采用框架式底盘结构，两侧纵梁为一体化成型结构，前后端设置轮组安装位，可适配标准小型橡胶轮或者麦克纳姆轮，底盘下部为平整平面，可直接放置在调试台面上完成功能调试，不需要额外的支撑工装；底盘框架的横梁采用等强度设计，在保证整体结构刚性的前提下，尽可能去除非受力区域的材料，降低整体结构重量，提升机器人的移动响应速度与续航表现。

　　上部的倾斜安装面为传感器安装位，安装面与水平面呈固定倾斜角度，可对应安装视觉传感器、测距传感器等检测部件，倾斜角度经过测算，可保证传感器的检测范围覆盖机器人前方的作业区域与行进路径，不需要额外增加传感器调节支架就能满足检测需求。从安装边界来看，整体结构的所有运动部件均设置了机械限位结构，夹取臂的翻转角度被限制在0到45度区间内，避免翻转角度过大碰撞到中部的电气部件或者上部的传感器；前端滚齿的转动范围也设置了限位，不会出现滚齿突出铲板前缘过多造成行进卡滞的问题。所有铰接位置均预留了标准轴承安装位，可适配内径3mm的微型滑动轴承，降低铰接位置的转动摩擦，提升机构动作的顺畅度，减少驱动舵机的负载。

　　结构的所有连接孔位均采用统一的孔距标准，可与市面上通用的小型机器人标准结构件兼容，使用者可根据自身需求在原有结构基础上拓展其他功能部件，比如增加顶部抬升机构、更换不同形式的前端作业属具等。在结构设计过程中，充分考虑了小型竞技机器人的常见使用痛点：比如夹取臂的受力位置做了加厚处理，避免频繁夹持物件造成臂体变形；底盘的轮组安装位设置了长条形调节孔，可根据实际装配的轮组尺寸微调安装位置，补偿零件加工带来的尺寸误差；所有棱角位置均做了圆角处理，避免装配、调试过程中尖锐棱角划伤操作人员，同时也能减少机器人碰撞过程中棱角位置的应力集中，降低结构碰撞损坏的概率。该缩微结构完整还原了原尺寸竞技机器人的核心功能逻辑，去掉了原机型上复杂的辅助结构，保留了最核心的铲取、夹持、行走、传感器安装四大功能模块，整体结构紧凑，没有冗余的设计部分，对于入门级机器人设计者来说，可以通过该结构清晰理解竞技机器人的布局思路，掌握功能部件排布、运动干涉规避、安装间隙预留等实际设计要点，也可以直接在该结构的基础上调整尺寸，适配不同规格的电气部件，制作出可实际参与小型竞技赛事的机器人作品。
