机械腕表机芯齿轮传动结构

这套结构是机械腕表核心的传动与计时核心组件，日常接触的常规三针机械腕表，走时精度、动力储备时长、上链手感都和这套结构的设计合理性直接相关。从实际应用场景来看，这类结构不仅用于民用正装腕表、运动潜水腕表的机芯设计，其衍生的微型精密传动逻辑也可用于小型计时仪器、微型精密进给机构的设计参考，核心是在极小的空间内实现固定传动比的动力传递，同时把动力源输出的扭矩平稳分配到走时、计时、上链各个功能模块。

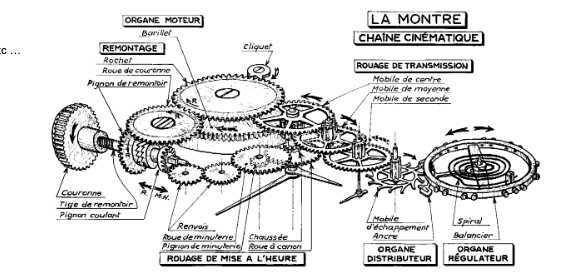

先从功能特性拆解，整套结构覆盖了原动机构、传动轮系、擒纵调速、上链拨针四个核心功能模块：原动部分的条盒轮储存发条输出的扭矩，是整套结构的动力来源，设计时需要匹配发条的力矩输出曲线，保证满链和落链时的输出扭矩差控制在合理范围，避免走时出现明显的位差；传动轮系采用的是定轴齿轮传动，从中心轮、过轮到秒轮的传动比严格按照1:60的倍比设计，每一级齿轮的齿形都采用修正的摆线齿，相比渐开线齿在微小模数下传动效率更高、啮合侧隙更容易控制，不会出现秒针卡顿或者走时偏快偏慢的问题；擒纵调速部分的擒纵轮、擒纵叉、摆轮游丝组件是整套结构的频率基准，摆轮的转动惯量、游丝的刚度匹配直接决定走时精度，设计时需要反复调校摆轮的静平衡，避免不同佩戴姿态下的走时误差；上链拨针模块的离合轮、立轮、拨针轮设计要保证上链时的单向传动效率，同时拨针时不会反向带动原动机构，避免手动调时出现打滑或者损伤齿轮齿尖的问题。

从设计思路来看，这类微型精密传动结构的设计优先级和常规工业齿轮完全不同，常规工业齿轮优先考虑承载能力、使用寿命，而腕表机芯的齿轮首先要控制轴向和径向的安装尺寸，整套机芯的整体厚度控制在几毫米级别，每一个齿轮的厚度、轴榫的直径都要做轻量化设计，轴榫的直径通常只有零点几毫米，对应的宝石轴承孔径要和轴榫做微米级的间隙配合，既保证转动灵活，又不会出现径向窜动导致齿轮啮合错位。其次要考虑传动效率，因为发条储存的动力非常有限，每一级齿轮的传动损失都会直接缩短动力储备时长，所以每个齿轮的齿面粗糙度、轴榫的润滑槽设计都要做优化，尽可能降低摩擦损耗。另外还要考虑装配工艺性，每个轮系的夹板定位孔位置公差要控制在微米级，装配时不需要额外修配就能保证齿轮的啮合侧隙在合理范围，不会出现顶齿或者传动空程过大的问题。

关于外形尺寸与安装边界，整套轮系的安装基准是主夹板，所有轮系的轴榫都安装在主夹板和上层夹板的宝石轴承孔内，轴向间隙通过夹板上的限位台阶控制，通常控制在几微米的范围内，避免轴向窜动导致齿轮啮合深度变化。条盒轮作为尺寸最大的单个轮系零件，其外径决定了机芯的基础直径，设计时条盒轮和周边夹板的间隙要控制在合理范围，既不会因为间隙过小出现蹭夹板的问题，也不会因为间隙过大浪费宝贵的机芯内部空间。擒纵轮和摆轮的安装位置要避开条盒轮和传动轮系的运动包络，摆轮的摆动幅度通常在300度左右，设计时要预留足够的摆动空间，避免摆轮转动时和周边零件发生碰撞。上链表冠的位置和立轮的啮合位置要匹配表壳的表冠开孔位置，保证表冠插入后和立轮的啮合长度足够，上链时不会出现脱啮的问题。

实际做这类结构的三维建模时，要特别注意齿轮齿形的参数准确性，微小模数的摆线齿轮如果齿形参数有偏差，3D打印或者开模后就会出现啮合卡顿的问题，另外每个轴榫的同轴度、夹板孔的位置度都要在建模时做好公差标注，后续做手板验证时才能快速排查装配问题。很多刚接触微型传动设计的工程师容易照搬工业齿轮的设计参数，做出来的结构要么尺寸过大装不进表壳，要么传动阻力过大根本无法连续走时，这套结构的参数搭配刚好平衡了尺寸、效率、精度三个核心需求，不管是做腕表机芯的设计参考，还是做其他微型精密传动机构的原理验证，都有很高的参考价值。
