OpenMV Cam RT1062 V4配套保护外壳

这款保护结构是专为搭载FLIR BOSON模组的OpenMV Cam RT1062 V4视觉模块设计的适配外壳，主要面向嵌入式视觉开发、小型智能设备集成、机器视觉教学实验等场景使用，解决视觉模块裸板使用时易受磕碰、接线裸露易拉扯损坏、安装固定无标准点位的实际工程问题。

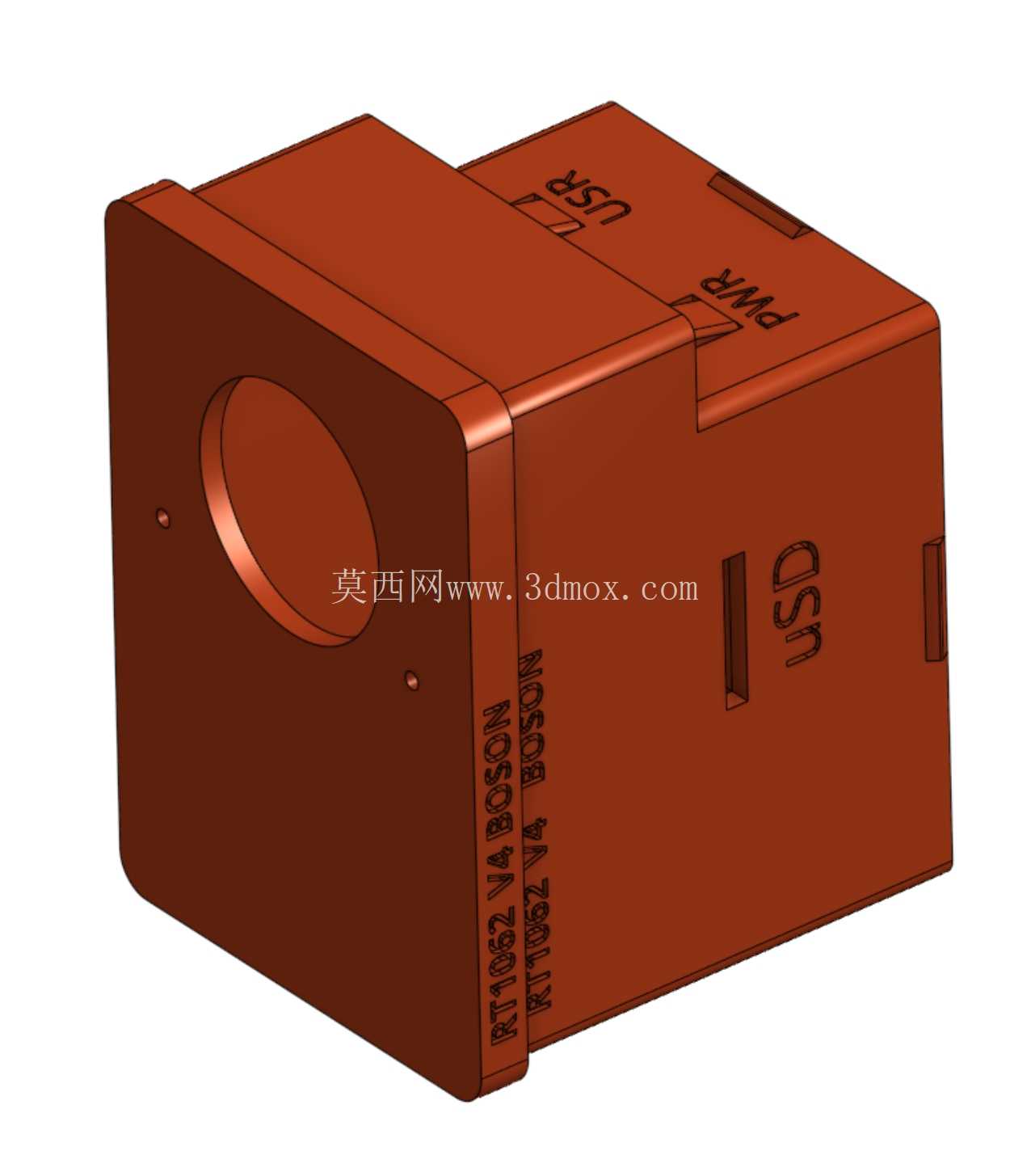

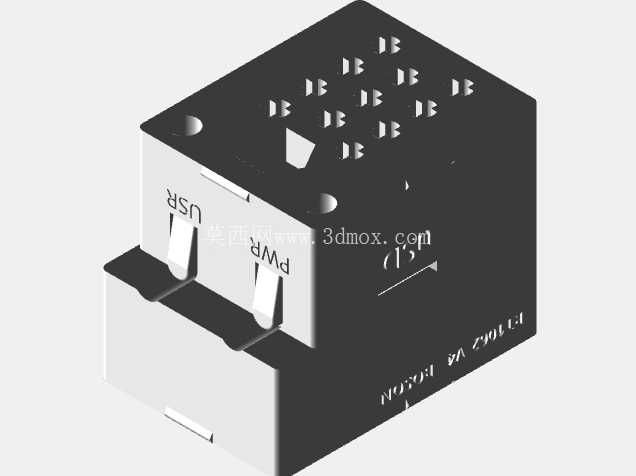

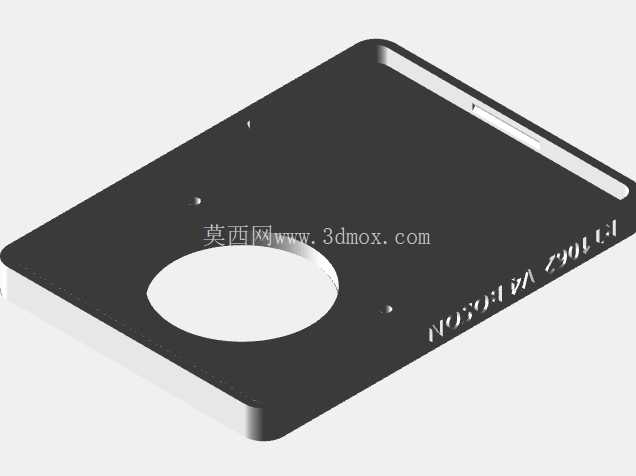

从设计思路来看，外壳整体采用贴合模块轮廓的包覆式结构，完全匹配OpenMV Cam RT1062 V4的板型尺寸，所有对外接口位置都做了精准避让，包括侧边的USB接口、SD卡槽位置都预留了对应开口，不需要拆卸外壳就能完成接线、存储卡插拔操作。外壳正面预留了镜头通光孔，孔径尺寸匹配BOSON镜头的视场角范围，不会出现边缘遮挡成像的问题，同时在镜头孔周边做了微小的沉台设计，可兼容加装薄型滤光片的使用需求。

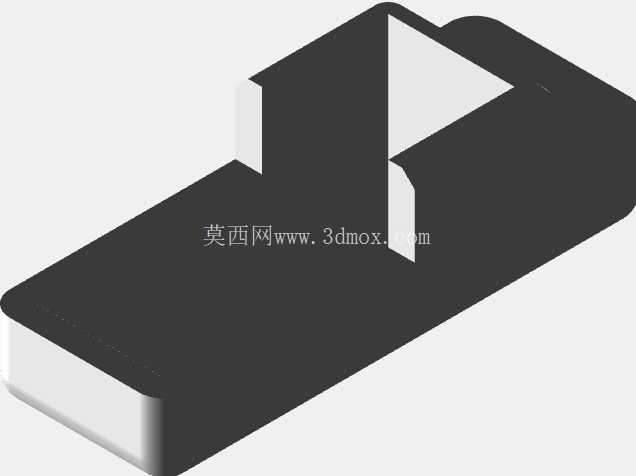

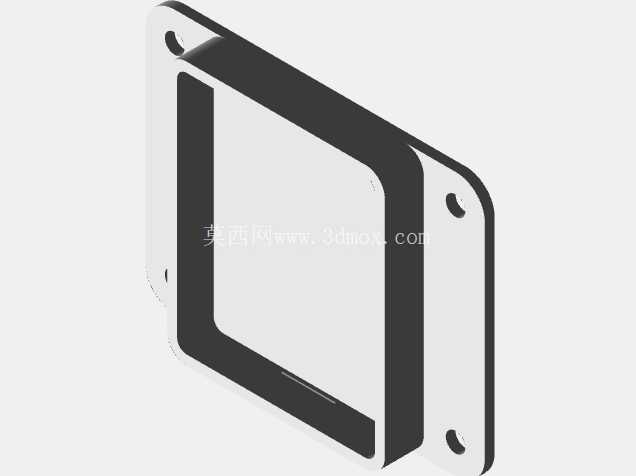

结构设计上充分考虑了实际使用的操作便利性，外壳对应模块上的功能按键位置做了薄壁弹性区域，不需要拆开外壳就可以直接按压操作板载按键，避免了调试阶段反复拆装外壳的麻烦。外壳内部在摄像头下方预留了电池仓空间，可适配SparkFun 400mA小型锂电池的安装尺寸，电池装入后不会挤压主板元件，配套的仓盖采用卡扣式固定，不需要额外螺丝即可盖合，能够完全遮盖内部供电接线，避免线材外露造成的拉扯松脱、短路风险。

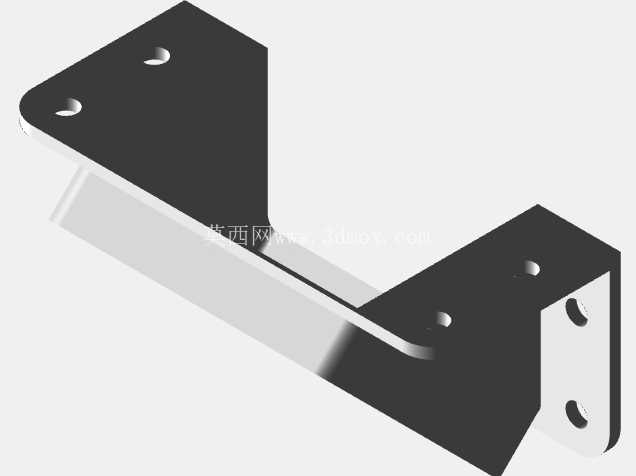

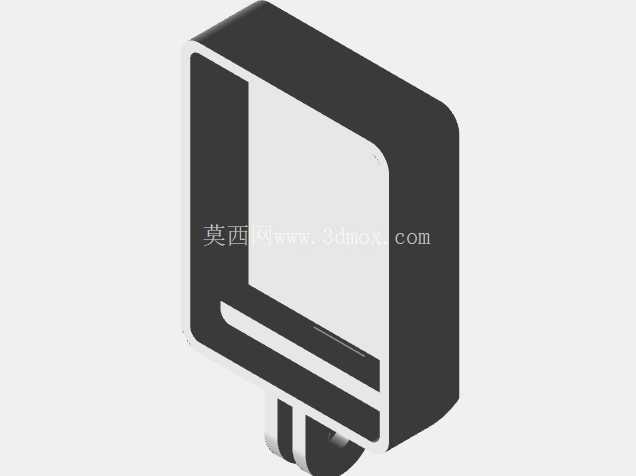

安装适配性是这款外壳设计的核心考量点，外壳本身不需要额外的安装硬件，只需要提前将OpenMV Cam板上的排针焊接到位，就可以直接将主板卡入外壳的定位槽内，壳体内部的定位筋刚好卡住主板边缘，不会出现晃动移位的问题。除了基础的包覆防护功能，外壳还配套设计了多种安装适配结构：壳体侧面预留了卡扣式壁挂支架、斜角壁挂支架的安装位，同时集成了GoPro适配器的连接接口，可直接将装好外壳的视觉模块固定在标准GoPro配件上，拓展固定场景。外壳顶部设计有标准1/4-20螺纹丝孔，可直接安装在常规相机三脚架上，满足固定机位视觉采集的使用需求；壳体背面预留了乐高积木安装孔位，可直接与乐高标准结构件拼接，方便教学演示、原型快速搭建场景下的组合使用。

为了满足更牢固的固定需求，外壳背面还预留了M2.5螺丝安装点位，配合M2.5*12mm垫片与M2.5*6mm螺丝，可以将主板牢牢锁紧在外壳内部，即使在有振动的移动设备上使用，也不会出现主板松脱的问题，当然卡扣结构本身已经提供足够的固定力，这些螺丝锁付点位属于可选加固结构，常规静态使用场景下不需要额外加装螺丝也能可靠固定。

外壳表面做了清晰的标识刻印，包括USB、SD卡、电源等接口位置都有对应标识，方便接线时快速识别接口位置，避免误插。整体壁厚均匀，适合采用FDM或光固化3D打印工艺制作，打印时不需要额外添加支撑结构，所有卡扣、孔位都设计为自支撑角度，打印完成后只需要简单去除毛边即可直接装配使用，不需要二次加工。

在实际项目集成中，这款外壳可以有效保护视觉模块的电路板不受灰尘、飞溅碎屑的影响，在小型巡检机器人、桌面视觉检测设备、开源智能小车等应用场景下，能够避免模块在安装、调试过程中受到外力损坏，统一的安装接口也能降低视觉模块在设备内部的固定设计难度，不需要额外设计定制安装支架，直接利用外壳自带的安装点位即可完成固定，大幅缩短原型开发的结构设计周期。
