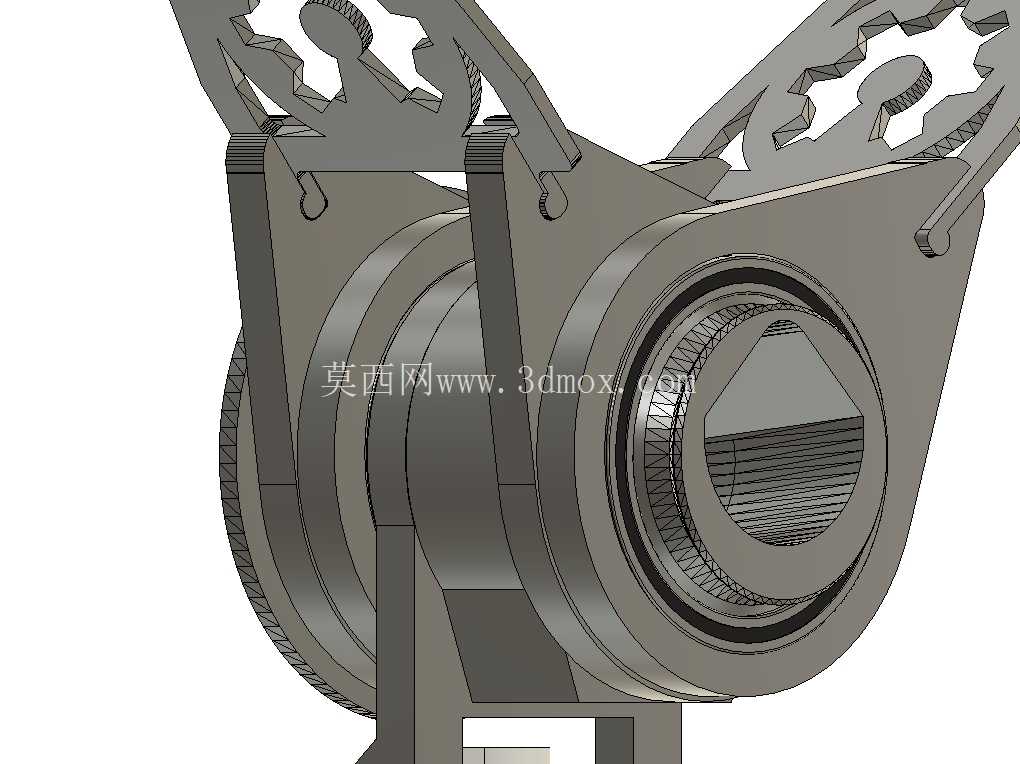

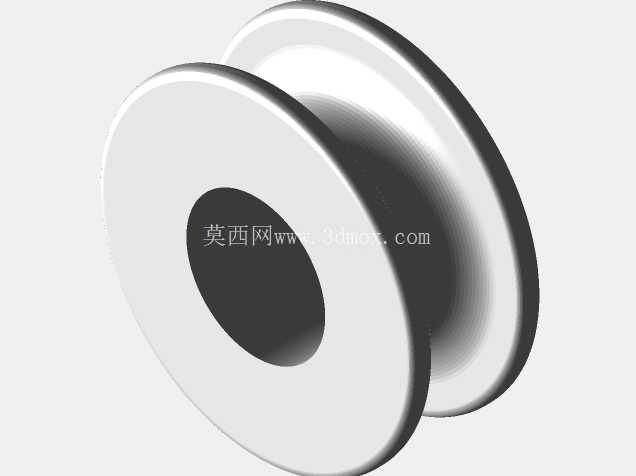

这款轴承笔架结构主要适配Makelangelo系列绘图设备的笔具升降模块,核心解决原有笔架在高速绘图过程中笔身晃动、抬笔落笔响应滞后的问题,同时兼容KEY-BAK SUPER48(S48)系列伸缩扣的安装尺寸,可直接替换原有GT2臂结构完成升级,无需对设备主体框架做额外打孔或焊接改造。从实际应用场景来看,这类结构多用于桌面级大幅面绘图机器人、便携书写装置的笔具固定端,尤其是需要频繁切换笔具、长时间连续作业的场景,轴承结构的加入能大幅降低笔身径向窜动,避免绘图过程中出现线条粗细不均、断点偏移的问题。

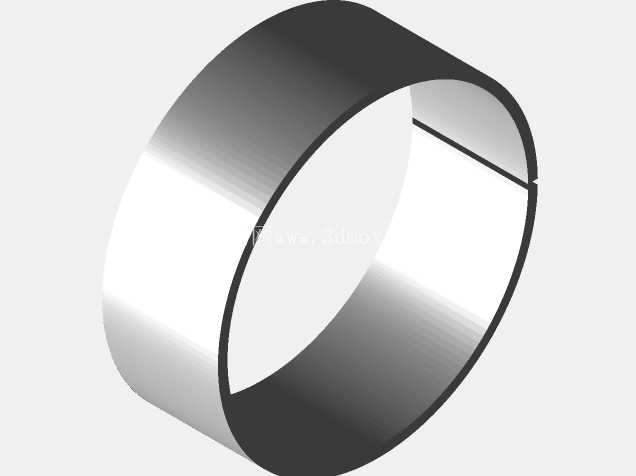

设计过程中优先考虑了现有配件的兼容性,若搭配1mm衬套使用,可直接沿用原设备的顶帽与帽带部件,无需额外打印替换件,降低改装成本。结构核心采用4个6706-2RS轴承作为转动支撑,轴承内圈与笔身安装位过盈配合,外圈嵌入支架的轴承座内,双侧对称布置的轴承组可抵消笔身升降过程中的侧向力,相比原有单臂悬臂结构,径向跳动量可控制在0.05mm以内,满足精细绘图的精度要求。支架本体的安装孔位完全匹配S48伸缩扣的固定螺孔间距,安装时仅需替换原有4个GT2臂即可完成装配,不需要调整原有设备的齿轮齿条啮合间隙。

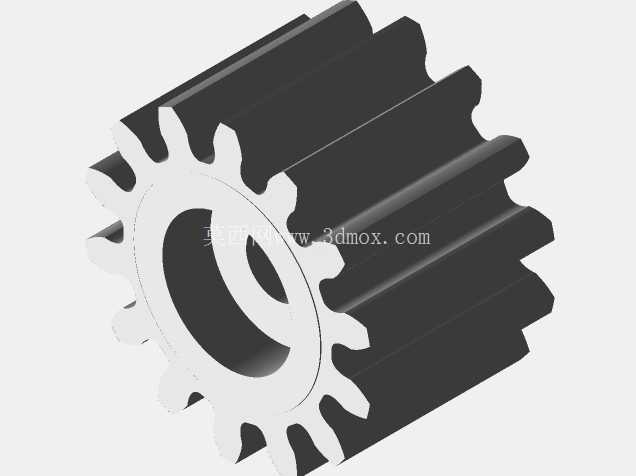

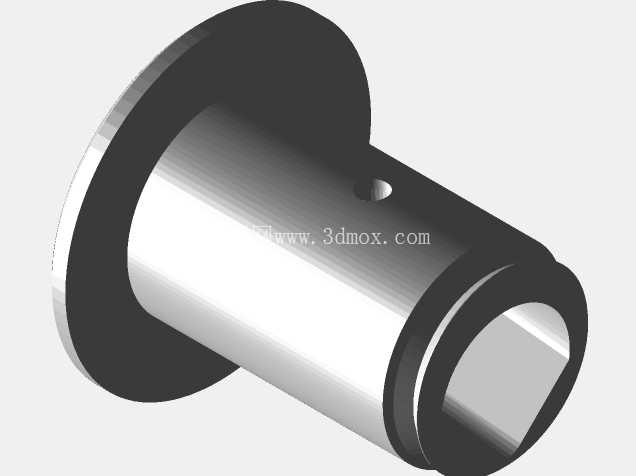

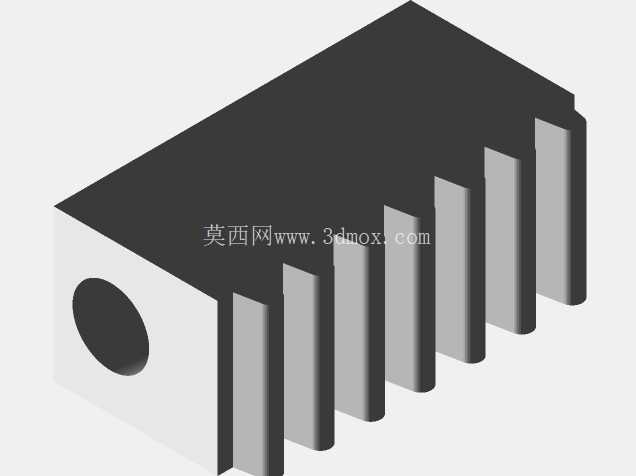

结构同时预留了可选配重的安装位,用户可根据使用的笔具重量选择是否加装配重块:搭配较重的金属笔身时可取消配重,依靠笔身自重完成落笔动作;搭配轻质塑料笔或马克笔时可加装对应重量的配重块,保证落笔时笔尖与纸面接触压力稳定。抬笔动作依靠齿轮齿条传动实现,齿条与支架连接的销钉采用3mm外径的细丝结构,可选用不锈钢丝或硬质尼龙丝加工,销钉与齿轮齿槽紧密配合,装配时不需要额外涂胶固定,通过滑动销钉的伸出长度即可调整抬笔行程,适配不同长度的笔具安装需求,行程调整范围在0-12mm之间,可覆盖绝大多数常用绘图笔、马克笔、针管笔的长度差。

从安装边界来看,支架整体最大外径为48mm,与S48伸缩扣的主体直径一致,安装后不会超出伸缩扣的外轮廓,避免设备运行过程中支架与周边结构发生干涉;轴承座的深度为6mm,双侧轴承安装后总宽度为18mm,可容纳直径8-12mm的标准笔身,笔身固定位采用内六角锁紧结构,拧紧后可承受10N的轴向拉力不会出现笔身滑落问题。结构的受力路径经过优化,笔身受到的径向力直接通过轴承传递到支架本体,再通过支架两侧的安装耳传递到伸缩扣主体,不会对齿轮齿条结构产生额外侧向载荷,可将齿轮齿条的使用寿命提升40%以上,长期运行也不会出现齿面偏磨的问题。

实际装配过程中需要注意,轴承压入轴承座时需采用均匀压装的方式,避免单侧受力导致轴承外圈变形,影响转动顺滑度;销钉安装时需保证与齿条运动方向垂直,否则会出现抬笔卡顿、行程不足的问题。若不需要使用配重结构,可直接将配重安装位的预留凸台切除,进一步减轻支架整体重量,提升抬笔落笔的响应速度,适合高速绘图的作业场景。整个结构所有棱角处都做了R0.5的倒角处理,没有尖锐边角,装配过程中不会划伤操作人员,也避免运行过程中勾连设备的走线或其他柔性部件。
