适配4mmD型轴的BanebotsT61轮毂结构

　　在小型竞技战斗机器人的行走轮系设计中，轮毂作为连接驱动轴与轮体的核心传力部件，其配合精度、安装可靠性直接决定了整机在对抗冲击下的行走稳定性，这款适配4mmD型轴的T61轮毂，正是针对小量级格斗机器人的紧凑安装空间、高冲击载荷工况开发的专用连接构件。从实际装机场景来看，这类轮毂主要应用于1.5kg及以下量级的桌面级战斗机器人，这类设备的行走驱动多采用微型直流减速电机，输出轴普遍采用4mm直径的D型切边结构，依靠轴面的平切面传递扭矩，相比普通光轴靠顶丝摩擦传力的形式，D型轴配合可以在频繁正反转、撞击轮体的工况下避免轴孔打滑失效，减少轮组丢转、走位偏移的问题。

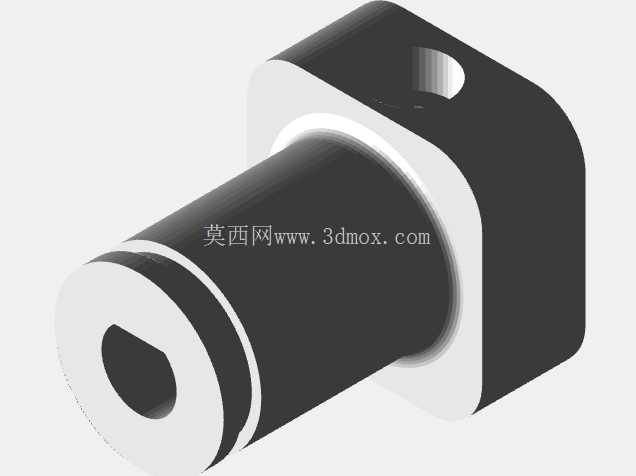

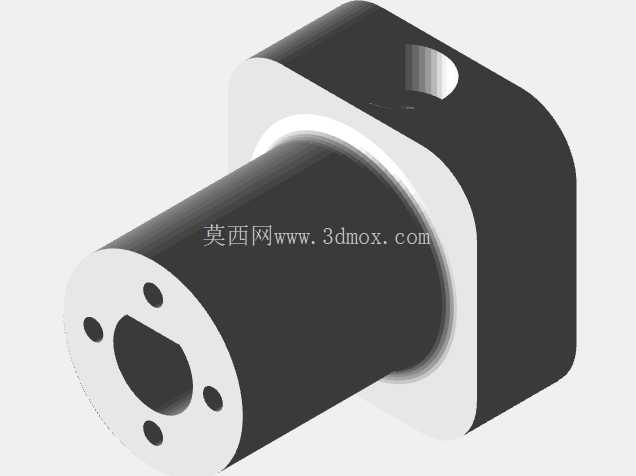

　　从结构设计逻辑来看，这款轮毂采用了分体式的功能分区设计，靠近安装侧的方形法兰座用于贴合轮辐或者轮体安装面，法兰面上均匀布置的四个安装孔位，可以通过M2规格的紧固件直接和Banebots系列的配套轮辋锁紧，孔位的节圆尺寸完全匹配对应规格轮体的安装基准，不需要额外做转接件就能完成装配，大幅压缩轮组的轴向安装尺寸。轮毂的轴套部分做了加厚的壁厚设计，轴孔内部完全按照4mmD型轴的截面尺寸加工，切边位置的公差控制在过渡配合区间，装配时只需要将轴对准切边方向推入，就能保证周向定位精度，不需要额外加工键槽，适配小型减速电机的输出轴加工精度。在轮毂法兰的侧面预留了一个径向的螺纹顶丝孔，这个结构的作用是在轴孔配合的基础上做二次轴向锁紧，顶丝端头可以直接顶在D型轴的平切面上，既可以防止轮毂在轴向冲击力作用下从轴端滑脱，也能进一步辅助传递扭矩，避免大扭矩输出时轴孔之间出现微幅转动磨损。很多初次接触小型机器人设计的从业者容易忽略这个顶丝的作用，实际上在竞技对抗场景中，机器人经常会出现侧面撞击、腾空跌落的情况，仅靠D型轴的过渡配合很难承受轴向的冲击载荷，顶丝锁紧可以把轮毂和轴牢牢固定为一个整体，避免轮组脱落直接失去行走能力。

　　从安装边界尺寸来看，这款轮毂的轴向总长度控制得非常紧凑，法兰座的方形轮廓尺寸刚好匹配对应轮辋的中心安装槽，不会突出轮体侧面占用额外的机身空间，对于内部布局极其紧张的小型战斗机器人来说，每毫米的轴向尺寸节省都能给电池、控制板、武器机构留出更多布置空间。轴套部分的外径做了统一的尺寸设计，可以兼容市面上常见的4mm内径微型轴承，部分需要做轮组悬挂的机型，可以直接在轴套位置压入轴承做转动支撑，不需要额外设计轴套转接结构，大幅简化轮系的设计流程。在实际选型应用中，这类轮毂除了战斗机器人场景外，也可以适配小型智能小车、桌面级移动作业平台的轮组搭建，只要驱动输出轴为4mmD型规格、轮体安装孔位节圆匹配，都可以直接选用。设计这类轮毂结构的时候，需要重点关注几个核心尺寸的公差：首先是D型轴孔的尺寸公差，过大会导致配合间隙大，正反转时存在冲击空程，容易在撞击时剪断顶丝；过小则会导致装配困难，甚至压装时出现轴套开裂的问题。其次是法兰面安装孔的位置度公差，如果孔位偏移，会导致轮体安装后出现偏心，转动时产生轮组跳动，不仅会增大行走阻力，还会影响机器人的直线行走精度。另外径向顶丝孔的螺纹深度也需要严格控制，过浅会导致顶丝啮合牙数不足，受冲击时容易滑牙失效，过深则会穿透轴套内壁，影响轴孔的配合精度。

　　从材质选型的角度，这类小尺寸轮毂如果采用3D打印加工，建议选择韧性较好的尼龙或者PETG材料，能够承受对抗中的冲击载荷，如果采用机加工方式，6061铝合金是性价比很高的选择，重量轻且强度足够，不会给小型机器人增加过多的负载。很多新手在设计这类轮毂时容易犯的错误是把轴套部分做的过薄，或者把顶丝孔布置在圆弧面位置，实际上顶丝顶在圆弧面上时，接触面积很小，锁紧力不足很容易出现打滑，把顶丝孔对准D型轴的平切面位置，才能让顶丝端面和轴面完全贴合，获得最大的锁紧摩擦力。另外法兰面和轴套的垂直度也需要严格保证，如果法兰面倾斜，轮体安装后会出现偏摆，高速转动时会产生明显的振动，影响行走的稳定性。这款轮毂的结构没有多余的复杂特征，所有的设计细节都是围绕小型移动设备轮组的实际装机需求出发，没有冗余的装饰性结构，在保证结构强度的前提下尽可能压缩了整体尺寸，是小型轮式移动机构传动连接的典型实用结构。
