NEMA17适配GT2皮带轮4:1减速齿轮传动结构

项目分类:通用机械零部件 发布时间:2026-01-21 ID:1129905
  • NEMA17适配GT2皮带轮4:1减速齿轮传动结构
  • NEMA17适配GT2皮带轮4:1减速齿轮传动结构
  • NEMA17适配GT2皮带轮4:1减速齿轮传动结构

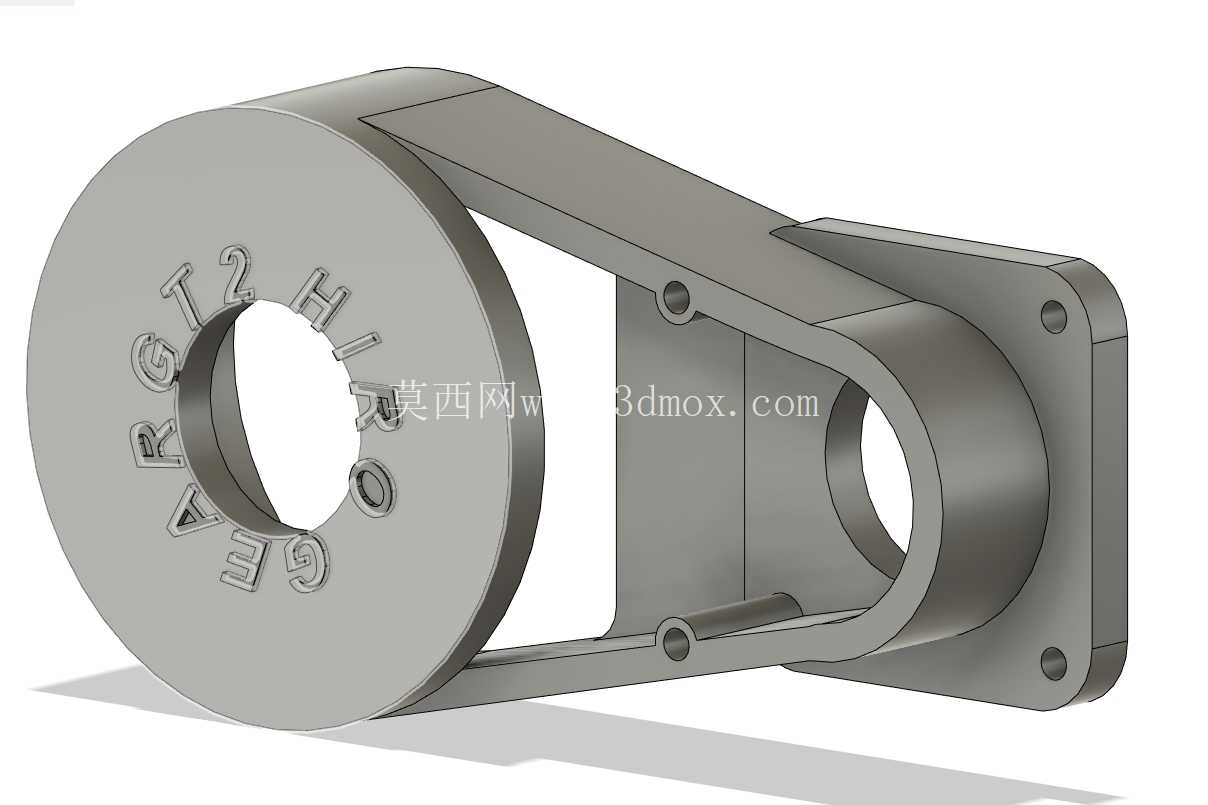

这套传动结构的核心适配对象是42规格的NEMA17步进电机,这类电机广泛应用在小型桌面级运动设备、实验室自动化载台、小型机器人关节驱动等场景里,很多做小型运动机构的工程师都清楚,NEMA17电机本身输出转速偏高、扭矩偏低,直连负载往往没法满足低速大扭矩的驱动需求,这套4:1减速的齿轮系统就是针对这个痛点做的匹配设计。

从实际使用场景来看,这套结构最适合用在对安装空间有严格限制的小型传动位,比如桌面3D打印机的挤出端改件、小型AGV的轮组驱动、实验室液体处理工作站的移载轴传动,还有DIY类小型机械臂的关节减速单元,这些场景普遍没有足够空间安装大规格的行星减速箱,同时对传动背隙有一定要求,齿轮啮合的直连减速结构刚好能平衡空间占用、传动精度和成本控制的需求。

设计思路上,整套结构完全围绕3D打印的工艺特性做了适配,没有设置过小的锐角结构、也没有需要高精度机加才能实现的配合公差,普通FDM打印机用常规PLA或者PETG耗材就能打印出可用的零件,不需要额外做支撑拆除后的二次精加工。齿轮参数选择上,主动轮采用20齿、从动轮采用80齿的直齿圆柱齿轮搭配,刚好实现4:1的减速比,这个减速比下,NEMA17电机在常规1.8度步距角下,输出端的步距分辨率会提升4倍,能有效降低低速运行时的扭矩波动,同时把电机的高速转动转化为负载端需要的低速大扭矩输出。

安装边界方面,整套结构的输入端完全匹配标准NEMA17电机的安装孔位,孔距保持31mm的标准尺寸,输出端预留了和GT2皮带轮匹配的安装轴径,不需要额外做转接件就能直接装配常用规格的GT2同步带轮,实现减速后动力向同步带传动链路的输出。结构的整体轮廓尺寸控制在紧凑范围内,径向最大尺寸不超过80齿从动轮的齿顶圆直径,轴向厚度刚好覆盖两个齿轮的啮合宽度加两侧轴承的安装位,不会在电机轴向方向占用过多安装空间,对于安装空间局促的小型设备来说,这个尺寸控制能大幅降低整体结构的布局难度。

功能特性上,直齿齿轮的啮合传动相比同步带减速有着更高的传动刚性,不会出现同步带长期使用后拉伸松弛导致的传动丢步问题,同时齿轮啮合的侧隙控制在适合3D打印零件的合理范围内,既不会因为侧隙过小导致转动卡滞,也不会因为侧隙过大出现反向传动的空程误差。整套结构的零件拆分逻辑也考虑了装配维护的便利性,两个齿轮分别做独立的安装定位,轴承位预留了标准轴承的压装余量,日常维护时只需要单独更换磨损的齿轮或者轴承,不需要整体替换整个减速单元。

在实际选型适配的时候,需要注意这套结构的负载上限和3D打印零件的材料强度匹配,如果用普通PLA材料打印,适合传递0.5N·m以内的输出扭矩,如果采用PETG或者碳纤维增强耗材打印,可以适当提升负载上限,但不建议超过1.2N·m的持续输出扭矩,避免轮齿发生断裂失效。另外装配时需要注意两个齿轮的中心距精度,中心距偏差过大会导致啮合过紧转动阻力大,或者啮合过松出现跳齿问题,设计时已经把中心距按照标准直齿圆柱齿轮的无侧隙啮合中心距做了定位,只要按照设计的安装位固定电机和从动轮轴,就能获得合适的啮合间隙。

这套结构没有做额外的密封外壳设计,本身就是作为开放式传动单元使用,适合安装在设备内部有防护的传动位置,如果用在有粉尘或者切削液的场景,还需要额外增加防护外罩,避免杂物进入齿轮啮合面加剧轮齿磨损。和市面上常见的同规格减速结构相比,这套结构的优势在于完全适配标准NEMA17电机的安装尺寸,不需要修改原有设备的电机安装位就能直接替换原有直连结构,实现减速增扭的效果,对于需要对现有小型设备做扭矩升级的场景来说,能大幅降低改造成本和设计周期。
