FRC竞赛Swerve驱动适配履带踏板结构

该履带踏板结构专为小型轮足复合式竞赛移动平台设计，核心适配Swerve转向驱动单元的安装接口，解决传统轮式结构在低附着场地抓地力不足、越障能力有限的问题。从实际赛事应用场景来看，这类履带踏板主要服务于FIRST机器人竞赛场地内的快速机动需求，场地内常铺设带纹理的发泡垫、存在一定高度的坡道与凸起障碍，普通橡胶轮在急转、急停时容易出现侧滑，而分段式履带结构能够通过更大的接地面积分散轮组载荷，提升驱动轮与地面的接触摩擦力，同时在跨越10mm以内的场地凸起时，不会出现轮体卡滞、动力中断的情况。

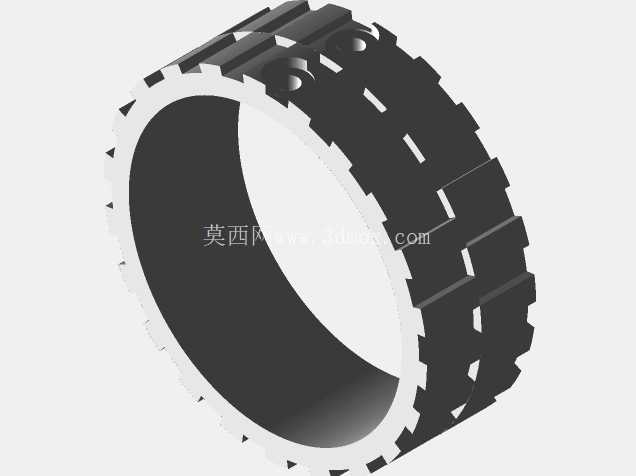

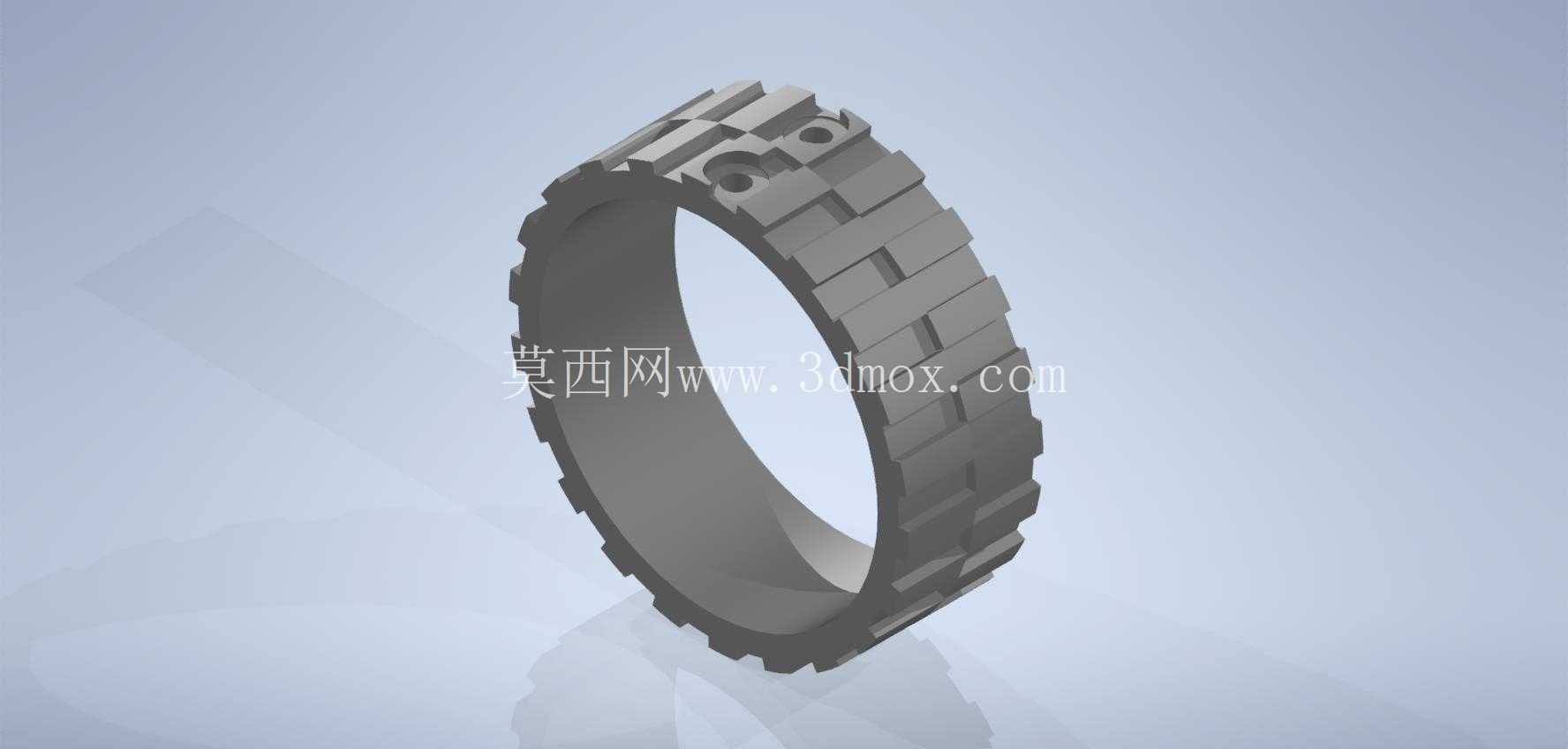

从结构设计思路来看，该履带采用分段式模块化拼接方案，单节踏板通过侧面的卡扣结构实现首尾相连，拼接完成后形成闭合环形结构，整体环体内径与Swerve驱动轮的外径完全匹配，安装时无需额外粘接或紧固件，依靠履带自身的张紧力即可与驱动轮的齿槽完全啮合，避免传动过程中出现跳齿、打滑问题。每一节踏板的外表面都设计有交错排布的块状凸起纹理，凸起高度控制在2mm，既能够在硬质场地上提供足够的侧向抓地力，又不会因为纹理过深导致转向时阻力过大，影响Swerve驱动的全向转向灵活性；踏板内表面则设计有与驱动轮齿形对应的定位凹槽，凹槽的公差控制在±0.1mm，保证传动过程中动力传递的平顺性，减少高速运转时的振动与噪音。

考虑到竞赛场景下的快速维护需求，该履带的单节结构具备互换性，当某一节踏板出现磨损或断裂时，无需更换整根履带，仅需拆卸对应损坏的节段即可完成替换，大幅降低赛事过程中的维护成本与更换时间。结构的安装边界经过严格校核，履带安装完成后，整体环体的外侧宽度比驱动轮宽度宽出3mm，既保证履带不会在运转过程中从驱动轮上滑脱，又不会超出Swerve驱动模块的整体安装轮廓，避免与机器人底盘的其他结构件发生运动干涉；履带的张紧量设计有1mm的调节余量，适配不同加工精度的3D打印驱动轮，即使驱动轮外径存在小幅公差，也能通过履带自身的弹性变形完成适配安装。

从材料适配角度来看，该结构专门针对TPU柔性耗材的3D打印工艺做了优化，每一节踏板的壁厚均匀控制在2.5mm，既保证履带整体具备足够的抗拉强度，不会在急加速、急停时出现断裂，又能让履带具备合适的弯曲柔性，顺利绕驱动轮完成回转运动；结构上没有设计大角度的悬空打印结构，打印时无需添加大量支撑，减少后期支撑去除的工作量，同时避免支撑残留影响履带的拼接精度与啮合性能。在实际装配过程中，该履带与ThriftyBot标准Swerve驱动模块的适配性经过验证，安装后履带与驱动轮的啮合间隙均匀，运转过程中不会出现偏磨、卡滞的问题，当驱动轮以最高转速运转时，履带的振动量控制在合理范围内，不会影响底盘上搭载的传感器、执行机构的正常工作。

从功能特性来看，该履带踏板除了基础的行走传动功能外，还在每一节踏板的侧面设计有拓展安装孔位，可根据赛事任务需求，额外加装防滑贴片、场地元素拾取挂钩等附属结构，无需对履带主体结构进行二次修改，拓展性能够满足不同竞赛队伍的个性化改装需求。结构的重量经过优化，单根完整履带的重量控制在50g以内，不会给Swerve驱动的转向电机带来额外的负载，保证转向响应速度与控制精度，符合竞赛机器人对轻量化设计的严格要求。在实际场地测试中，安装该履带的Swerve驱动模块，在干燥发泡垫场地的最大静摩擦系数比普通橡胶轮提升约30%，在带有少量灰尘的场地上，抓地力衰减幅度远小于普通轮式结构，能够稳定完成全向移动、急转、爬坡等动作，满足竞赛过程中的高机动性能需求。
