在各类旋转传动机构中,这类深沟球结构的滚动轴承是应用覆盖范围最广的支撑类零部件,从普通民用家电的电机输出端,到工业生产线的输送辊道支撑位,再到中小型机床的主轴辅助支撑段,甚至是代步车辆的轮系传动节点,都能见到同结构轴承的应用身影。它的核心作用是承接旋转轴系运行过程中产生的径向载荷,同时可兼顾一定比例的轴向载荷,将轴系运转时的滑动摩擦转化为滚动摩擦,大幅降低传动过程中的能量损耗与零部件磨损速率,延长整套传动机构的连续运行寿命。

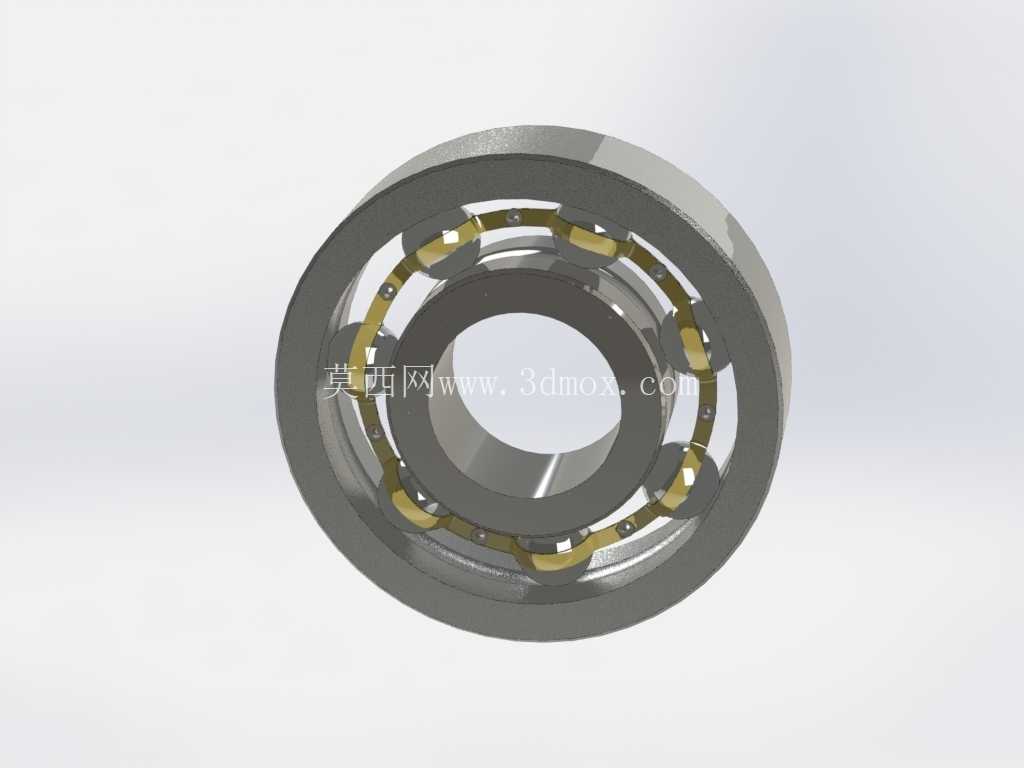

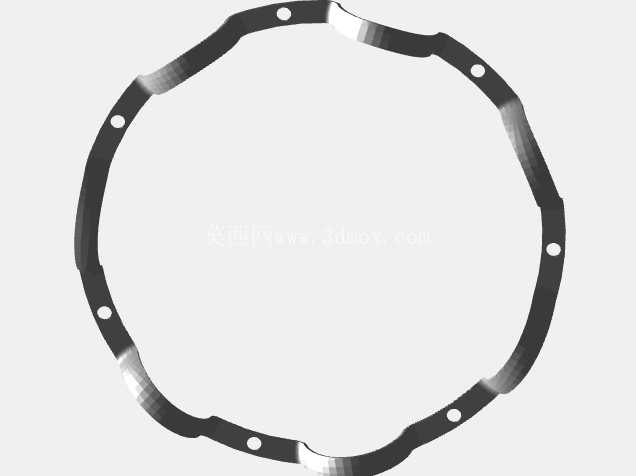

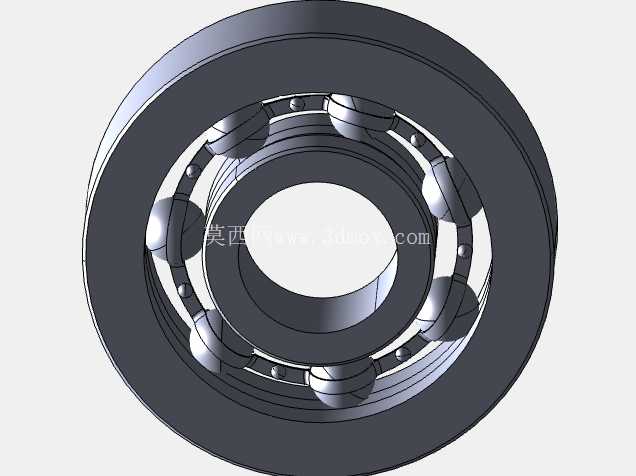

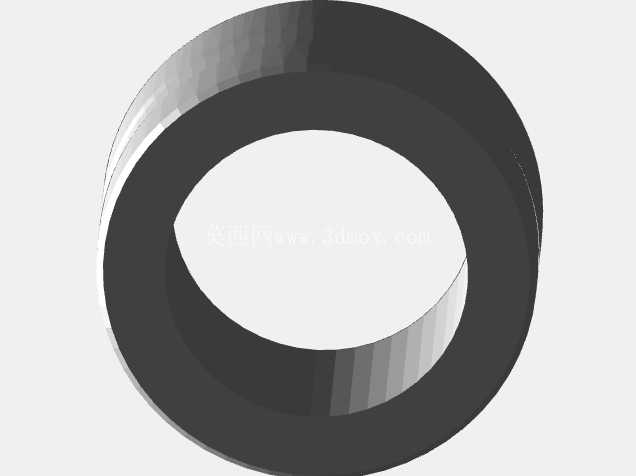

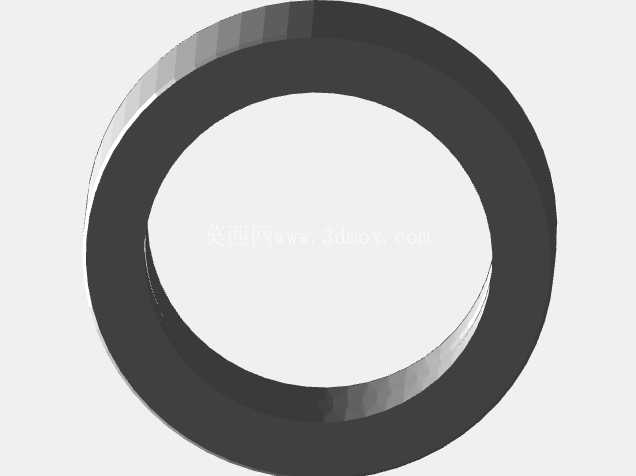

从结构设计逻辑来看,整套轴承分为四个核心组成部分:最外侧的外圈是与设备轴承座安装位配合的部分,外圆柱面的加工精度直接决定轴承安装后的同轴度表现,设计时外圈的外径公差需匹配轴承座孔的基轴制配合要求,通常轻载传动场景下采用过渡配合即可满足定位需求,重载冲击场景则需选用过盈配合避免外圈跑圈;内侧的内圈是与旋转传动轴配合的部分,内孔的公差带需匹配轴颈的加工精度,根据载荷方向与转速高低选择合适的配合松紧度,避免内圈与轴颈之间出现相对滑动磨损;夹在内外圈滚道之间的是滚动体,也就是均匀排布的钢球,钢球的直径一致性、圆度误差直接影响轴承运转时的振动值与噪音水平,设计时钢球的数量需根据额定动载荷的计算值确定,在保证滚道接触应力不超过材料许用值的前提下,尽可能优化钢球排布密度提升承载能力;用于分隔相邻钢球的保持架采用冲压铜合金材质,这种材质的自润滑性能较好,在高速运转时可降低钢球与保持架之间的摩擦阻力,同时保持架的兜孔间隙设计需兼顾钢球的活动余量与定位精度,间隙过大会导致钢球运转时窜动量大、噪音升高,间隙过小则会出现卡滞、加剧磨损的问题。
在安装边界的尺寸设计上,这类轴承的轴向尺寸相对紧凑,径向截面尺寸也控制在较小范围,适合安装空间受限的传动场景。设计时需要注意,轴承的安装倒角尺寸需与轴肩、轴承座孔的挡肩倒角匹配,避免安装时出现干涉导致轴承无法到位;同时轴肩与挡肩的高度不能超过轴承内圈、外圈的倒角高度,否则后续拆卸维护时无法使用拉马等工具卡住轴承端面,会大幅提升维护难度。在实际选型应用中,需要根据轴系的额定转速、载荷大小、运行温度区间来匹配对应的轴承精度等级与润滑方式,普通转速场景采用脂润滑即可满足长期运行需求,高速场景则需要设计对应的油润滑通道,保证滚道与钢球接触区域的润滑脂或润滑油能形成稳定的油膜,避免金属直接接触出现点蚀、胶合等失效形式。
建模过程中需要重点还原各部件之间的装配间隙:钢球与内外圈滚道之间的接触角符合深沟球轴承的标准设计值,保持架与钢球、内外圈之间的间隙控制在合理范围,既保证装配后各部件可相对转动,又不会出现过大的窜动量。同时滚道的曲率半径设计需与钢球直径匹配,保证接触应力分布均匀,避免应力集中导致轴承过早失效。这类轴承的结构通用性极强,只要尺寸参数匹配,可直接替换同规格的标准件使用,在设备维修、非标传动机构设计场景中,这类标准化的轴承模型可直接调用至装配体中,减少重复建模的工作量,提升整体设计效率。在进行轴系装配设计时,还需要考虑轴承的固定方式,通常内圈采用轴肩加弹性挡圈或者锁紧螺母固定,外圈采用轴承座端盖或者孔用挡圈固定,限制轴承的轴向窜动,保证轴系运转时的轴向定位精度。针对有密封需求的应用场景,还可在轴承两侧加装防尘盖或者接触式密封圈,避免外界的粉尘、水汽进入轴承滚道内部,同时防止内部的润滑脂泄漏,延长轴承的维护周期,这类带密封的结构在粉尘较多的工程机械、农业机械场景中应用尤为广泛。
