差速轮式移动机器人底盘结构设计

在室内移动作业场景中，差速驱动结构是小型移动机器人最常用的行走方案，这类结构无需额外转向机构，仅通过两侧驱动轮的转速差即可实现直行、转向、原地回转等动作，在仓储物料转运、实验室巡检、教育科研开发等场景中适配性极强。本次设计的差速驱动机器人本体，核心围绕紧凑空间内的行走稳定性展开，整体采用分层式承载结构，上层预留标准安装孔位，可直接搭载传感器模组、机械臂执行端、物料载台等功能组件，无需额外对底盘结构进行二次打孔改造，降低后续功能拓展的加工成本。

从结构设计逻辑来看，底盘主体采用对称式布局，两侧驱动轮安装位同轴度公差控制在0.1mm以内，避免因轮轴偏移导致行走过程中出现跑偏、轮胎偏磨的问题。底盘中部预留的空腔用于安装驱动电机、控制板、电池模组等核心电气元件，空腔边缘设置走线槽位，所有动力线与信号线可沿槽位规整排布，避免线束与运动部件产生干涉，同时也能减少线束杂乱带来的电磁干扰问题。底盘前后端设置万向从动轮安装位，从动轮高度可通过垫片进行微调，保证四个接触点（两侧驱动轮+前后从动轮）处于同一平面，防止在平整地面行走时出现单个驱动轮悬空、动力输出失效的情况。

在安装边界设计上，整体外轮廓尺寸适配常规室内通道通行需求，宽度控制在可顺利通过80cm宽标准门体的范围内，长度方向预留足够的传感器安装空间，可在前部搭载激光雷达、视觉摄像头等环境感知元件，不会因结构遮挡影响传感器的检测范围。底盘上层安装面的孔位采用通用间距设计，兼容市面上主流的控制器、传感器安装标准，不管是用于ROS开发的教学实验平台，还是用于厂区巡检的功能性机器人，都可以直接在该底盘基础上进行上层功能搭建。

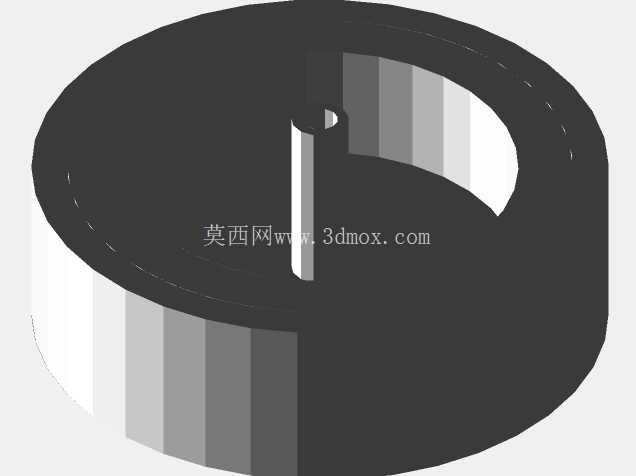

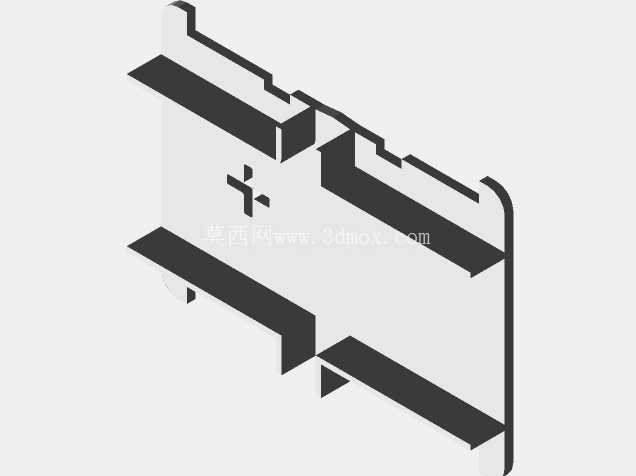

考虑到实际使用中的维护便利性，底盘侧板采用可拆卸式设计，无需拆解整体结构即可快速更换驱动轮、检修内部电气元件，驱动轮与电机输出轴采用键连接加顶丝固定的方式，既保证动力传输的可靠性，也能在轮体磨损时快速完成拆卸更换。结构的受力点集中在两侧轮轴安装座与底部承载梁位置，设计时对这部分结构做了加厚处理，可承载额定范围内的上层设备重量，不会因长期负载出现结构变形。在行走性能层面，差速控制的逻辑匹配该结构的轮距参数，原地回转时的回转中心与底盘几何中心重合，在狭窄空间内的转向灵活性更强，适合在货架排布密集的仓储区域、设备排布紧凑的实验室环境中完成移动作业。底盘底部距离地面的高度经过反复校核，既保证足够的通过性，可顺利越过地面常见的线缆、小尺寸台阶接缝等障碍，又不会因重心过高导致转向时出现侧翻风险。
