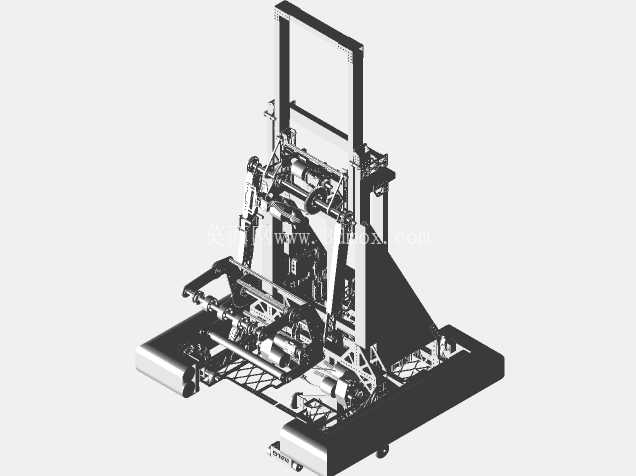

FRC赛事竞技机器人机械结构设计方案

该竞技机器人结构针对青少年机器人对抗赛事的场地规则与任务需求开发，整体采用框式承载底盘作为安装基准，底盘框架选用标准铝型材拼接成型，兼顾轻量化与抗冲击性能，可承受赛事对抗过程中的侧向碰撞、急停惯性带来的载荷，底盘底部预留标准轮系安装位，适配麦克纳姆轮或常规橡胶驱动轮的安装接口，可根据不同赛季的场地路面特性快速更换行走组件，轮系安装座设计有长条形调节孔，方便调整传动带张紧度，降低日常维护的拆装工作量。

上部作业机构采用龙门式升降框架作为主承载结构，框架两侧布置线性导轨作为升降导向件，配合同步带传动实现末端执行器的上下往复运动，升降行程覆盖赛事要求的物料拾取、放置高度区间，框架背部设置斜向加强筋连接到底盘主梁，抵消升降机构带载伸出时产生的倾覆力矩，避免高速移动过程中上部结构出现晃动。传动系统采用分级布置方案，驱动电机集中安装在底盘中部区域，降低整机重心高度，动力通过同步轮、传动轴分别传递至行走轮组与上部作业机构，传动路径上预留编码器安装位，可实时反馈各轴运动位置，为自动阶段的精准动作控制提供硬件基础。

从结构设计逻辑来看，整机所有外露安装孔均采用统一的英制规格，适配赛事常用的标准紧固件，方便参赛队员在备赛、赛事现场快速更换损坏零部件，所有电气元件的安装位均预留走线槽空间，线束可沿铝型材内腔、框架侧边的走线卡扣布置，避免运动过程中线束被传动部件剐蹭。上部执行器的安装接口采用快拆式设计，可根据不同赛季的任务需求，快速更换夹爪、发射机构、拾取滚轮等不同功能的末端组件，无需对主体框架进行大规模改动，缩短赛季迭代的设计加工周期。

安装边界方面，整机收拢状态下的外轮廓尺寸符合FRC赛事的起始区尺寸限制，所有突出部件均做圆角处理，避免对抗过程中对其他参赛队伍的设备造成结构性损坏，底盘离地间隙设置为常规赛事场地的容错高度，可顺利通过场地内的斜坡、凸起障碍等地形，不会出现底盘剐蹭地面的情况。整机的重量分布经过重心配平，静态下重心投影落在底盘轮组围成的支撑区域中心位置，高速急转、启停时不会出现侧翻风险，结构件的壁厚选择经过载荷校核，在满足强度要求的前提下尽可能去除非承载区域的材料，控制整机重量在赛事规则限定的范围内。

从实际应用场景出发，该结构可直接作为FRC赛事参赛队伍的基础底盘参考，也可根据具体赛季的任务要求拓展对应的功能模块，结构中预留的传感器安装位可适配视觉相机、限位开关、测距传感器等检测元件的安装，满足自动阶段的环境感知需求，所有传动部件的外侧均设置可拆卸的防护盖板，既可以避免杂物进入传动系统造成卡滞，也方便日常维护时快速拆开检查传动件的磨损情况。
