sigma compliance柔性步进电机夹持安装结构

在桌面级小型自动化设备、开源硬件项目以及3D打印机的运动轴搭建场景中，步进电机的固定一直是结构设计里容易被忽略却直接影响整机运行稳定性的环节。传统的电机固定方式多采用金属支架配合螺丝锁紧，不仅需要在安装板上预先加工对应孔位，装配时还要反复调整电机与传动部件的同轴度，遇到需要频繁拆装调整的原型验证阶段，反复拧动螺丝还容易造成塑料安装件的滑牙失效。这套基于sigma compliance柔性原理设计的电机夹持结构，恰好针对这类小批量原型制作、桌面设备改装的场景痛点，给出了无需额外紧固件的安装解决方案。

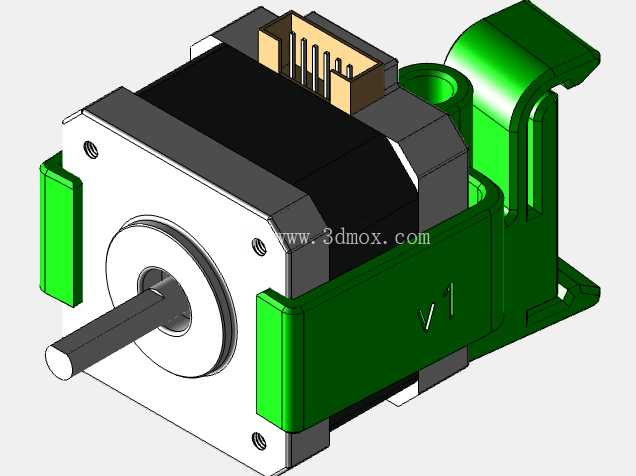

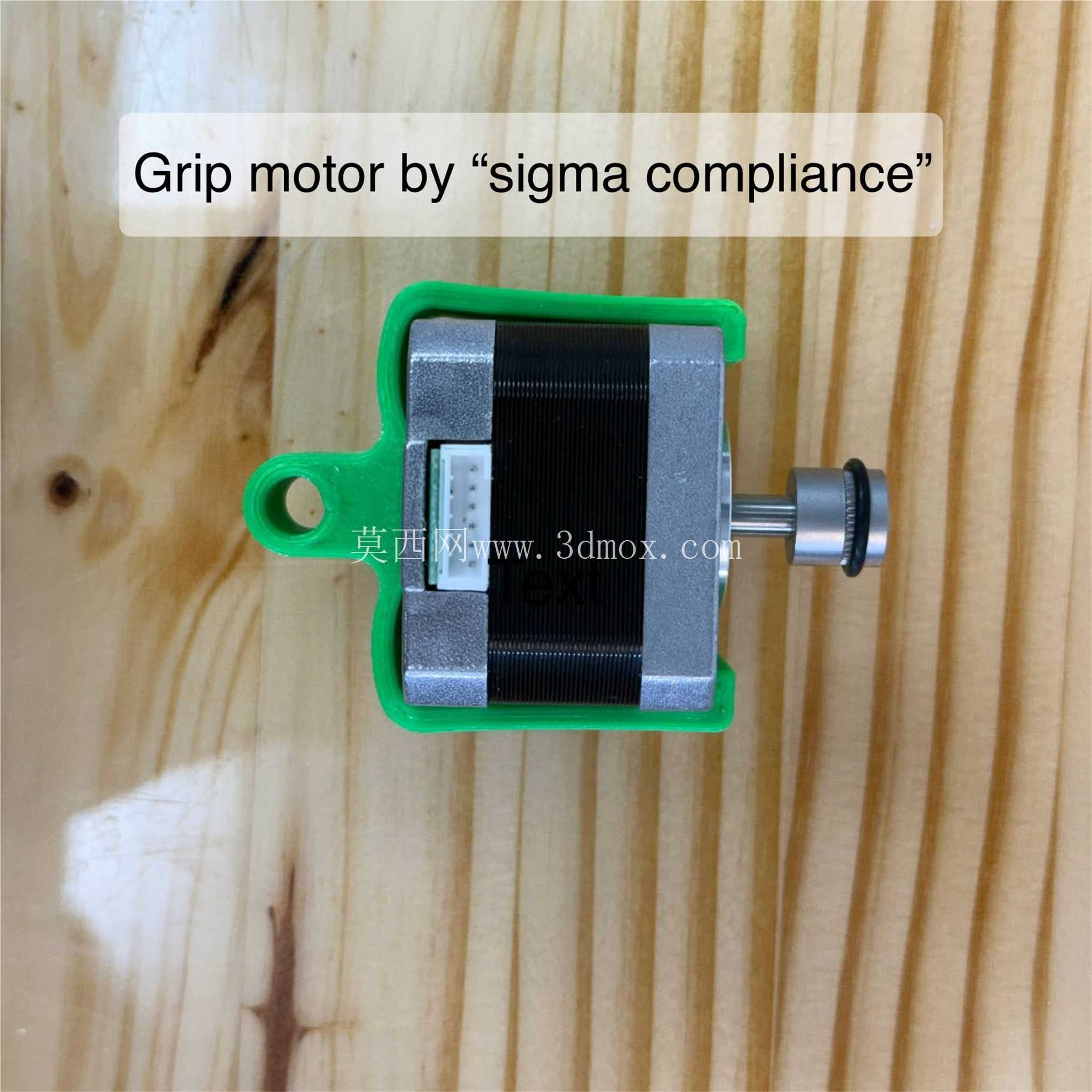

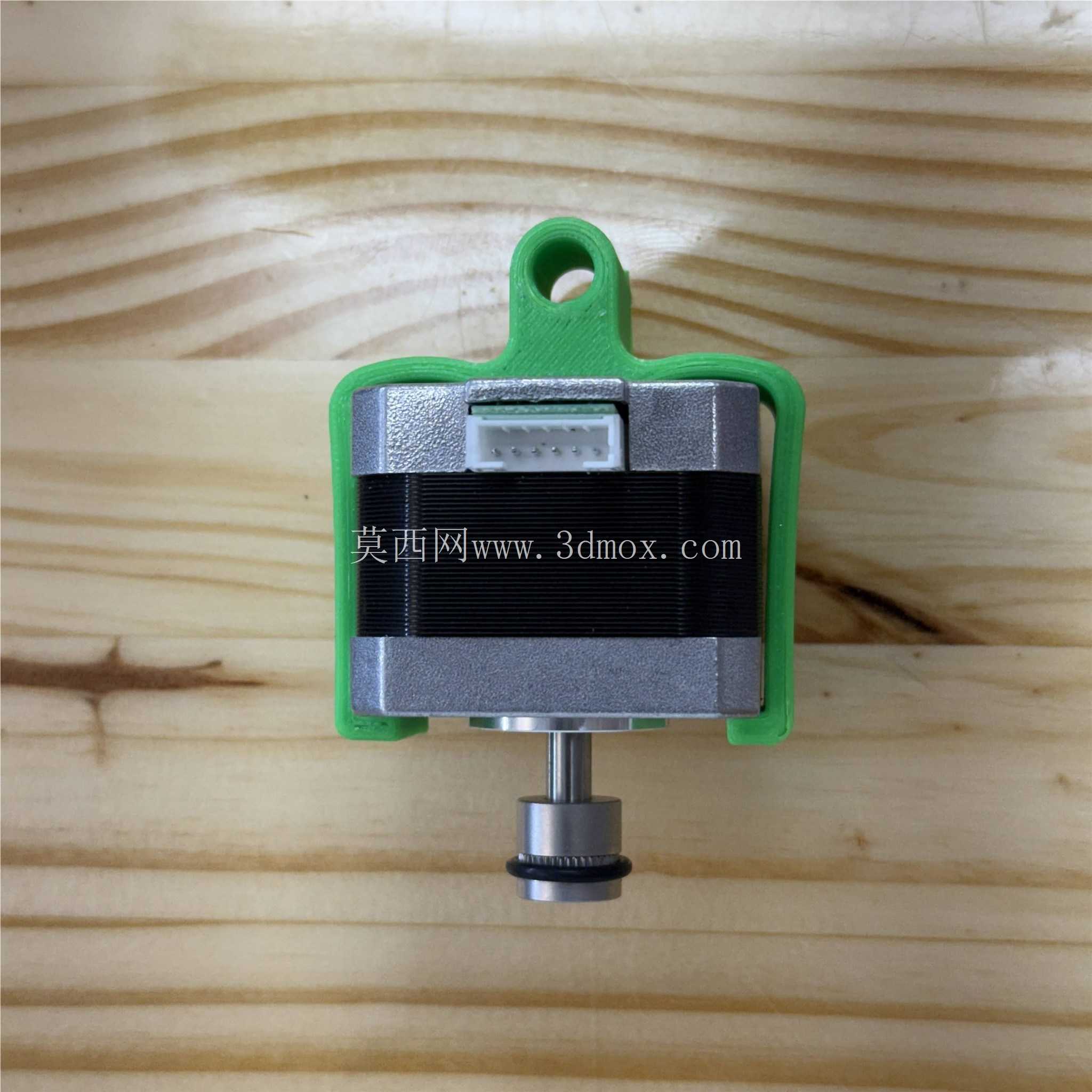

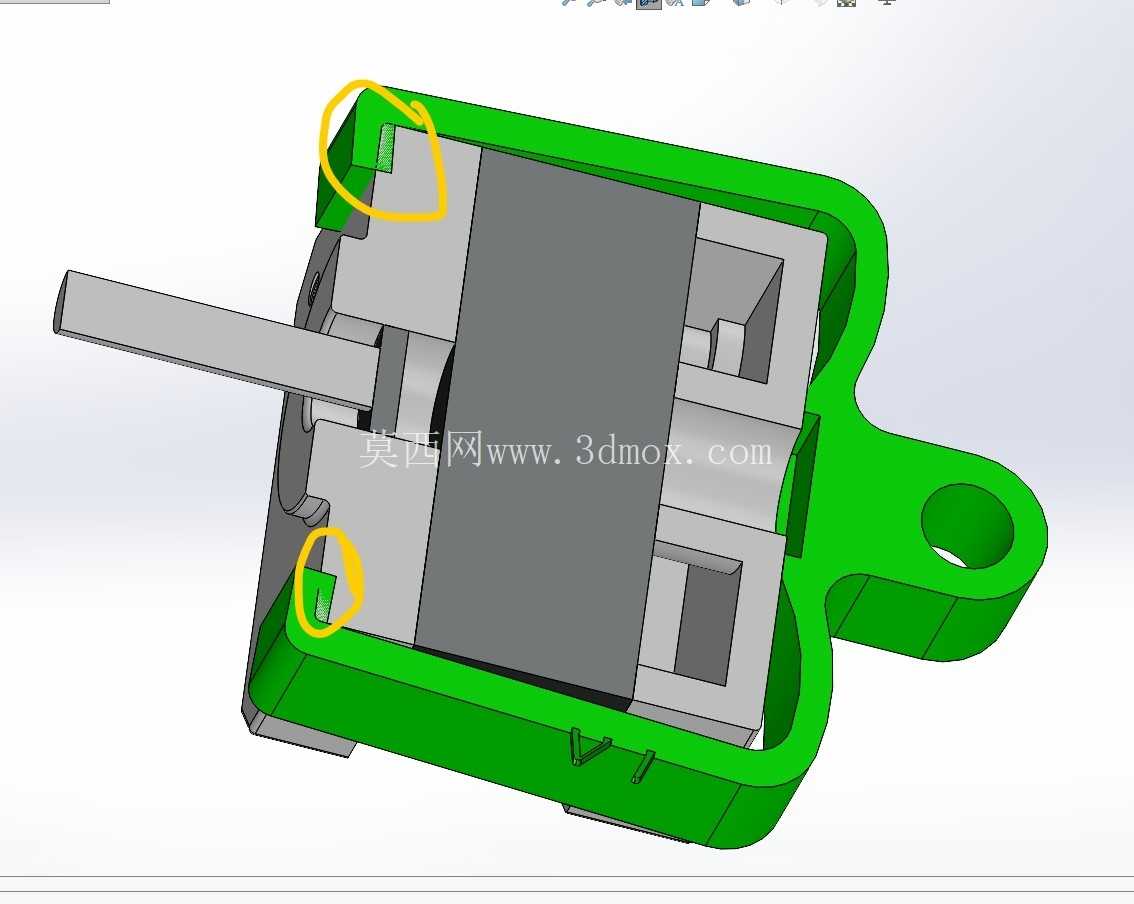

从实际功能特性来看，这套结构完全依托材料自身的弹性形变实现夹持锁紧，不需要额外的螺丝、螺母或者压片，只要将NEMA17规格的步进电机顺着支架的导向推入，支架臂的预变形就会自动抱紧电机的方形本体，安装到位后支架上的定位凸台会刚好卡入电机端面的安装间隙，避免电机运行时出现轴向窜动。很多做过小型设备改装的工程师都遇到过，采用ABS或者PLA打印的安装件，用螺丝锁紧时如果扭力控制不当，很容易造成安装柱开裂，尤其是在设备连续运行产生温升后，塑料件的强度下降，螺丝连接处更容易出现松动，导致电机轴与同步轮或者联轴器的同轴度偏移，引发传动异响、丢步甚至同步带跳齿的问题。而这套柔性夹持结构完全规避了螺丝连接的应力集中问题，夹持力均匀分布在电机本体的两个侧面，即使设备运行过程中产生小幅振动，支架的柔性结构也能吸收部分振动能量，反而比刚性螺丝连接的抗振表现更好。

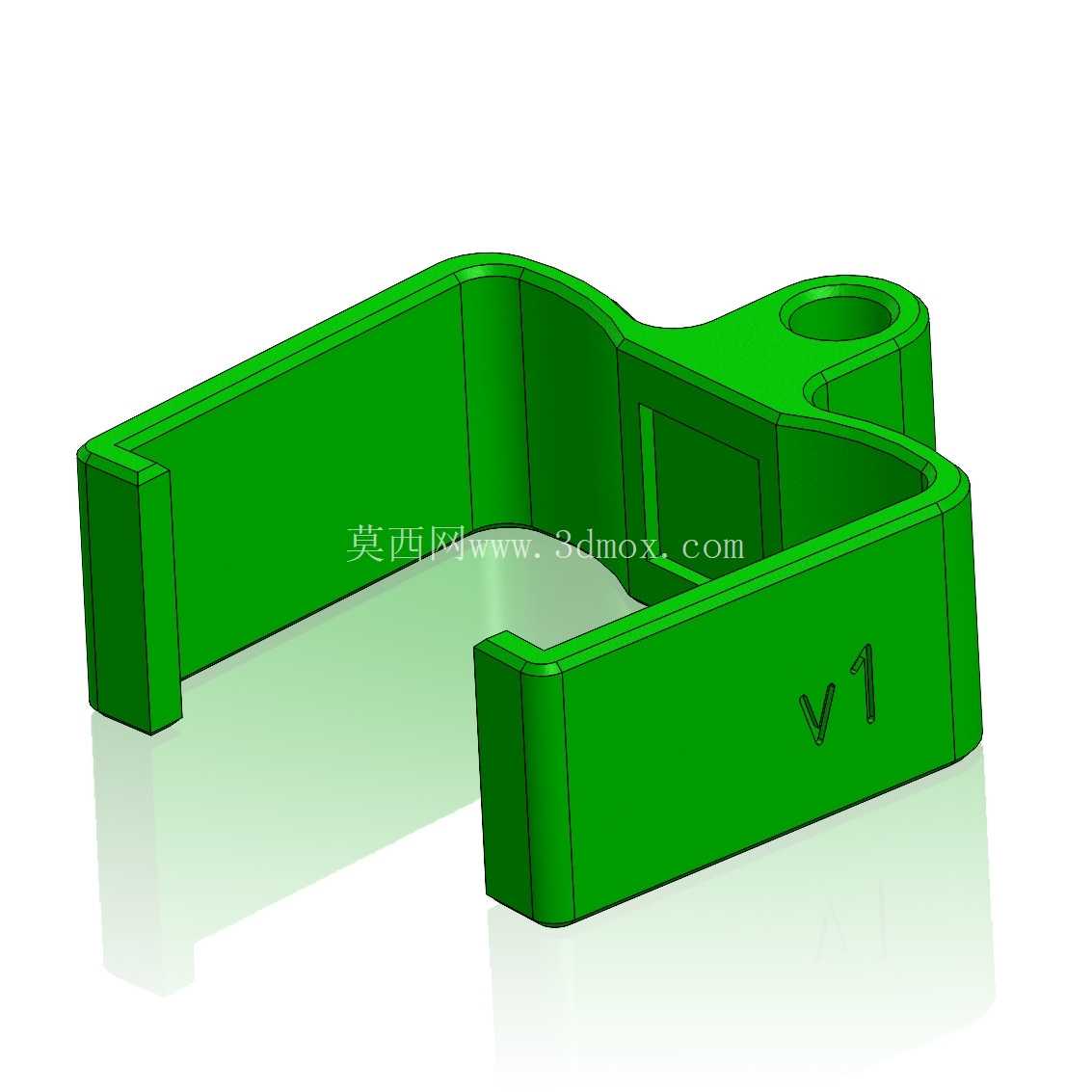

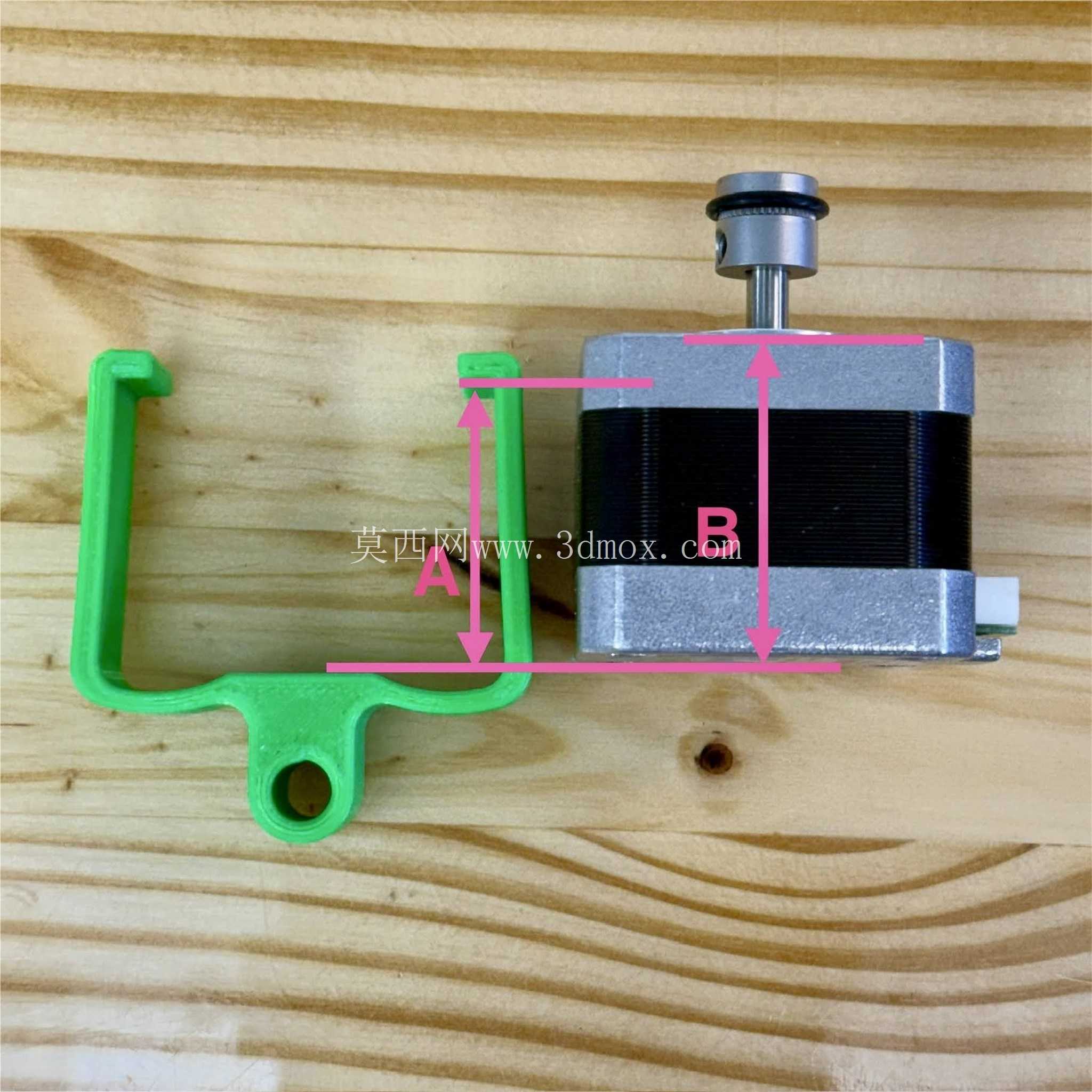

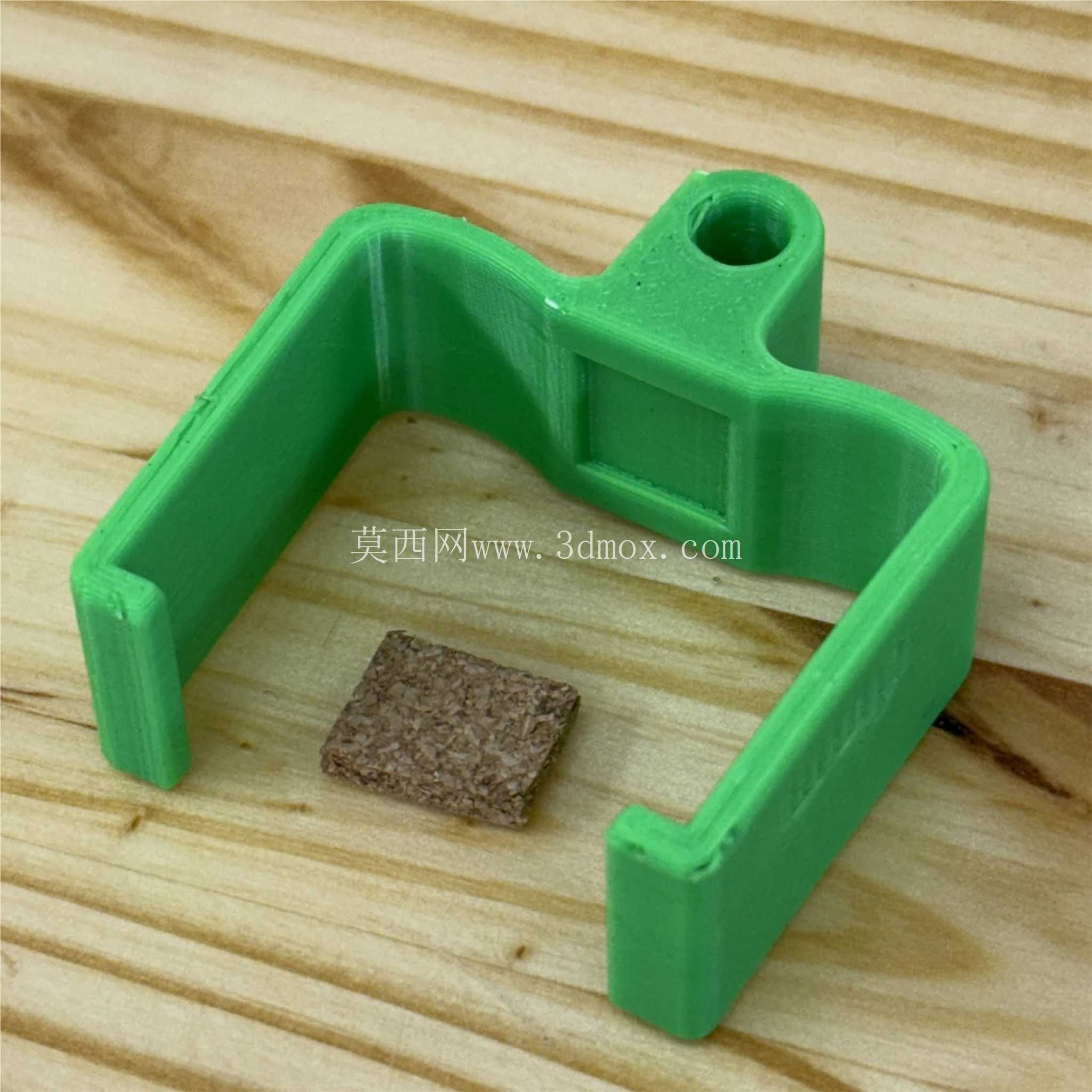

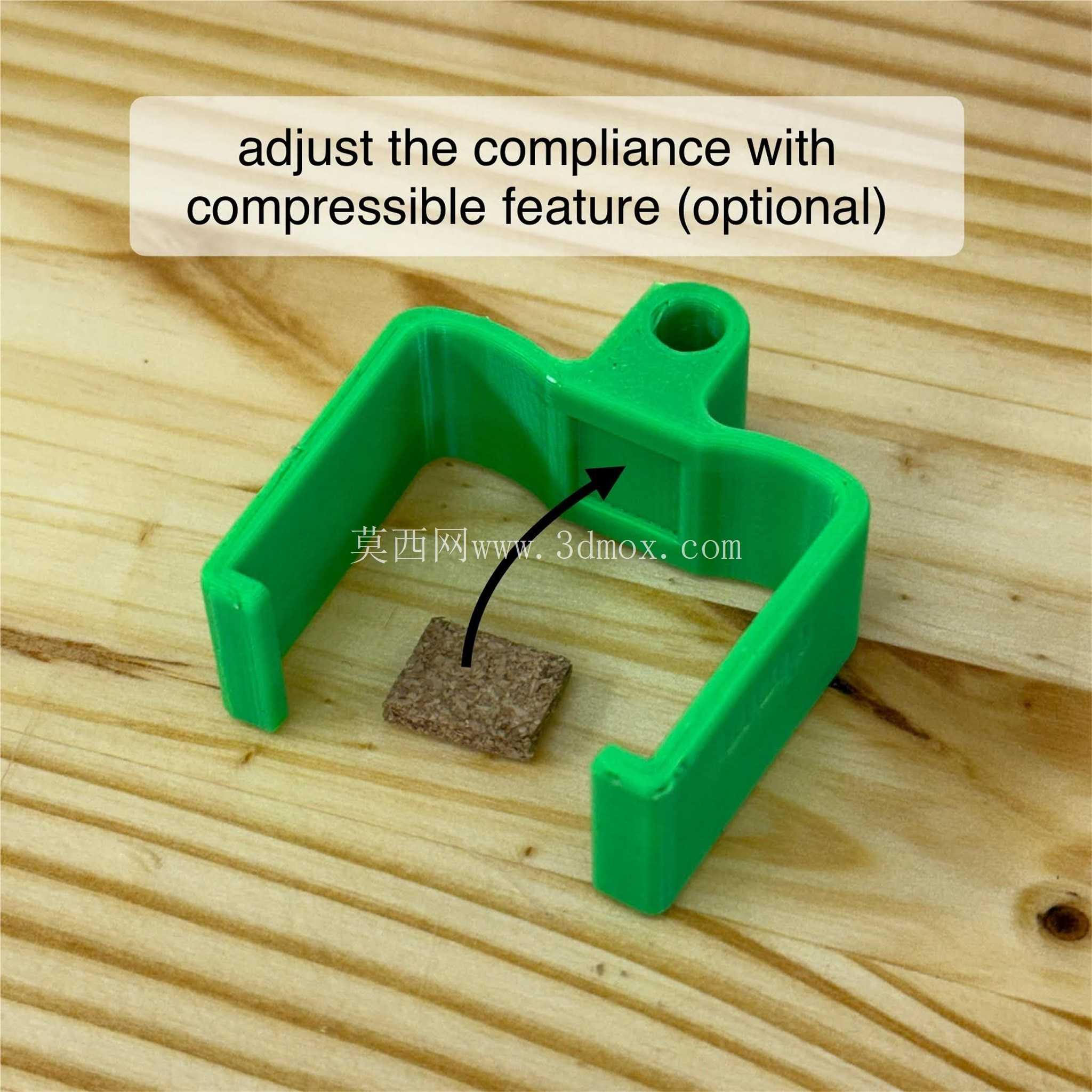

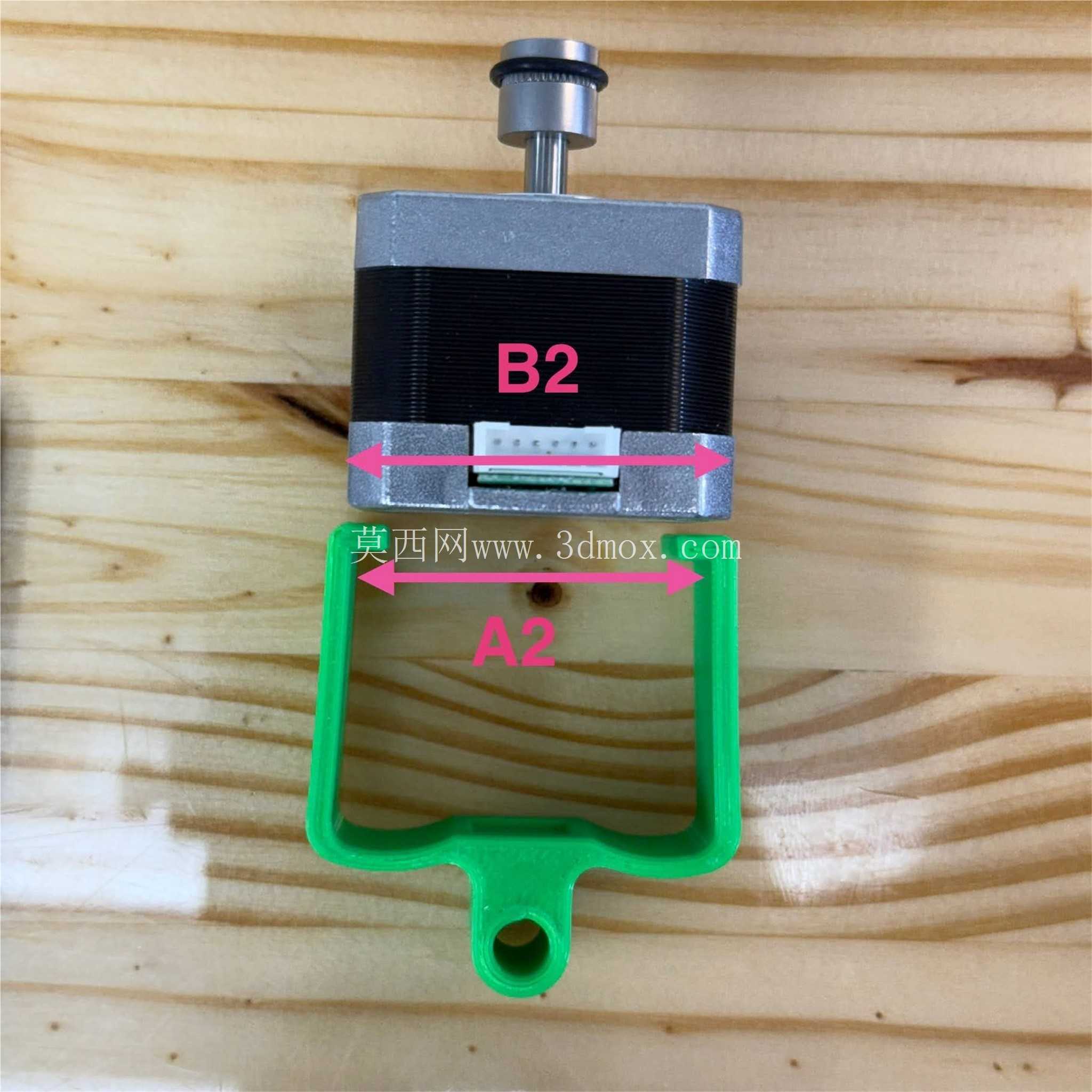

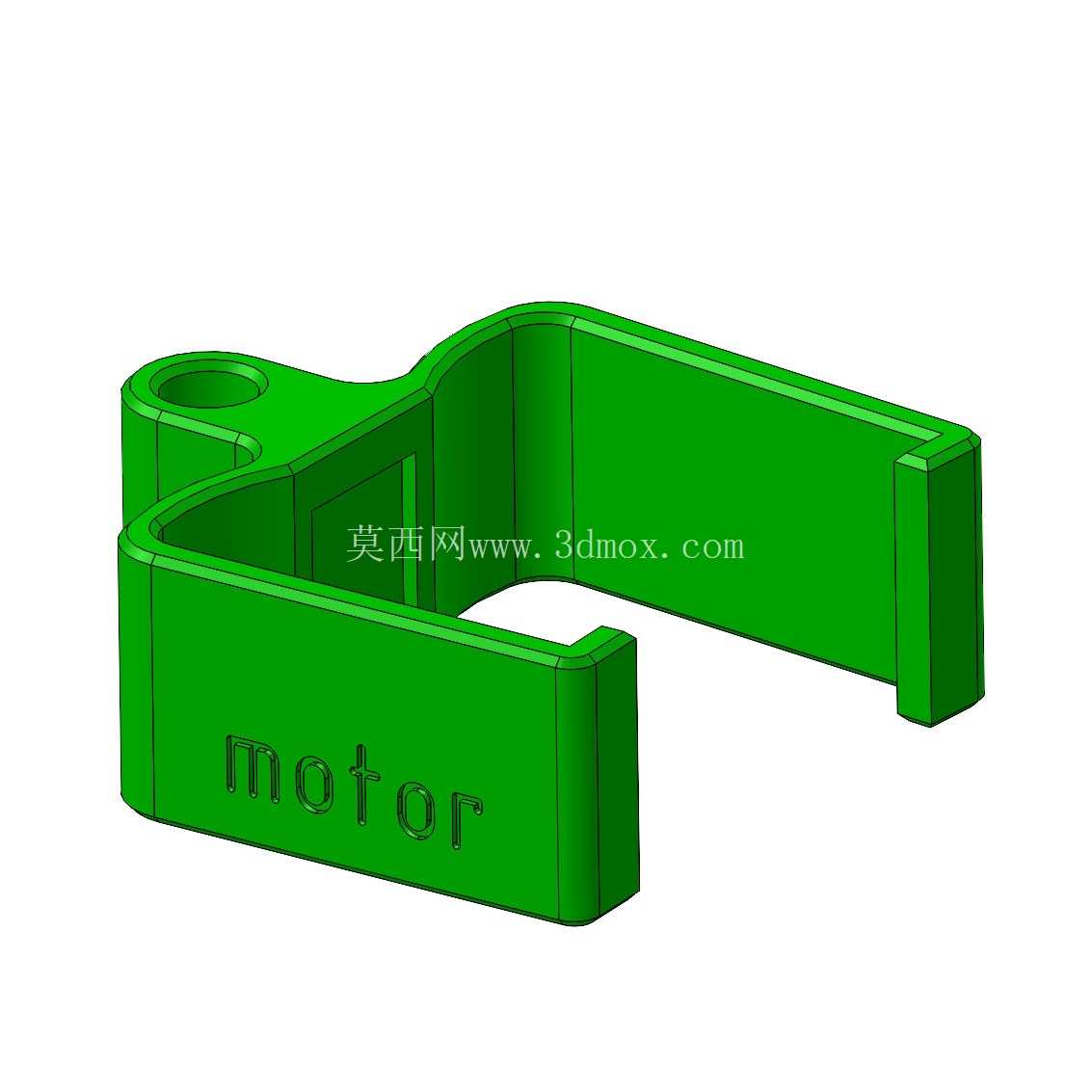

设计思路上，这套结构核心是利用了σ柔性技术的形变特性，在夹持臂的根部设计了特意弱化的挠性区域，当推入电机时，夹持臂会向外产生可控的弹性形变，臂端的内推挠度会给电机本体施加持续的预紧力，同时支架背部的贴合面设计了向前的预拱挠度，当电机装入后，背部的预拱变形会将电机向夹持开口方向推压，让电机的两个侧面完全贴紧夹持臂的内壁，不会出现晃动间隙。需要注意的是，不同厂家生产的NEMA17步进电机，本体长度和外壳的尺寸公差存在小幅差异，在实际建模调整时，需要根据选用的电机实际尺寸微调夹持开口的宽度以及挠性区域的厚度，如果夹持力过大，会导致电机推入困难，甚至造成支架臂在装配时断裂；如果夹持力过小，电机运行时的反扭矩可能会让电机在支架内出现转动偏移。对于采用FDM工艺3D打印制作的场景，直接使用通用ABS耗材的默认打印参数即可，不需要特意提高填充率，20%到30%的填充就足够提供所需的夹持强度，打印时注意将挠性区域的打印方向设置为与形变方向垂直，避免层间受力导致结构断裂。

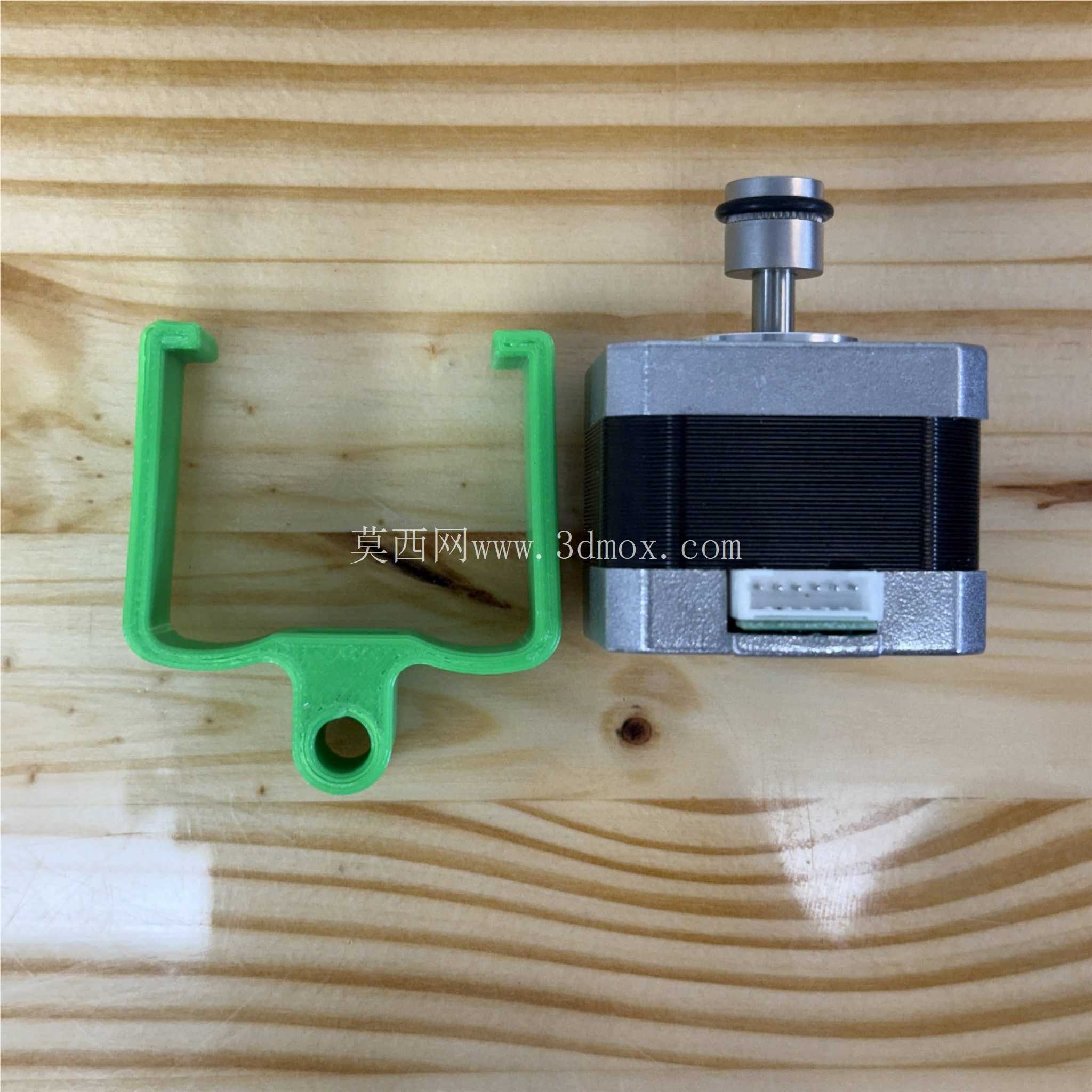

从安装边界和尺寸适配来看，这套支架专门针对42系列也就是NEMA17规格的步进电机设计，支架的整体外轮廓尺寸刚好包裹电机的方形本体，侧边的安装挂耳预留了固定孔，可以直接将整个夹持组件固定在设备的安装背板或者铝型材框架上，不需要额外设计转接件。安装时不需要复杂的工装，只要对准夹持开口将电机平稳推入，听到轻微的卡扣到位的触感就说明安装完成，拆卸时只要轻轻向外掰开两个夹持臂，就可以直接将电机取出，非常适合需要频繁调整电机位置、快速迭代原型的开发场景。在实际的OpenLab开源实验项目以及小型桌面自动化设备的搭建中，这种无紧固件的快装结构能大幅缩短装配调试的时间，尤其是在做结构方案验证阶段，不需要反复打孔攻丝，只要打印出对应尺寸的支架就可以快速完成电机的安装固定，测试过程中如果需要调整电机的轴向位置，也可以快速拆卸调整后重新装入，比传统的螺丝固定方式效率提升很多。另外，这种柔性夹持结构还能补偿一定的安装面平面度误差，即使安装背板存在小幅的不平整，支架的柔性变形也能自动适配，不会因为安装面的误差导致电机轴出现偏斜，这一点在采用3D打印制作安装板的场景中优势格外明显，毕竟3D打印的零件很难做到机加工级别的平面度，传统刚性支架安装时如果安装面不平，很容易导致电机轴受到径向力，加剧轴承磨损，而柔性夹持结构可以通过自身的小幅变形抵消这类安装误差，延长电机的使用寿命。
