真空推进器离心叶轮结构设计

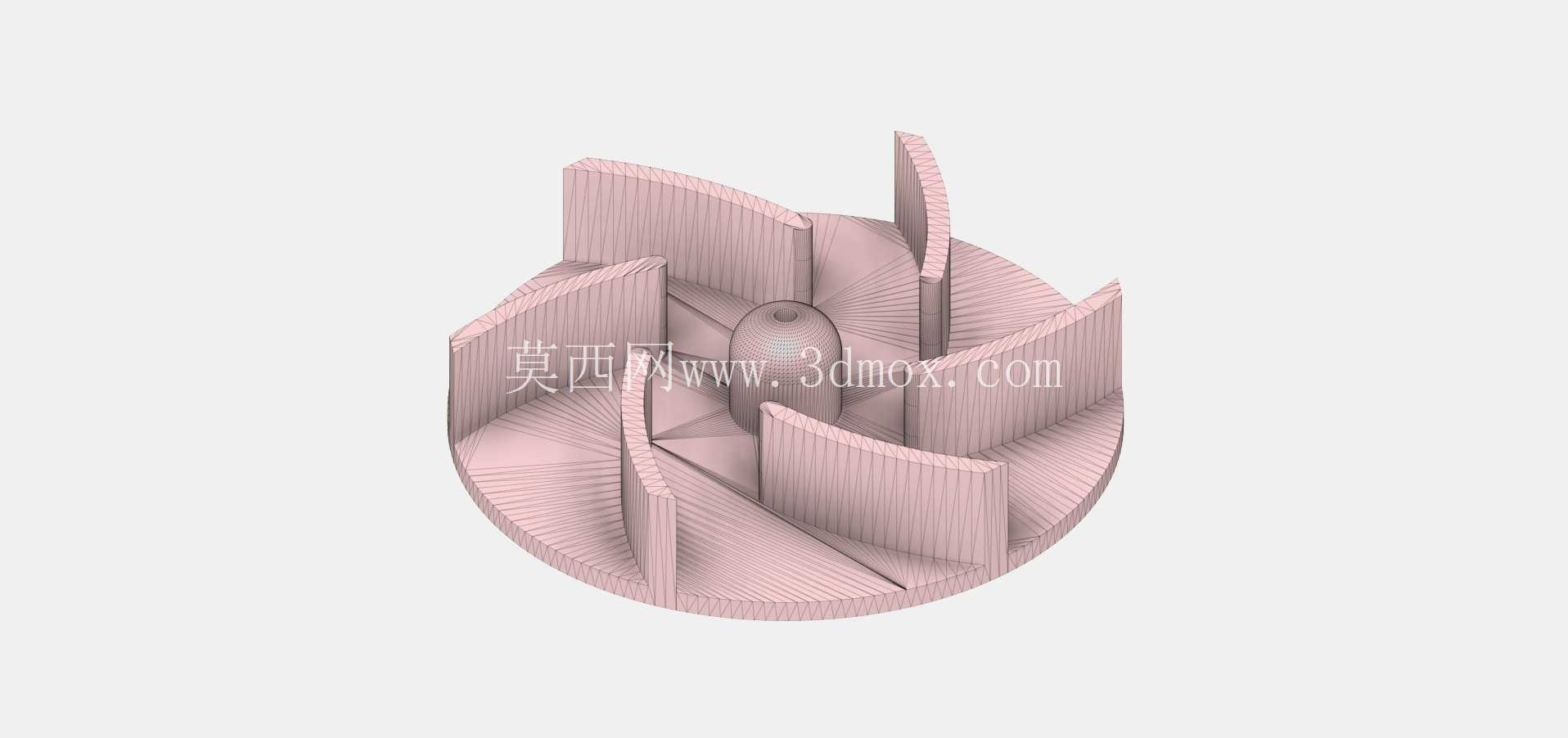

在流体动力输送、真空负压发生、小型推进动力单元的实际工程场景中，叶轮作为核心做功部件，其结构设计直接决定整套系统的工作效率、运行稳定性与负载适配能力。这款真空推进器的叶轮采用后向离心式叶片布局，整体为一体式圆盘基座结构，中心设置带定位凸台的安装轴孔，可直接与驱动电机的输出轴配合，轴孔周边做了加厚凸台处理，避免高速旋转时轴孔位置出现应力集中导致的开裂变形，安装时轴孔与输出轴采用过渡配合，搭配端面顶丝即可完成周向与轴向的固定，不需要额外设计复杂的连接法兰，能有效压缩动力单元的轴向安装尺寸。

从实际应用场景来看，这类叶轮可适配小型真空发生装置、低噪管道排风单元、小型水下推进器等多种设备，在真空发生场景中，叶片旋转时带动腔体内的空气沿径向甩出，在中心进气区域形成稳定负压，配合密封腔体即可实现持续的真空抽吸效果；在水下推进场景中，叶片的曲面弧度经过优化，可在较低转速下推动水流获得足够推力，同时减少水流紊流带来的能量损耗与运行噪音。叶片采用等厚曲面设计，共设置8片沿圆周均匀分布的叶片，每片叶片从中心凸台位置向外缘平滑延伸，叶片与圆盘基座的连接处做了圆角过渡处理，避免直角连接位置在长期交变载荷下出现疲劳断裂，叶片的出口安装角经过反复校核，既保证流体获得足够的动能，又能控制叶片出口处的流动分离，降低无用功损耗。

设计过程中优先考虑了一体成型的工艺可行性，整体结构没有倒扣、薄壁锐角等不利于加工的特征，不管是采用3D打印快速打样验证，还是采用注塑、铸造工艺进行批量生产，都不需要设计复杂的模具抽芯结构，能有效降低生产制造成本。叶轮的整体外轮廓为规则圆形，安装时只需要保证叶片外缘与腔体内壁的间隙控制在合理范围即可，不需要额外调整叶片的周向位置，安装容错率较高，适合批量装配场景。从安装边界来看，叶轮的轴向厚度控制在较小范围，中心安装凸台的高度略高于叶片根部的高度，安装时凸台端面可直接与电机轴的轴肩贴合，实现轴向定位，不需要额外加装定位垫片，能进一步简化装配流程。

在实际运行特性上，这款叶轮的叶片曲面沿高度方向做了轻微的扭曲设计，可适配不同转速下的流体流动状态，在额定转速区间内运行时，流体在叶片间的流道内流动顺畅，不会出现明显的涡流与回流，能有效降低运行时的振动与噪音。叶轮的圆盘基座背面为平整平面，可根据实际使用需求加装平衡配重块，做动平衡校正，保证高速旋转时的运行稳定性，避免因动平衡超标导致的电机轴承磨损、整机振动过大等问题。针对不同的使用介质，只需要调整叶轮的制作材料即可适配，比如输送空气时可采用ABS、尼龙等轻质工程塑料，降低整体转动惯量，提升启动响应速度；输送液体或者在有腐蚀的环境中使用时，可采用不锈钢、铜合金等金属材料制作，提升部件的耐腐蚀性与结构强度。

在结构细节处理上，每片叶片的外缘都做了微小的倒角处理，避免安装过程中叶片边缘刮伤腔体内壁或者密封件，同时也能减少叶片外缘与流体接触位置的尖端扰流，进一步提升运行效率。中心轴孔的内壁可根据实际电机轴的形式加工键槽或者顶丝孔，适配不同的连接固定方式，不需要对整体结构做大幅修改，具备较强的适配通用性。流道的宽度从中心向外缘逐渐扩大，符合流体在离心力作用下的流动特性，能保证流体在流道内平稳加速，减少流动过程中的压力损失，提升能量转换效率。
