小型车床滑台末端改装支撑固定支架

　　在小型桌面级车床的DIY改装场景中，不少玩家会针对国产仿制Unimat 6合1小型车床做进给结构升级，这类设备原本的滑台末端没有预留额外的功能扩展安装位，当用户需要加装调节轮、外置进给限位或者辅助检测元件时，往往会遇到安装基准缺失、固定点强度不足的问题，这套支架就是针对这一实际改装需求设计的专用固定结构。从实际使用场景来看，这类小型车床多用于手工模型加工、小尺寸精密零件打样、教学实训场景，设备本身的集成度较高，原厂结构预留的改装冗余非常有限，很多改装玩家之前会采用3D打印临时支架或者铝板手工弯折的方式做固定件，但这类自制件要么强度不足，在进给受力时容易出现形变，导致调节轮同轴度偏差，要么安装孔位匹配度差，需要反复扩孔修配，安装效率很低。这套支架的设计完全贴合原机滑台的末端轮廓，不需要对原机床的滑台结构做任何切削、钻孔等破坏性改动，直接利用滑台原有的螺栓孔位就能完成锁紧固定，安装时只需要拆下原滑台末端的原有端盖，将支架的贴合面与滑台端面完全对齐，穿入原有规格的紧固螺栓就能完成固定，整个安装过程不需要额外制作转接件，也不会破坏原机床的原有结构，后续如果需要恢复原厂状态，只需要拆下支架装回原端盖即可，不会对设备造成不可逆的改动。

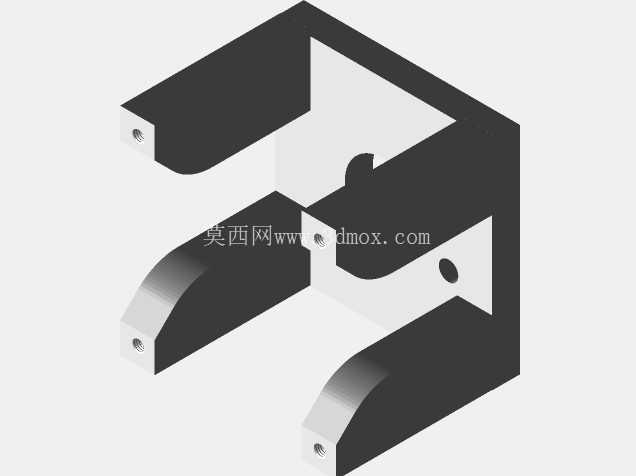

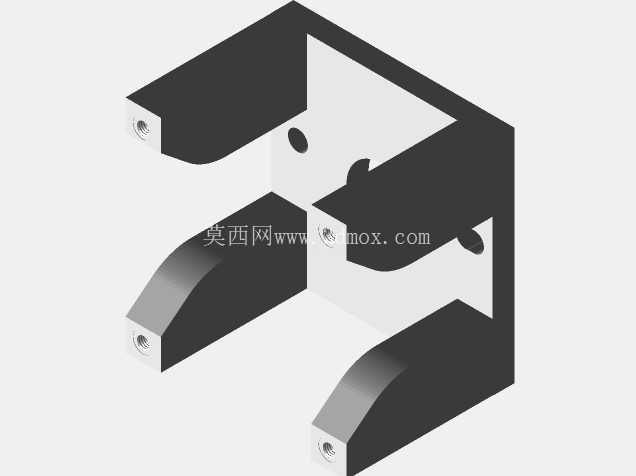

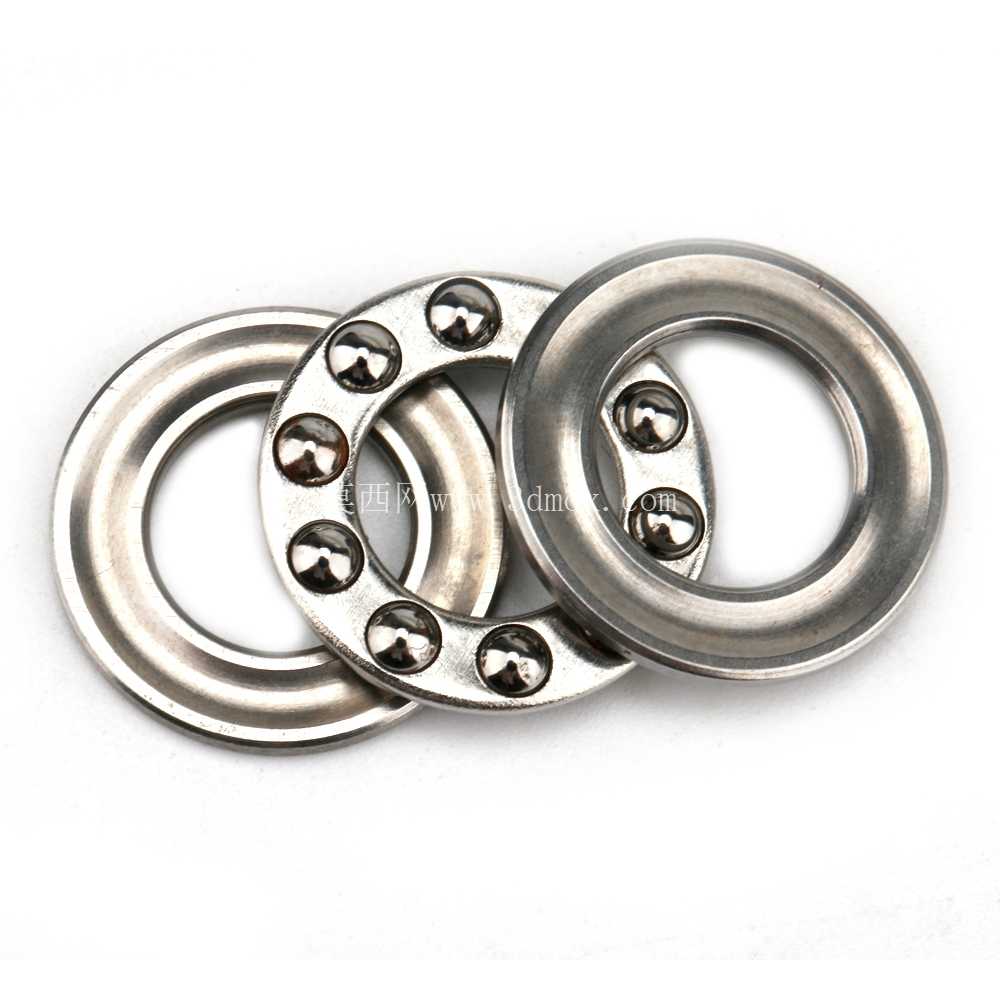

　　从结构设计细节来看，支架整体采用L型的承力结构，两个垂直分布的安装臂分别对应滑台的两个相邻安装端面，每个臂的末端都预留了标准的内螺纹安装孔，用来固定4mm×8mm规格的扁平滚珠轴承，轴承的内孔用来穿入调节轮的传动轴，保证传动轴转动时的同轴度，避免手动调节进给时出现卡顿或者窜动的问题。支架的折弯处做了加厚的承力筋设计，在安装臂受力时，折弯位置不会因为长期受力出现疲劳形变，保证长期使用后的安装精度。

　　安装边界方面，支架的整体外轮廓完全避让了滑台的运动行程范围，当滑台在全行程范围内往复移动时，支架不会和床身、刀架、尾座等周边部件产生运动干涉，两个轴承安装位的中心高与原机调节轮的设计中心高完全一致，不需要额外调整传动轴的高度就能直接适配原厂或者改装的调节轮组件。在实际功能表现上，这套支架解决了小型车床改装调节轮时的安装基准问题，相比自制的固定件，其加工精度更高，轴承安装位的同轴度可以控制在0.02mm以内，手动转动调节轮时的阻尼感均匀，不会出现偏心导致的顿挫感。同时支架的结构完全覆盖了滑台末端的裸露传动部位，一定程度上也能避免加工产生的金属切屑掉入滑台的传动缝隙中，减少日常使用时的清理维护工作量。

　　对于从事小型机床改装、桌面级加工设备优化的结构设计人员来说，这类支架的设计思路很有参考价值：在做存量设备的改装结构设计时，首先要遵循无破坏安装的原则，尽可能利用设备原有的安装孔位和定位基准，减少额外的加工工序；其次要充分考虑运动部件的干涉边界，所有加装的结构都不能超出设备原有运动包络的安全范围；最后承力部位的结构强度要匹配实际受力场景，手动调节的进给结构受力不大，但需要长期保持尺寸稳定性，因此在折弯处做局部加强的设计，既能控制整体的重量和材料成本，又能满足长期使用的强度要求。很多入门级的改装设计往往会忽略安装基准的匹配度，导致最终装配件出现同轴度偏差，反而影响了原设备的加工精度，这套支架在设计时直接以原滑台的端面作为定位基准，安装臂的长度和轴承位的位置都经过实际装配验证，装配后不需要额外做校准就能达到使用要求，非常适合非专业机加工背景的DIY爱好者使用，不需要配备专业的加工设备就能完成整个改装流程。
