立式PSK接插件公母对接连接器结构

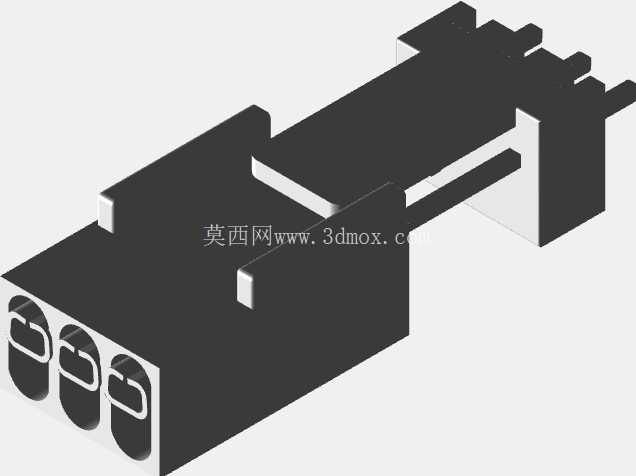

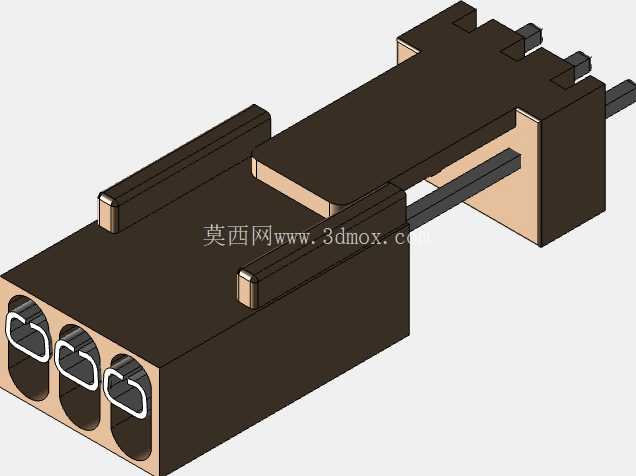

　　在低压电气控制回路、小型通讯设备内部布线、消费类电子主板外接拓展模块的场景里，这类立式插装的PSK接插件是实现板对线、板对板快速连通的核心基础元件，区别于卧式贴装的同规格连接器，立式结构的插合方向垂直于PCB安装面，能在设备内部纵深方向预留足够的插拔操作空间，避免相邻元件干涉插拔动作。从实际使用场景来看，这类连接器常被用在工业小型传感模块的信号引出端、楼宇对讲设备的内部接线排、便携通讯终端的外接功能模块接口处，插合后能实现3路独立信号或小电流供电回路的稳定连通，公端插针采用带定位凸台的基座设计，插合时能自动校正插合角度，避免插针歪斜导致的接触不良问题。

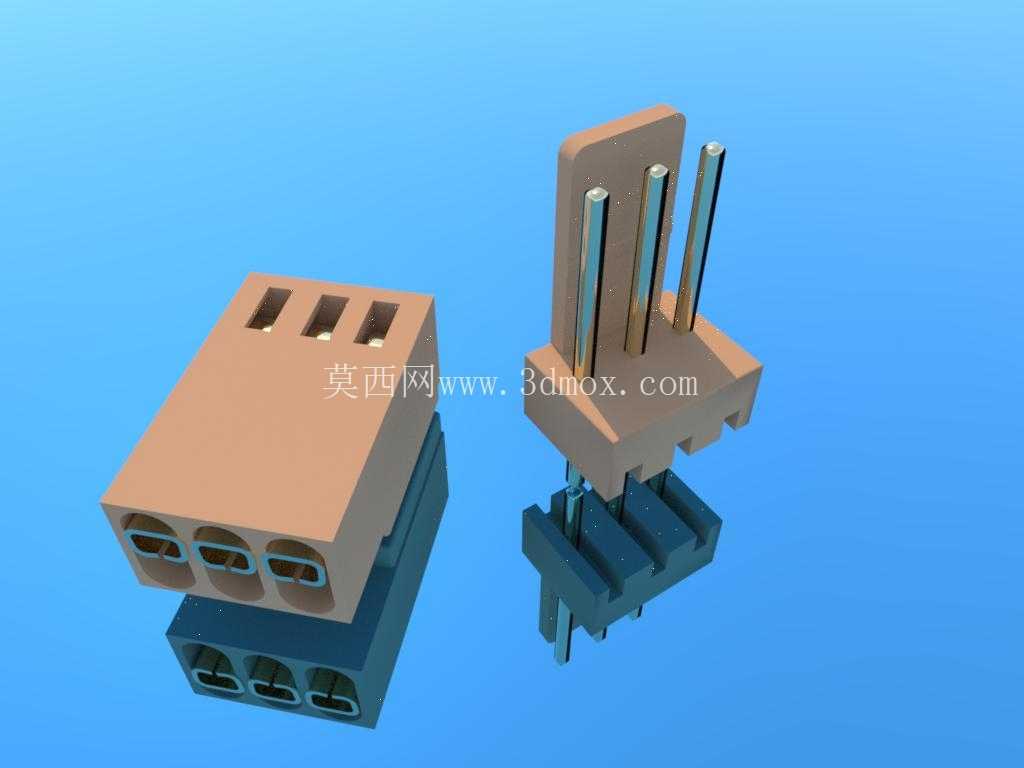

　　从结构设计逻辑来看，母端基座采用上下双层限位结构，上层的三个方形插孔内置弹性接触铜片，铜片的接触端做了圆弧收口处理，公端插针插入时能顺着圆弧面滑入接触区，不会出现铜片被插针顶翻的失效情况；母端基座底部设置了三个贯穿的定位卡槽，插装到PCB板上时，卡槽能和板上预先冲制的定位凸点卡合，过波峰焊时不会因为焊锡的表面张力出现基座偏移、浮高的问题。公端的插针采用直插式设计，插针根部和基座注塑为一体，插针露出基座的长度经过匹配设计，插合到位后插针的接触段完全没入母端插孔的弹性接触区，不会出现插合过浅导致的接触电阻过大，也不会因为插合过深顶坏母端内部的弹性结构。

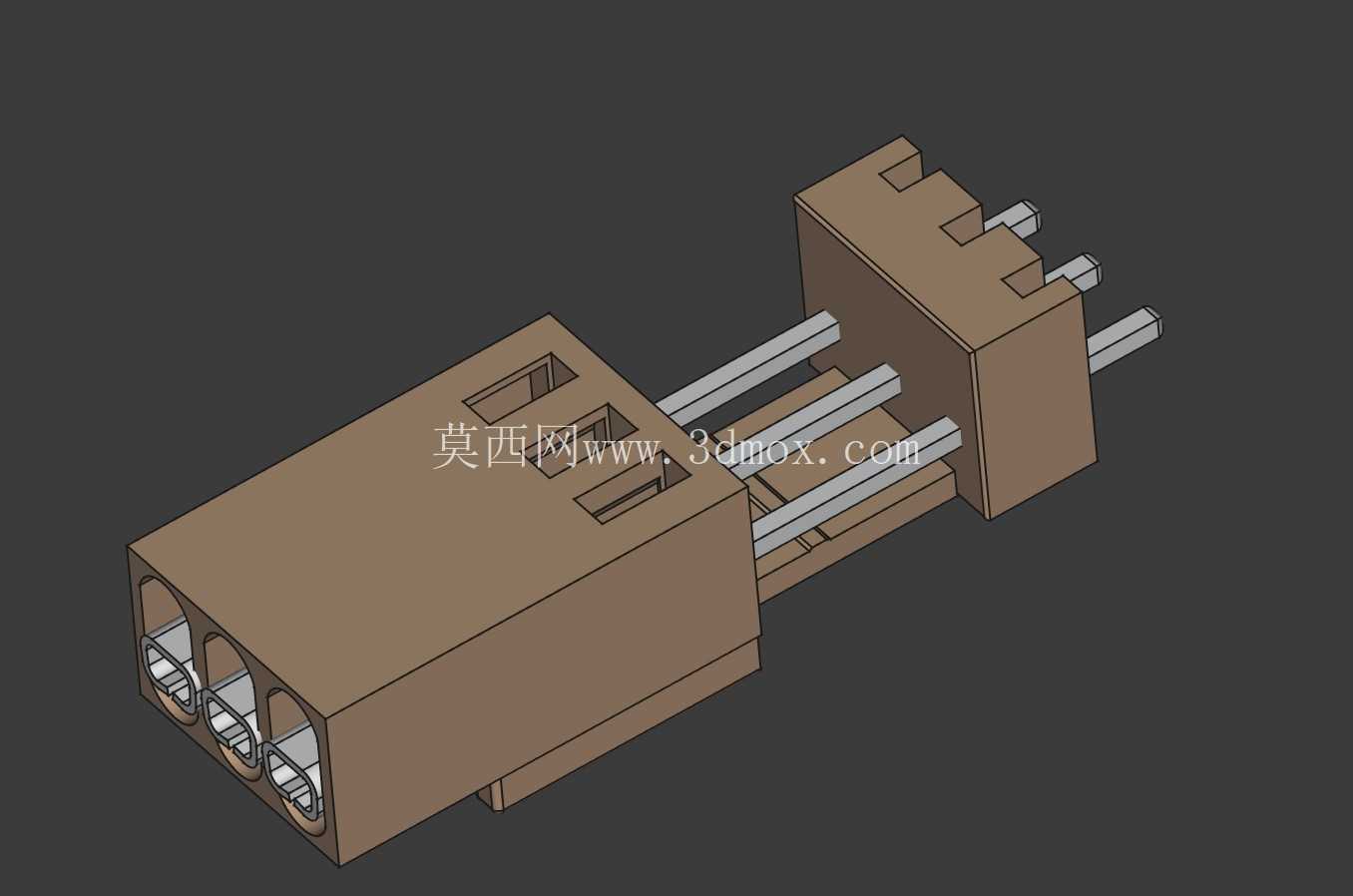

　　公端基座下方设置了和母端匹配的导向卡扣，插合到位后卡扣会自动卡入母端基座侧面的限位槽，日常设备震动、小幅拉扯连接线时不会出现连接器松脱的情况，需要拆卸时只需按压卡扣的解锁位就能顺利分离，不需要额外借助工具。从安装边界尺寸来看，母端基座的主体外形为方块结构，三个插孔等间距排布，间距符合通用低压信号连接器的标准节距，焊盘尺寸匹配常规0.8mm厚度的PCB板设计，波峰焊后焊锡的爬锡高度能覆盖插针的焊脚段，保证焊接强度；公端的插针直径和母端插孔的弹性接触片适配，插合后的保持力能满足日常设备使用的震动要求，不会因为运输过程中的颠簸出现接触断开的问题。

　　在建模过程中，需要重点关注公母端插合时的配合间隙，插针和插孔之间的单边间隙控制在合理范围，既保证插拔时的顺畅度，不会出现插拔力过大导致的基座开裂，也不会因为间隙过大导致接触电阻超标；基座上的导向筋和卡扣结构需要做拔模斜度处理，匹配实际注塑生产的脱模要求，卡扣的厚度要兼顾弹性和结构强度，反复插拔后不会出现卡扣断裂的失效情况。另外基座上的所有棱角都做了小圆弧过渡处理，避免注塑生产时出现尖角处的应力集中，也能避免组装过程中锋利的棱角划伤操作人员或者损坏相邻的导线绝缘层。这类连接器的绝缘基座采用耐温工程塑料材质，能承受波峰焊时的高温冲击，不会出现焊接过程中基座变形、插孔移位的问题，插针和接触铜片采用镀锡处理，既能保证良好的导电性能，也能避免长期使用后接触面氧化导致的接触不良。在实际设备选型时，需要根据板上的安装空间确认立式结构的整体高度是否和设备内部的腔体空间匹配，避免连接器安装后和设备外壳或者其他内部元件出现干涉，同时要根据回路的电流大小确认接触件的载流能力是否满足要求，避免长期通流后接触件过热导致的基座融化、线路短路问题。
