直插式单圈微调电位器电子元件结构

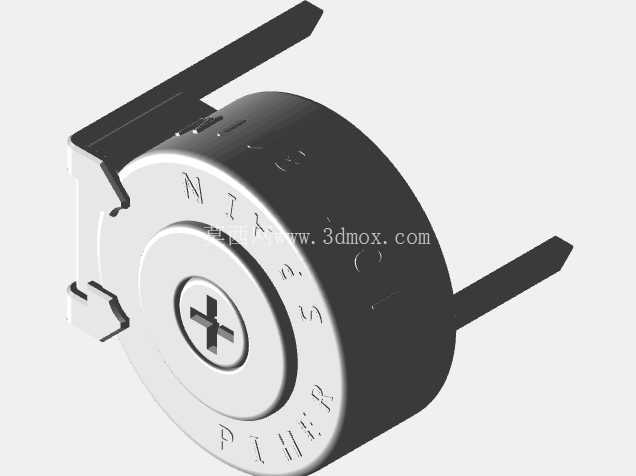

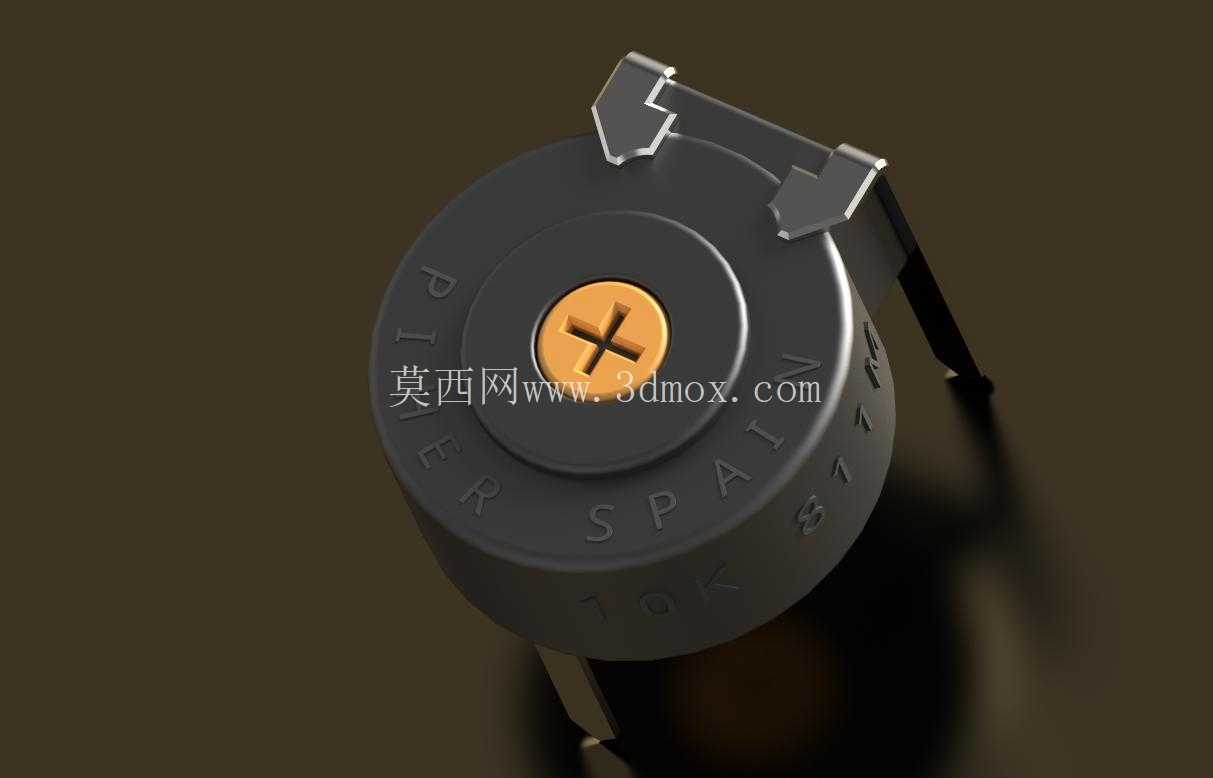

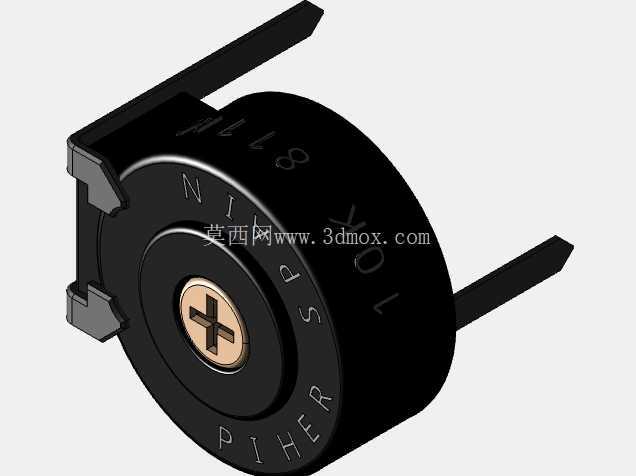

　　这款直插式单圈微调电位器，是面向小信号电路参数校准场景开发的被动调节元件，日常多布置在工控板卡、通讯终端、消费电子的PCB板载位置，用来完成电路零点偏移校准、增益系数微调、参考电压阈值设定这类不需要用户频繁操作的参数调节工作，和外露的面板式电位器不同，这类元件大多在产品出厂调试阶段完成参数整定，后续运维阶段仅在设备检修、参数复校时才会触碰调节端。从结构设计逻辑来看，整体采用顶部调节的同轴布局，黑色绝缘基座采用耐高温热固性塑料注塑成型，基座顶面蚀刻有旋转方向与阻值区间标识，调节端采用十字槽铜质嵌件，既可以适配标准一字、十字螺丝刀调节，铜材质的嵌件也能避免多次调节造成的槽口磨损，延长元件的调试使用寿命。

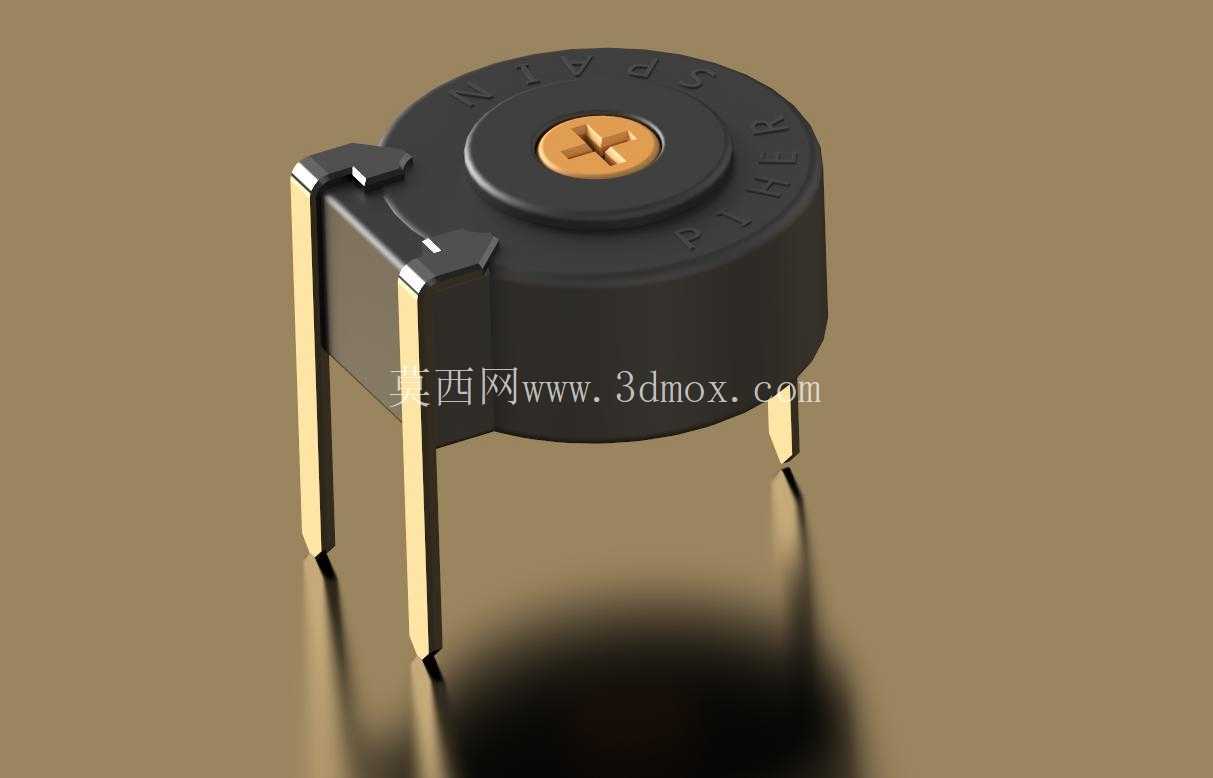

　　三个引出引脚采用镀锡铜合金材质，引脚间距符合通用通孔插装标准，引脚根部做了台阶式限位结构，插装时可以抵住PCB板面，避免波峰焊过程中元件本体过度贴板造成焊锡爬升到调节机构内部，同时也能控制焊盘上的焊锡量，减少连锡、虚焊的工艺风险。基座内部的电阻体采用碳膜印刷工艺，配合金属弹性刷片实现阻值的连续可调，单圈旋转的调节行程可以覆盖全阻值区间，调节扭矩控制在适合手动调试的范围，既不会因为扭矩过松造成震动后阻值漂移，也不会因为扭矩过大造成调试时螺丝刀滑脱损坏焊盘。

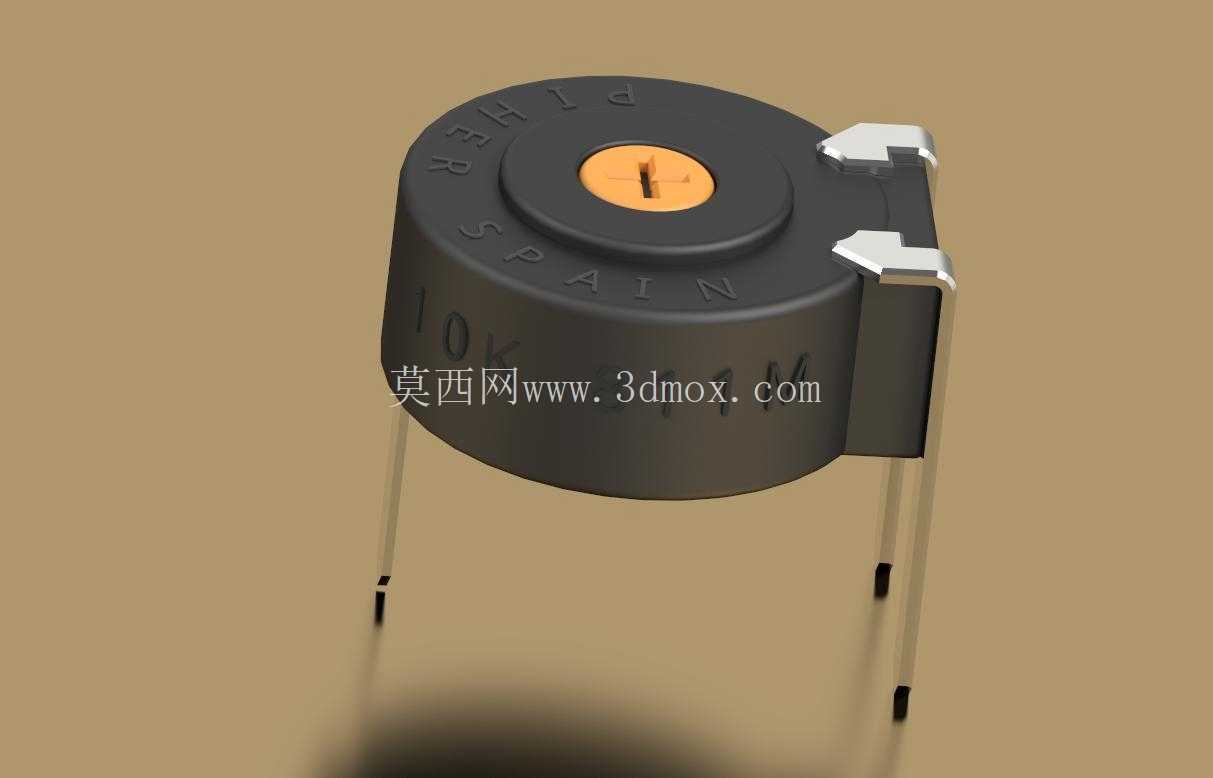

　　从安装边界来看，元件整体为圆柱式外形，本体直径控制在10mm以内，本体高度不含引脚约6mm，引脚伸出长度适配1.6mm标准厚度PCB的波峰焊工艺要求，插装后在PCB板面占用的布局空间极小，适合高密度布板的紧凑型电路设计。在实际选型应用中，这类微调电位器需要匹配电路的额定功率、阻值调节范围、温度漂移参数，建模时需要重点还原引脚的位置度、调节槽的尺寸公差、本体的外径边界，避免在PCB Layout阶段出现元件干涉、插装错位的问题；同时建模时还原基座顶面的标识特征，也能在生产装配阶段辅助作业人员识别元件方向，减少反向插装的工艺错误。

　　这类元件的结构设计充分考虑了板载安装的工艺性，绝缘基座的侧壁做了微小的定位凸点，在部分需要点胶固定的高震动应用场景中，凸点可以增加胶体和元件本体的结合力，避免长期震动后元件移位造成阻值变化；引脚的弯折角度做了标准化设计，不需要二次加工就可以直接适配自动插装设备的供料轨道，满足批量生产的装配效率要求。和多圈精密电位器相比，单圈微调电位器的调节精度虽然略低，但结构更简单、成本更可控、可靠性更强，在对调节精度要求不是极高的通用电路场景中应用占比极高，建模时还原这类元件的真实结构细节，能够帮助结构工程师在PCB堆叠设计阶段准确预留安装空间，也能为电子装联工艺的工装设计提供准确的尺寸参考，避免因为模型尺寸偏差造成生产阶段的装配干涉问题。
