带安装支架的齿条式步进执行构件

做非标自动化设备做了快八年，碰到最多的需求就是短行程的精准直线推送，很多场景用气缸精度不够，用丝杆又嫌结构太冗余，这种带集成支架的齿条式步进执行构件，刚好能补上这中间的选型空白。先从实际落地的场景说，3C产品的组装工位上，经常需要做小行程的工件顶起、治具移位，还有小型包装设备里的推料动作，以及检测设备里的探针进给，这类场景负载不大，行程通常在几十到两百毫米区间，对重复定位精度要求在0.1mm上下，用这个构件刚好适配，不用额外凑一堆零散零件拼装配。

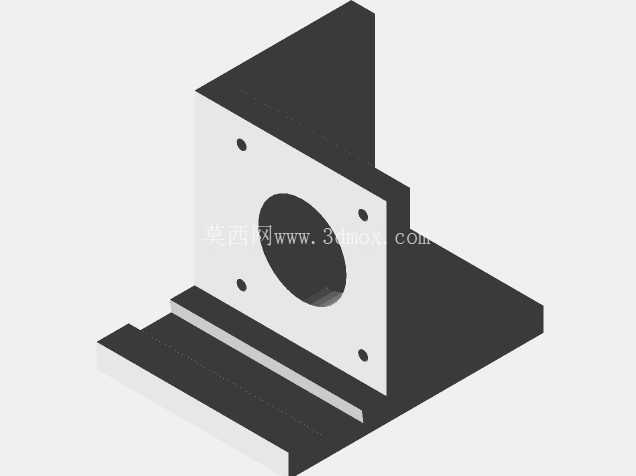

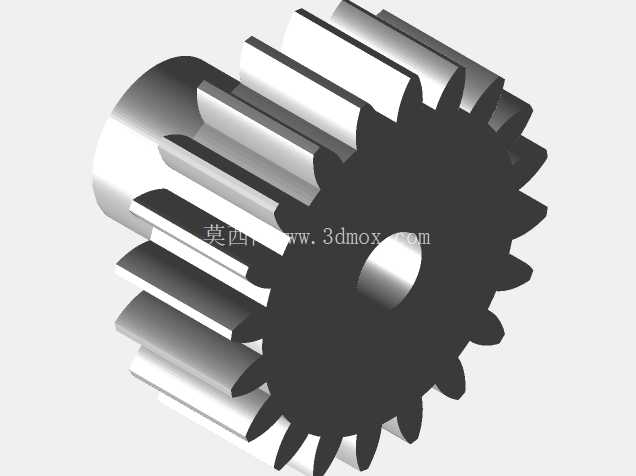

从功能特性上看，这个构件把齿条和安装支架做了集成设计，齿条部分是直齿结构，齿形经过参数化优化，和配套的步进电机输出齿轮啮合时，侧隙控制在很小的范围，不会出现传动卡顿或者回程间隙过大的问题。支架部分不是单纯的固定座，它同时承担了齿条的运动导向、安装基准两个作用，齿条沿着支架的导向槽做直线运动，不需要额外加装直线导轨，能大幅压缩整个执行单元的安装空间，很多设备内部布局紧张的位置，这种集成结构的优势特别明显。

设计思路上，做这个结构的时候最先考虑的是安装便利性，很多工程师做齿条传动的时候，要单独加工齿条安装座、配导向块、调整齿轮齿条的啮合中心距，现场装配要花很多时间调间隙，这个集成结构把所有配合尺寸在建模阶段就做了公差匹配，支架上的安装孔位做了标准化设计，直接通过螺栓就能固定在设备基板上，齿轮和步进电机输出轴连接后，只需要固定电机座就能保证啮合精度，不用反复修配调整。齿条的齿面做了等强度设计，齿根部分做了圆角过渡，避免长期往复运动出现齿根断裂的问题，支架的导向面和齿条的接触面做了耐磨处理设计，长期往复运动不会出现过快磨损导致精度下降。

再说到尺寸和安装边界，这个构件的整体截面是窄长型结构，宽度方向尺寸控制得很小，适合在设备的狭窄空间里布置，支架两端设计了硬限位的贴合面，齿条运动到行程端点时，端部的凸台会和支架端面贴合，避免超程脱齿，不需要额外加装外置的行程限位块，进一步减少外围配件的使用。安装孔位采用了等间距的通孔设计，不管是卧式安装还是立式安装，都能通过螺栓直接固定，不需要做额外的转接板。齿条的端部做了内螺纹孔设计，方便连接不同的执行接头，比如推料块、吸盘安装座、检测探针架，不用再对齿条端部做二次加工。

实际选型的时候要注意，这个构件适合轻载高速的往复运动场景，因为齿条传动的传动效率比丝杆高，步进电机驱动的时候响应速度更快，不会出现丝杆传动的反向死区问题。如果是垂直安装使用，要搭配带抱闸的步进电机，避免断电后齿条下滑。建模的时候要注意，齿条的齿距公差要和配对齿轮的精度等级匹配，支架的导向槽和齿条的配合间隙要控制在合理范围，间隙太小容易卡滞，间隙太大会影响传动精度，通常这个间隙控制在0.02到0.05mm之间比较合适。另外支架的安装基准面要做平面度要求，安装的时候如果基准面不平，会导致齿条运动过程中出现卡涩，加速齿面磨损。

很多刚入行的工程师做直线执行机构的时候，总想着选标准的丝杆滑台，其实很多小行程轻载的场景，这种集成式的齿条执行构件成本更低，安装更方便，维护也简单，不需要定期给丝杆加润滑脂，只需要定期给齿面涂少量润滑脂就能长期稳定运行。在一些需要频繁启停的工位上，这种结构的惯量比丝杆滑台小很多，步进电机的加减速性能可以发挥得更好，节拍能提上去。还有一个容易忽略的点，这个结构的齿条是外露式的吗？不，集成支架的设计其实把齿条的非啮合面做了半包裹，能阻挡大部分车间里的粉尘落到齿面上，减少磨粒磨损，比完全外露的齿条传动寿命更长。如果是在洁净度要求稍高的车间使用，还可以在支架外侧加装简易的防尘罩，不用改动主体结构就能适配使用场景。
