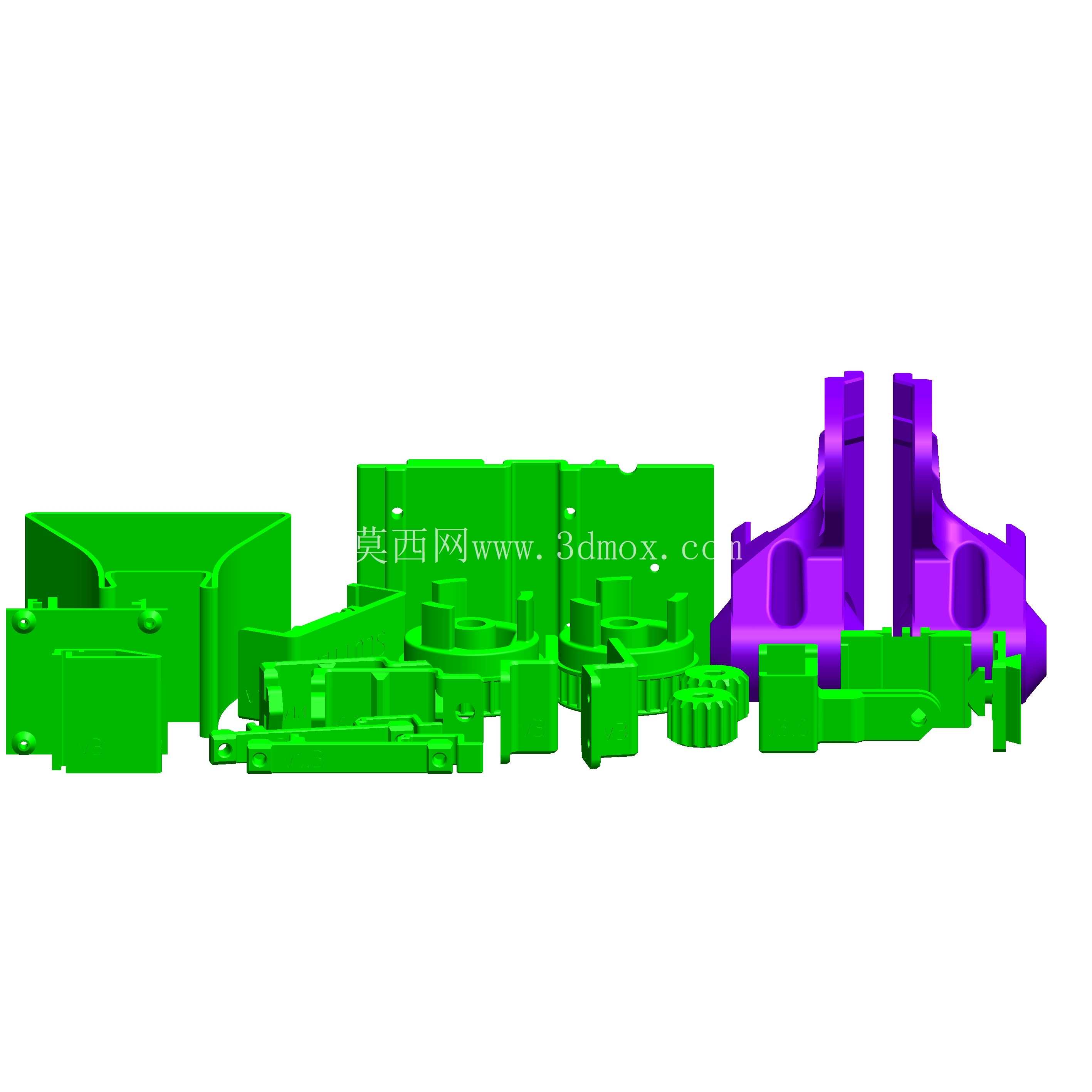

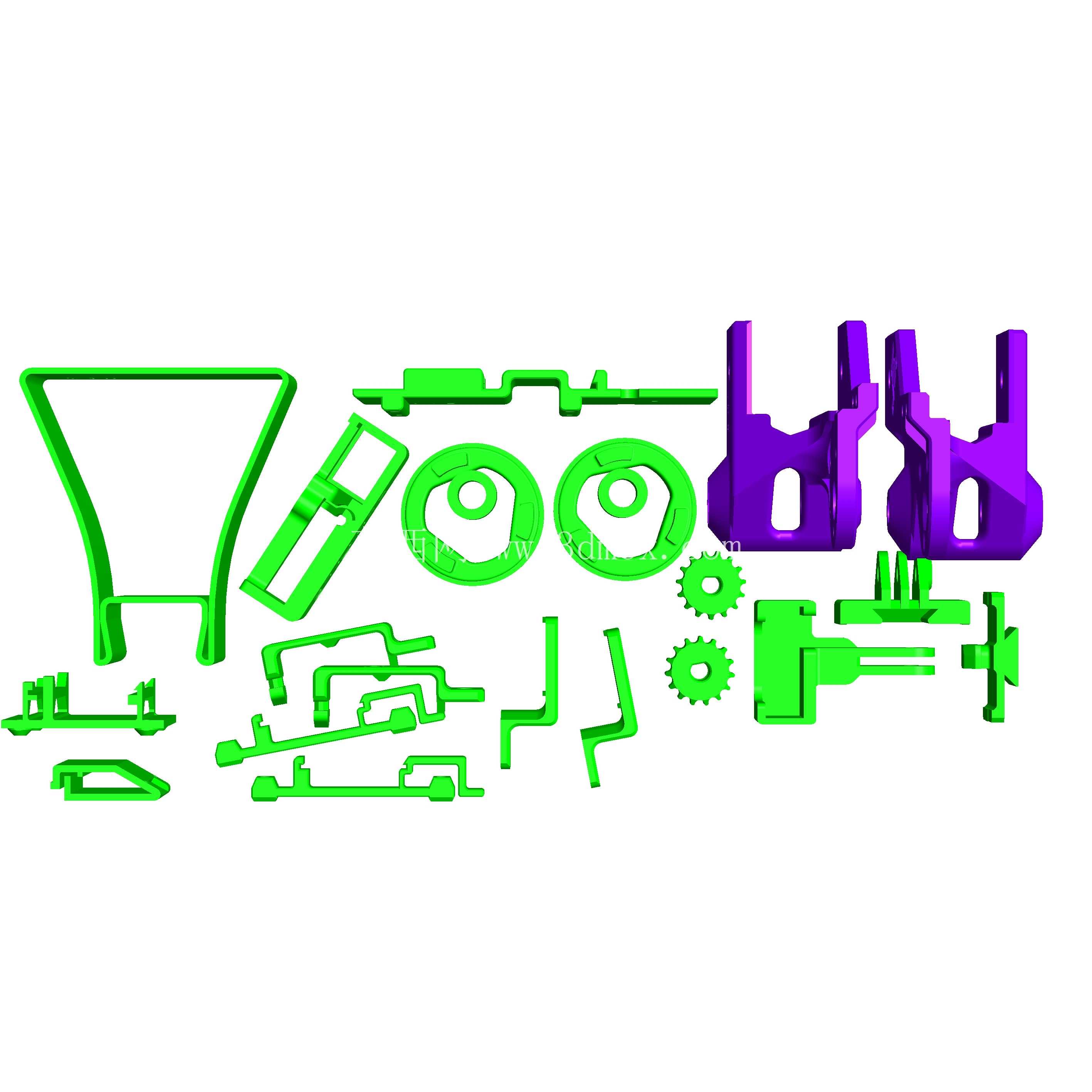

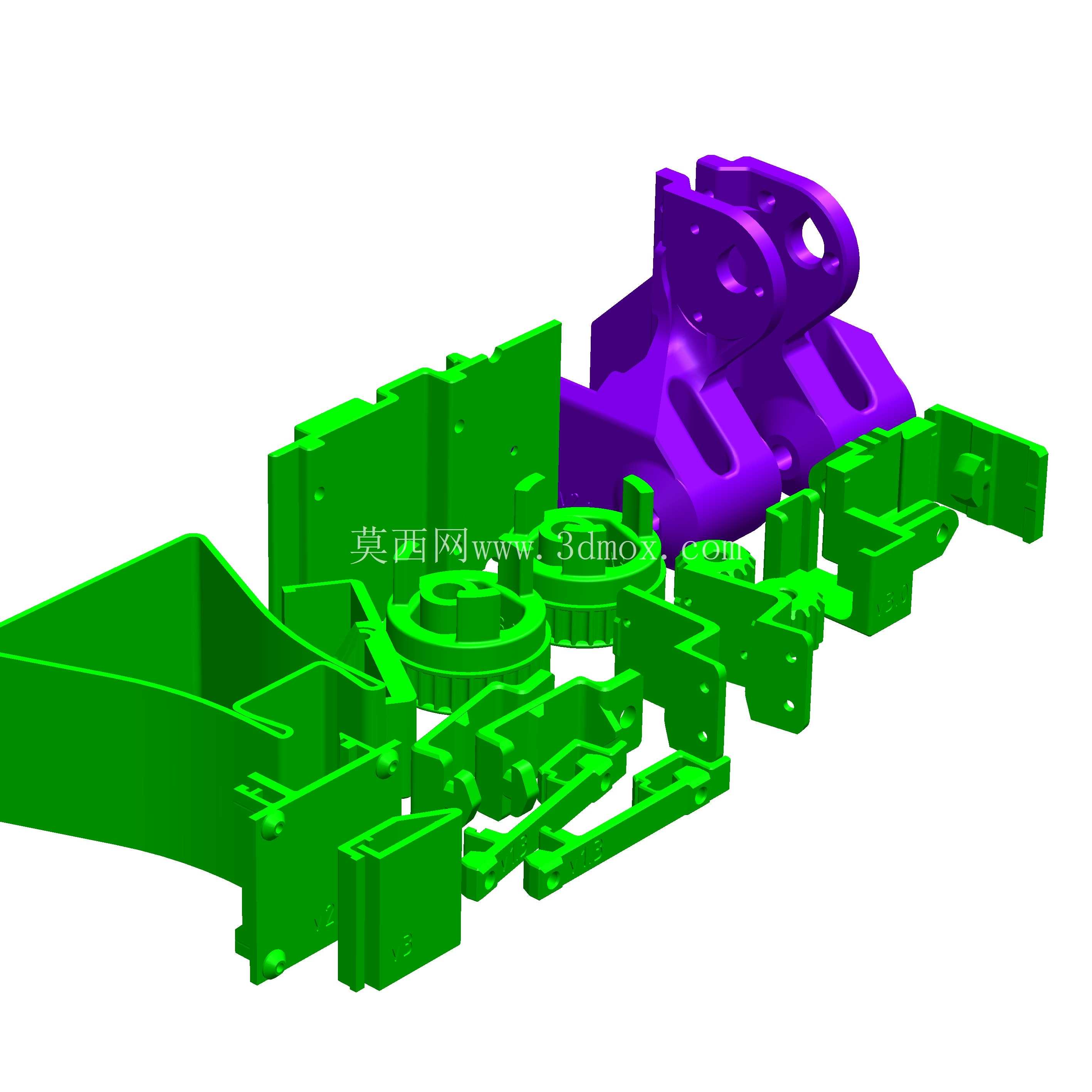

SCUTTLE移动机器人3D打印结构组件

　　这套结构组件主要面向小型移动巡检、室内物料转运类移动机器人的快速搭建场景，适配教育科研场景下的机器人原型迭代、小型仓储场景下的轻载搬运单元开发需求，所有零件均采用熔融沉积成型工艺的适配设计，无需额外支撑结构即可完成打印，能大幅降低原型制作的周期与耗材成本。从实际装配逻辑来看，整套组件采用模块化拆分思路，将机器人底盘的安装支座、传动轮系定位结构、外设挂载支架拆分为独立单元，每个独立零件都预留了标准的安装孔位与定位止口，装配时无需额外定制工装，仅需常规内六角扳手即可完成整机组装，拆分后的单零件打印尺寸均控制在桌面级FDM3D打印机的常规成型幅面范围内，无需大尺寸打印设备即可完成全部零件制作。

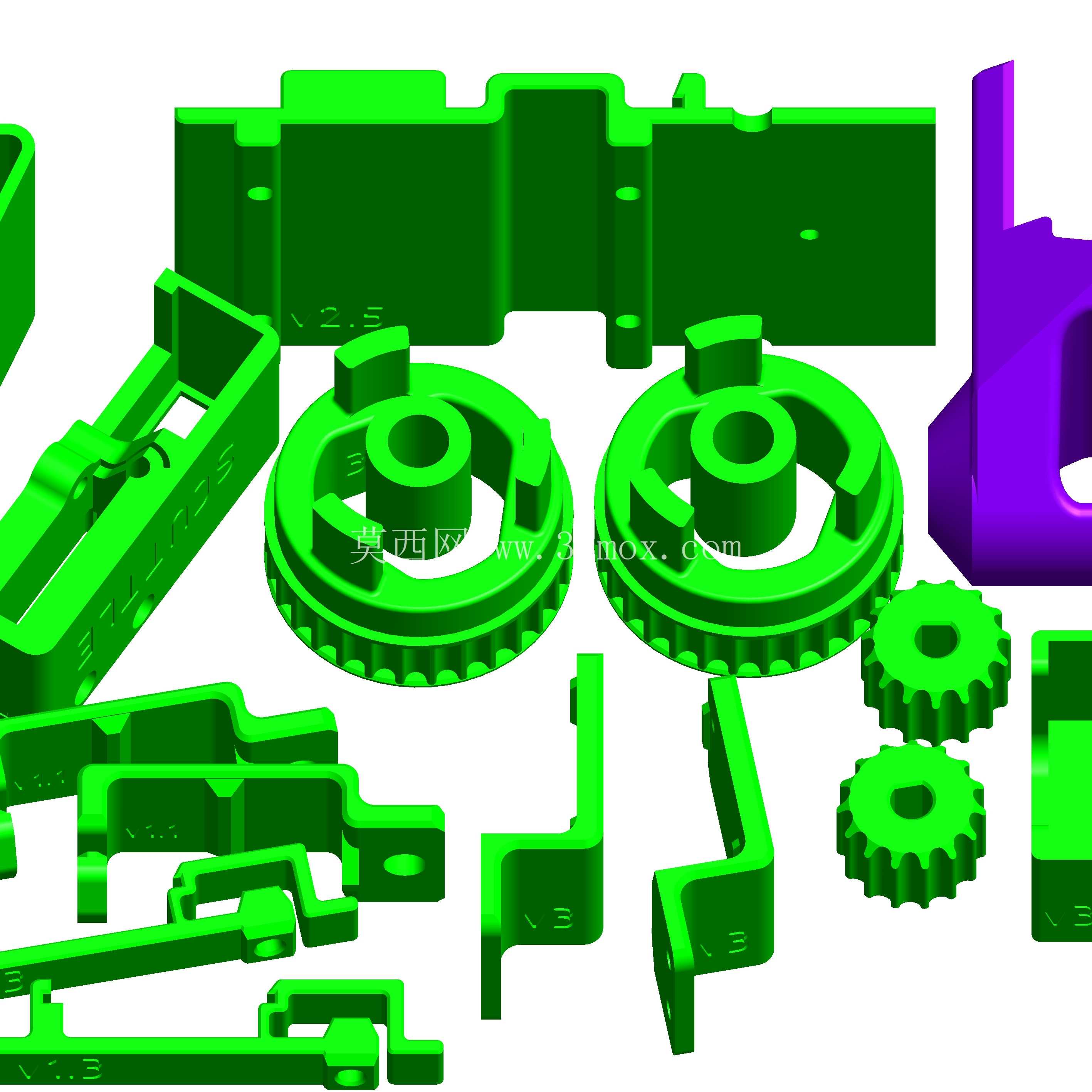

　　传动部分的带轮与齿轮结构采用等模数等压力角设计，啮合侧隙控制在0.1-0.2mm区间，既保证传动过程的顺畅性，又能避免间隙过大带来的传动回差，齿轮的轮毂位置预留了标准D型轴安装孔，可直接适配常规小型直流减速电机的输出轴，无需额外加工轴连接套。各类安装支座的壁厚统一设置为2mm，在PLA、PETG等常规3D打印耗材下，可满足5kg以内的整机承载需求，支座上的安装孔均采用自攻螺丝适配孔径，装配时可直接使用M3自攻螺丝完成紧固，无需预埋螺母，针对需要经常拆装的外设挂载位置，额外设计了卡扣式快装结构，更换上层传感器、载物平台时无需拧动螺丝即可完成拆装。

　　从安装边界来看，整套组件装配完成后，底盘的离地间隙为15mm，可适配室内平整地面、普通地毯等常见巡检场景的通行需求，轮系的中心距严格匹配开源SCUTTLE机器人的标准轴距，可直接兼容该项目的开源控制程序与电路安装位，无需重新调整运动学参数。结构设计过程中充分考虑了3D打印的工艺特性，所有竖直面均设置了1度的脱模斜度，避免打印完成后零件与打印平台粘连过紧难以取下，所有加强筋的厚度均不超过主体壁厚的80%，可有效避免打印过程中出现的翘曲变形问题，零件的边角位置均做了R1的圆角过渡，既避免打印过程中出现应力集中导致的层间开裂，也能防止装配过程中锐边划伤操作人员。

　　针对履带传动的张紧需求，专门设计了可调式张紧轮支座，可通过调整张紧轮的位置实现履带张紧度的快速调节，适配不同耗材打印出的履带长度公差，避免履带过松出现跳齿、过紧增大传动阻力的问题。所有结构件的装配基准面均做了平面度优化设计，打印时无需打磨即可直接贴合安装，保证整机装配后的形位公差满足运动要求，上层安装板预留了多组通用安装孔位，可兼容激光雷达、摄像头、小型机械臂等多种常见机器人外设的安装需求，用户可根据自身使用场景灵活搭配功能模块，无需重新设计上层安装结构。
