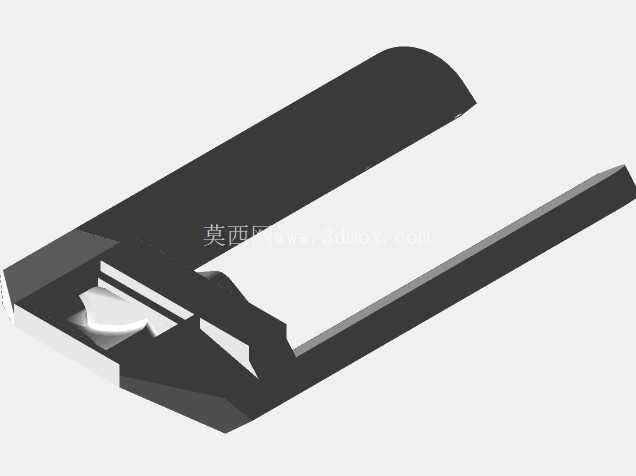

3D打印机喷嘴冷却风道结构设计

项目分类:3D打印机 发布时间:2026-01-21 ID:1129996
  • 3D打印机喷嘴冷却风道结构设计

  从实际安装边界来看,这款冷却件采用卡扣式安装逻辑,整体轮廓贴合挤出头的热端铝块外形,安装时无需对原有挤出结构做打孔、切削等二次加工,仅需对准热端的定位卡槽推入即可完成固定,安装后整体突出热端的径向尺寸控制在18mm以内,轴向延伸长度不超过喷嘴端面下方3mm,既不会在打印大尺寸模型时与打印件边缘发生剐蹭,也能保证冷却气流精准覆盖喷嘴刚挤出的耗材落点区域。设计过程中,结构工程师首先对原有直吹式冷却风道的气流损耗问题做了实测验证:传统直吹风道的气流从风扇出口到喷嘴落点的过程中,会因为流道截面突变产生30%以上的涡流损耗,实际到达耗材表面的风速仅为风扇出口风速的40%左右,且气流覆盖范围分散,无法集中作用在挤出点。在FDM熔融沉积成型3D打印的实际作业场景中,喷嘴区域的温度控制直接决定了成型件的表面质量与尺寸精度,尤其是打印PLA这类冷却需求较高的耗材时,若喷嘴周边散热不及时,刚挤出的熔融耗材会在重力作用下出现垂丝、塌边、层间错位等问题,甚至会导致小尺寸特征完全无法成型。这款喷嘴冷却结构的设计,正是针对桌面级FDM设备挤出端的散热痛点,从气流组织、安装适配、空间避让三个核心维度完成结构优化。

  针对这一问题,这款冷却结构采用了渐缩式蜗牛壳流道设计,流道截面从风扇安装端到出风口逐步收窄,气流在流道内部的沿程损耗被控制在15%以内,出风口采用窄缝式设计,缝宽仅2mm,出风方向与喷嘴轴线呈45度夹角,刚好对准喷嘴下方0.5mm处的挤出耗材位置,既可以快速带走熔融耗材的热量让其快速固化,又不会因为气流直吹喷嘴本身导致热端温度波动,避免出现堵头、出料不畅等问题。从功能特性来看,这款冷却结构适配市面上绝大多数4010规格的轴流散热风扇,风扇安装位预留了标准的M3螺丝孔位,孔距为40mm*40mm,与通用散热风扇的安装尺寸完全匹配,安装时可以根据实际散热需求调整风扇的固定松紧,不会出现风扇震动传导到挤出头影响打印精度的问题。

  结构的壁厚设计为2mm,采用PLA或者PETG耗材即可直接打印成型,打印过程中无需添加支撑,流道内部的曲面过渡完全采用自支撑角度设计,打印完成后仅需简单去除底部的 raft 即可直接使用,不需要做额外的打磨、修整工序。在实际打印测试中,这款冷却结构可以将PLA耗材打印时的桥接长度提升至20mm不垂丝,0.1mm层高下的小尺寸特征成型精度可以控制在±0.05mm以内,尤其是打印悬空角度大于60度的结构时,不需要添加支撑即可获得光滑的表面质量,大幅减少了后期处理的工作量。

  另外,结构设计时还做了充分的空间避让,在喷嘴的正前方预留了足够的观察窗口,打印过程中可以直接观察到喷嘴的出料状态与耗材粘接情况,不需要俯身凑近设备就能判断打印是否正常,同时也不会遮挡调平传感器的检测路径,适配带自动调平功能的桌面级3D打印机,安装后不需要重新校准传感器的触发高度。从气流组织的细节来看,流道内部的曲面过渡全部采用G2连续曲率设计,避免了直角转折带来的气流噪音,实际运行时的风道噪音比传统直吹风道降低了8分贝左右,长时间打印作业时不会产生刺耳的风噪。结构的边缘全部做了R1.5的圆角处理,安装和拆卸过程中不会划伤手部,也不会因为尖锐边缘刮伤打印平台的PEI涂层。
