3D打印机X轴直线传动连接固定座

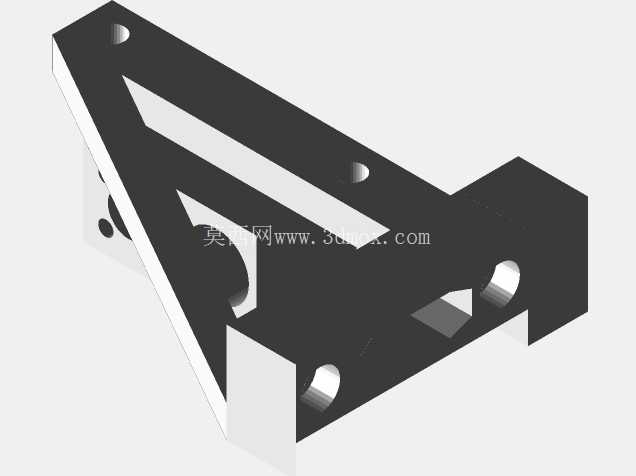

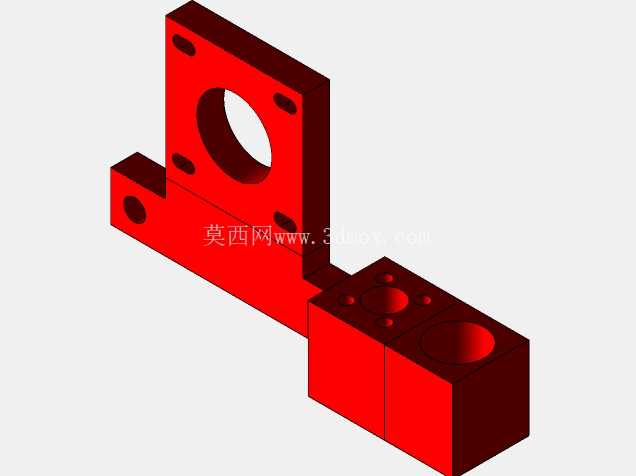

在桌面级FDM3D打印机的X轴传动系统中，这类L型组合式固定座承担着直线运动单元的定位、承载与传动衔接作用，是X轴运动精度保障的核心结构件之一。从结构布局来看，该构件分为竖板安装段与水平承载段两个主体部分，竖板区域开设的大直径通孔用于穿设X轴直线光轴或者丝杆的支撑端，周边均匀分布的沉头安装孔可将竖板牢牢固定在X轴的端侧立板上，避免传动过程中出现支撑端的径向窜动，保证轴系运行的同轴度。水平段的分体式块体结构，其中一块开设的带沉孔的圆形凹槽用于锁紧固定X轴传动的同步带轮或者丝杆螺母座，另一块的半圆凹槽则用于卡装直线轴承或者光轴的滑动副，两个块体拼接后可通过侧边的锁紧螺丝收紧，实现对运动部件的无间隙夹持，避免长期往复运动后出现配合松动。

从实际应用场景出发，这类固定座多用于中尺寸桌面级3D打印机的X轴传动端，区别于一体式固定座，分体式的水平夹持结构在装配时不需要提前将传动部件从轴端套入，可在整机机架预装完成后再进行X轴传动组件的装配，大幅降低了整机的装配难度，也方便后期维护时更换磨损的同步带、螺母或者轴承，不需要拆解整个X轴的支撑框架。设计时竖板与水平段的垂直公差控制在0.02mm以内，避免安装后X轴出现倾斜导致打印件层纹错位、尺寸偏差的问题；竖板上的安装孔采用长圆孔与圆孔组合的布局，装配时可微调竖板的安装位置，补偿机架焊接或者型材切割带来的尺寸误差，保证X轴两根光轴的平行度控制在合理范围内。

安装边界方面，竖板的整体厚度适配2020或者3030铝型材的安装面尺寸，不需要额外加装转接板即可直接固定在型材端面上；水平段的块体高度低于X轴运动的拖链安装高度，不会在打印头往复运动时与拖链、线缆产生干涉；夹持孔的直径适配市面上主流的8mm直径直线光轴与T8丝杆，通用性较强，可直接替换多数入门级桌面3D打印机的原厂X轴固定座。结构上所有转角处都做了R2的圆角过渡，避免3D打印制作该零件时出现应力集中导致的层间开裂，也避免装配时锐边划伤操作人员或者线缆。受力层面，竖板与水平段的衔接处做了加厚处理，可承受X轴高速往复运动时带来的惯性冲击，不会因为打印头快速换向出现固定座变形的问题，保证长期运行下X轴的运动精度稳定。
