可3D打印轮式吸尘清洁玩具小车结构设计

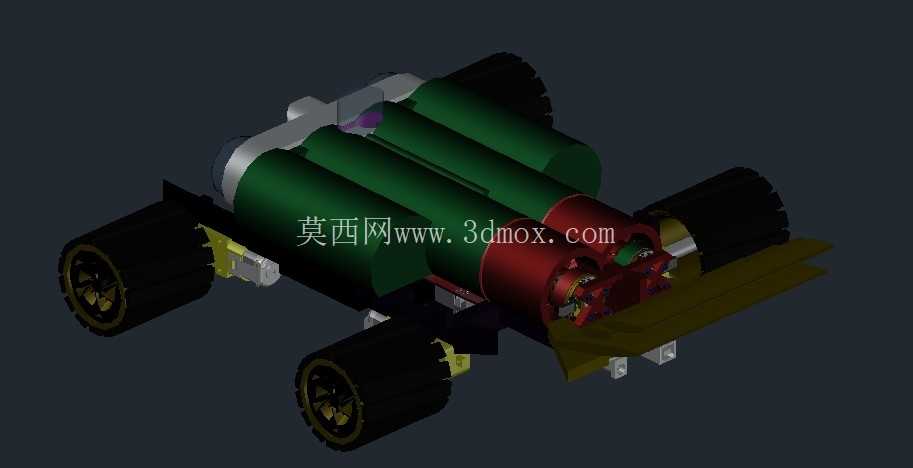

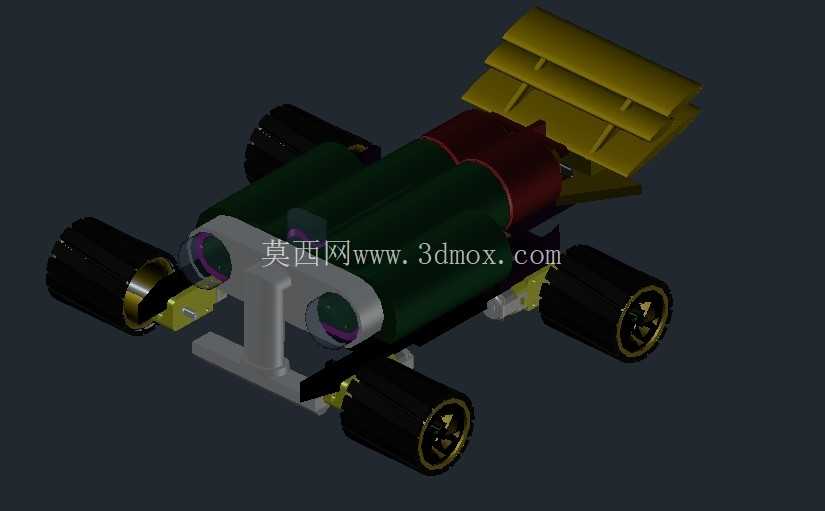

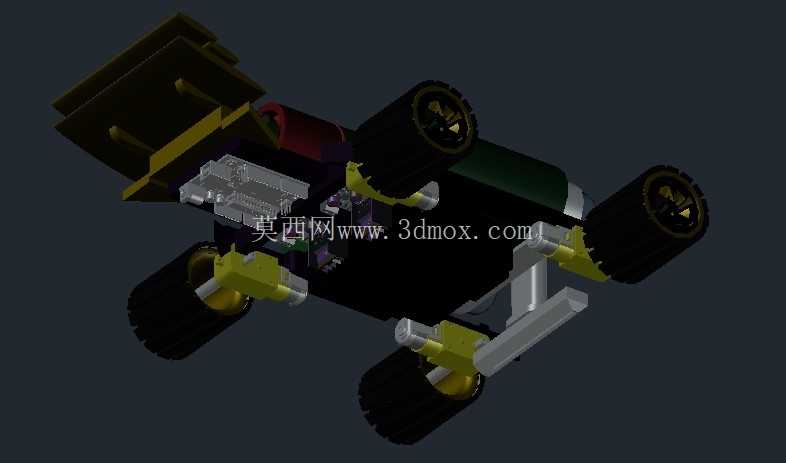

　　这款轮式清洁小车的结构设计，核心面向桌面小型碎屑清理、孩童益智拼装玩具两大应用场景，兼顾了可直接3D打印的工艺适配性与基础吸尘清洁的功能实用性。从结构布局来看，整车采用四轮独立悬挂式支撑结构，四个行走轮分别通过黄色的轮座连接件与中部主框架连接，轮座预留了标准的轴孔安装位，可适配直径3mm的标准金属销轴，轮体表面做了防滑纹理设计，在平整桌面、短绒地毯表面行走时不会出现打滑空转的问题，轮组的安装边界控制在整车长宽120mm*80mm的范围内，轮距设置为65mm，轴距为70mm，行走过程中转向半径可控制在100mm以内，能够灵活穿梭于桌面摆件、键盘缝隙等狭小区域完成清洁作业。

　　中部主框架采用分层式设计，底层预留了吸尘风道的安装空间，风道入口正对车体前部的清洁刷安装位，可将前部扫起的碎屑直接导入中部的储尘仓内，储尘仓采用抽拉式结构设计，仓体与主框架的配合间隙控制在0.2mm，既保证了抽拉的顺畅度，又能避免吸尘过程中出现风压泄漏的问题，储尘仓的有效容积约为15立方厘米，可容纳单次清洁桌面产生的橡皮屑、碎纸屑、灰尘等常见杂物，无需频繁倾倒清理。车体前部设置了可转动的清洁滚刷安装位，滚刷轴与行走轮组通过简易的齿轮传动结构联动，当小车向前行走时，滚刷会同步向车体内部方向转动，将车体前方的碎屑扫入吸尘风道入口，无需额外设置独立的滚刷驱动电机，简化了整体结构的同时降低了装配难度，也减少了动力损耗。

　　车体后部预留了动力模块与电源模块的安装空间，可适配标准的130型直流微型电机与3.7V小型锂电池，电机输出轴通过齿轮组将动力传递至后轮，驱动整车行走，动力模块的安装位做了通用化设计，也可根据实际需求替换为回力齿轮箱，做成无需供电的回力玩具版本，适配不同的使用需求。从3D打印的工艺适配角度来看，所有结构件均做了无支撑打印优化，所有悬空结构的倾斜角度均大于45度，打印时无需添加额外支撑结构，打印完成后仅需去除少量打印毛刺即可完成装配，各连接件的配合公差均按照FDM3D打印的工艺特性设置，轴孔配合间隙控制在0.15-0.2mm，装配时无需额外打磨即可实现顺畅的转动配合，不同结构件之间采用卡扣式连接为主、少量螺丝紧固为辅的固定方式，减少了装配过程中对胶水、紧固件的依赖，普通用户按照装配说明即可在15分钟内完成整车的组装调试。

　　在实际使用场景中，这款结构既可以作为孩童的拼装益智玩具，让使用者在组装过程中了解简单的机械传动、负压吸尘的基础原理，也可以加装小型负压风扇模块，作为桌面小型清洁设备使用，清理键盘缝隙、桌面边角的细小杂物，相比普通的桌面清洁器，轮式行走的结构可以扩大清洁范围，无需手动反复挪动设备，仅需推动小车或者开启动力驱动即可完成连续区域的清洁作业。结构设计过程中充分考虑了不同使用场景的适配性，所有外露的结构边缘均做了R1.5mm的圆角处理，没有尖锐的棱角，作为玩具使用时不会划伤孩童的手部，整车的重量控制在80g以内，即使从桌面高度跌落也不会出现结构碎裂的问题，结构件的壁厚统一设置为2mm，兼顾了结构强度与3D打印的材料消耗，单台车的打印材料消耗约为20gPLA线材，打印成本极低，适合个人用户自行打印制作。
