做便携储能、小型动力模组设计快十年,经手的圆柱电芯固定方案少说有几十种,这款S168规格的18650电芯夹持架,是针对小空间串并排布需求做的优化结构,实际落地场景覆盖户外便携电源、小型电动工具后备模组、DIY储能改装、教学实验电源组这些对电芯排布紧凑度、绝缘可靠性有要求的场合。很多新手做圆柱电池组设计时,容易忽略电芯固定的边界问题,要么直接用热熔胶点粘,要么用普通塑料卡槽卡紧,实际使用中遇到颠簸、温度循环变化,很容易出现电芯移位、极耳拉扯断裂、绝缘层磨损短路的问题,这款夹持架的设计逻辑就是从根源上规避这些常见失效点。先看排布逻辑,支架采用双排平行电芯槽设计,单排可容纳4颗18650圆柱电芯,整组可固定8颗电芯,槽位内径完全匹配18650电芯的标准外径,槽壁做了0.2mm的微过盈量,电芯压入后不需要额外打胶就能实现径向固定,同时槽壁上预留了4条轴向通槽,一方面是压入电芯时排出槽内空气,降低装配阻力,另一方面可以适配不同厂家电芯的外径公差,不会出现个别电芯卡不进或者太松旷的问题。

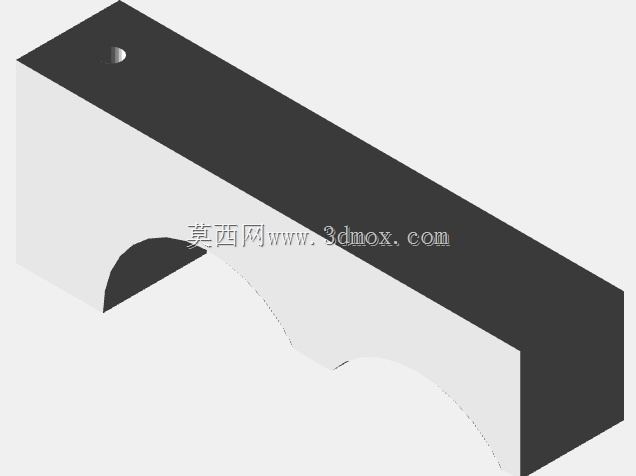

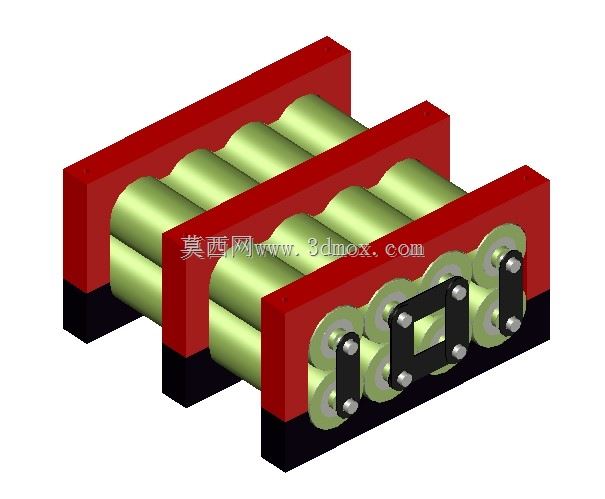

支架的主体承力部分采用分层框架结构,两端的红色端板是主要的承力结构,厚度做了5mm,端板底部延伸出黑色的绝缘垫脚,垫脚高度8mm,一方面是把整个电池组抬离安装基面,避免底部极耳或者连接片接触安装面造成短路,另一方面垫脚采用软质绝缘材质,安装时可以通过垫脚的微量变形补偿安装面的平面度误差,不需要额外做绝缘垫片铺垫。再看极耳端的固定结构,电芯串并连接的镍片安装位置,支架做了嵌入式的黑色固定压块,压块上预留了对应每颗电芯极柱的避让孔,压块通过四颗螺丝固定在端板上,压合后可以把镍片牢牢压在极柱位置,避免焊接后镍片受外力拉扯脱焊,同时压块本身是绝缘材质,把相邻极柱之间的爬电距离拉大到了6mm以上,满足低压直流电源的绝缘安全要求,哪怕镍片焊接时有轻微的毛刺,也不会造成极间短路。
很多人做电池支架设计时只考虑电芯的固定,忽略了安装边界,这款支架的整体外形尺寸是按照8颗18650双排排布的最小包络做的优化,整体长度方向尺寸控制在152mm,宽度方向76mm,高度方向68mm,安装时只需要在底部垫脚对应的位置预留M3的安装孔位即可,不需要额外预留周边的操作空间,因为所有的连接片固定、极柱焊接操作都可以在支架正面完成,不需要翻转模组。实际装配时的流程也做了适配,先把电芯从支架背面压入槽位,压入到位后电芯极柱端和端板平面齐平,然后贴好绝缘青稞纸,放上串并连接镍片,点焊接完成后盖上固定压块,锁紧四颗固定螺丝就完成了整个模组的机械固定,整个装配过程不需要复杂的工装,单人手工就可以完成,非常适合小批量定制或者DIY场景使用。另外支架的槽位之间做了2mm的间隔筋,一方面是把相邻电芯隔开,避免电芯外壁直接接触,当某一颗电芯出现异常发热时,间隔筋可以延缓热量传递到相邻电芯,降低热失控蔓延的风险,另一方面间隔筋也提升了整个支架的结构强度,哪怕从1米高度自由跌落,支架也不会出现开裂、电芯脱出的问题。之前给客户做小型户外露营电源的方案时,用过类似结构的支架,实际测试下来,持续1C放电的情况下,电芯之间的温度差可以控制在3℃以内,因为槽壁的通槽可以形成自然的散热风道,不需要额外加散热风扇就能满足散热需求,比那种完全包裹电芯的塑料支架散热效率高40%左右。
还有一个细节设计,端板上的固定压块位置做了定位凸台,压块安装时不需要反复对位,凸台卡入端板的定位槽后就可以直接锁螺丝,不会出现压块偏移挡住极柱的问题,对于批量装配来说,这个小细节可以节省不少对位的时间,降低装配不良率。需要注意的是,这款支架是针对18650圆柱形电芯设计的,不能直接套用在21700或者其他规格的电芯上,如果要适配其他规格电芯,需要调整槽位的内径和中心距,另外安装时螺丝的锁紧扭矩不要超过0.3N·m,避免扭矩过大压裂端板或者压坏电芯极柱的绝缘结构。整体来看,这款夹持支架没有多余的冗余结构,所有的设计细节都是围绕圆柱电池组实际使用中的常见问题做的优化,不管是小批量产品开发还是个人DIY储能模组,都是可靠性比较高的固定方案。
