玩具小车行走轮组及驱动安装结构

　　这套轮组结构主要面向小型桌面级玩具载具、教育类机器人移动底盘的开发场景，在青少年科创竞赛教具、桌面遥控玩具、小型巡检演示样机的行走系统中应用广泛，可直接适配常规微型直流减速电机的输出端，无需额外设计复杂的传动转接结构，能大幅缩短小型移动类产品的开发周期。从结构设计逻辑来看，轮组采用橡胶外圈加硬质轮芯的双层复合结构，外层橡胶胎面做了等距分布的块状防滑纹路，在木质桌面、PVC地坪、短绒地毯等常见室内使用场景下，都能提供足够的抓地力，避免小车起步、转向时出现打滑空转的问题；胎面与轮辋的配合位置做了整圈的限位凸台，装配时橡胶胎可以直接卡入轮辋的定位槽内，不需要额外粘接固定，后期更换磨损胎面时也能快速拆装，降低维护成本。

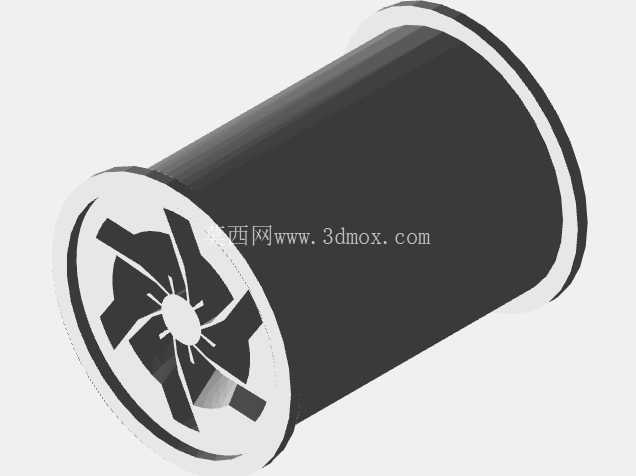

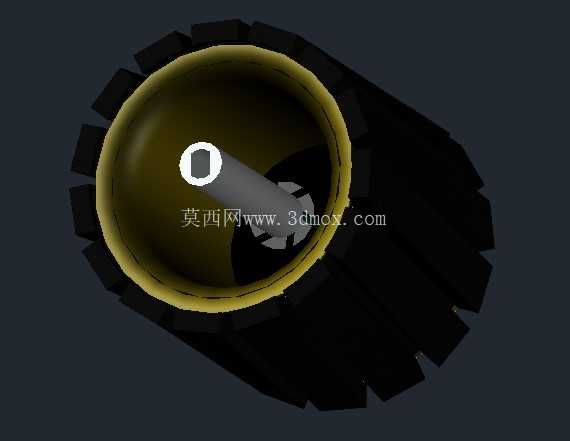

　　轮辋部分采用辐条式镂空设计，在保证整体结构强度的前提下，尽可能降低了轮体自身的转动惯量，对于扭矩输出有限的微型减速电机来说，更小的转动惯量意味着起步响应更快，电池供电场景下的续航表现也能得到一定提升；轮辋中心的安装孔做了D型切面设计，与电机输出轴的D型轴头完全匹配，装配后不会出现轮组与电机轴相对打滑的问题，孔位周边做了加厚的加强筋结构，即使小车受到正面撞击或者从桌面高度跌落，轮芯位置也不会出现开裂、断轴的情况。

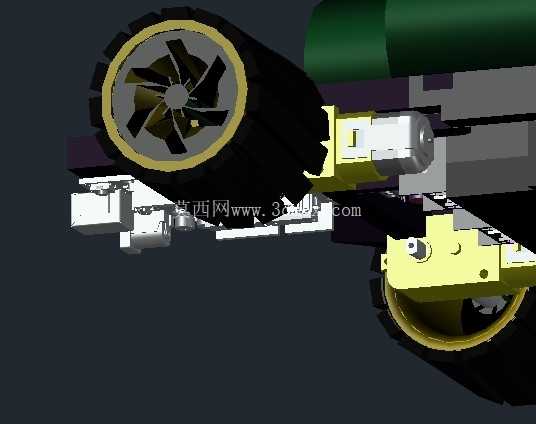

　　从安装边界来看，单轮的轴向宽度控制在22mm以内，轮体外径为65mm，轮组安装后与底盘主体的最小间隙预留了3mm，即使胎面沾附少量灰尘、毛絮，转动过程中也不会与底盘下盖板发生摩擦干涉；电机安装座采用一体化的L型折弯结构，安装孔位做了长圆孔设计，装配时可以根据实际的齿轮啮合间隙或者传动带张紧需求，小范围调整电机的固定位置，降低零件加工公差带来的装配难度。在实际功能表现上，这套轮组可以承载单台1.5kg以内的小型载具稳定行走，轮体的径向跳动量控制在0.2mm以内，高速转动时不会出现明显的偏心抖动，对于需要搭载小型传感器的演示类样机来说，稳定的行走状态可以减少传感器的测量误差，提升整机的运行可靠性。

　　设计过程中还充分考虑了3D打印加工的工艺特性，所有结构都没有做小于45度的悬空面，打印时不需要添加额外的支撑结构，打印完成后只需要简单去除毛边即可直接装配，不管是个人爱好者自制小批量零件，还是工厂开模做批量注塑生产，这套结构都能很好的适配对应的加工工艺，不需要做大幅度的结构修改。轮组与底盘的连接位置预留了标准的M3螺丝安装孔位，可以直接固定在3mm厚度的亚克力底盘、玻纤板底盘或者3D打印的塑料底盘上，孔位间距符合多数小型移动底盘的通用安装规范，开发者不需要重新设计底盘的安装孔位，就能直接替换原有轮组，快速完成行走系统的升级迭代。
