NS-322HD微型伺服执行器结构设计

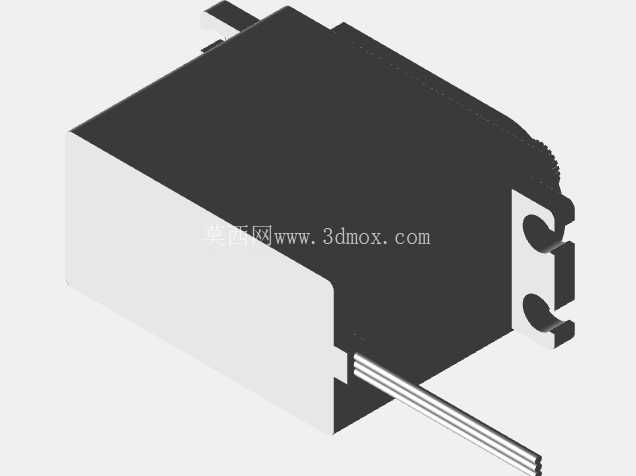

这款微型伺服执行器的结构设计，首先要考虑的是小型化设备内部的安装适配问题，从三维结构来看，主体采用方正的盒式布局，侧边预留的安装耳带有两个定位孔，安装孔的中心距、孔径都做了标准化适配，既可以直接通过螺丝锁附在设备的安装支架上，也能配合舵盘实现不同角度的输出连接，出线端从壳体侧部引出三根信号与动力线，走线方向避开了安装面与输出轴的运动范围，不会在设备运行过程中出现线缆剐蹭、弯折疲劳的问题。

从实际应用场景来看，这类小规格伺服常被用在小型通讯设备的角度调节机构、桌面级小型机械臂的关节驱动、智能云台的俯仰转向控制，还有航模、小型机器人的动作执行端，不同场景下对输出扭矩、响应速度的要求有差异，但这款结构的壳体做了加强筋设计，内部的齿轮组安装位预留了足够的支撑强度，既可以适配金属齿轮组满足大扭矩输出需求，也能搭配塑料齿轮组降低整体自重，适配对重量敏感的便携设备。

设计过程中，壳体的分模面选在输出轴的对侧，上下壳的配合止口做了错位设计，既可以提升装配后的壳体密封性，减少灰尘进入内部齿轮腔的概率，也能在装配时快速定位，不用额外做治具就能保证上下壳的同轴度，输出轴的轴承位做了双轴承支撑设计，相比单轴承结构，能承受更大的径向负载，在带动外部负载做往复摆动的时候，不会出现轴部晃动、角度偏差累积的问题。

安装边界方面，主体的长宽高尺寸控制得比较紧凑，输出轴突出壳体的高度、安装耳的厚度都做了统一的尺寸链校核，在多台伺服并排安装的时候，相邻设备之间不会出现干涉，出线端的线缆预留了足够的弯曲半径，即使在设备内部走线空间有限的情况下，也能保证线缆的弯折角度在允许范围内，不会因为长期弯折出现线芯断裂的问题。侧边的安装耳除了螺丝固定孔之外，还做了定位凸台，安装时可以先卡在安装板的预开定位槽里，再打螺丝固定，单人就能完成装配，不需要额外的辅助固定，能提升产线装配的效率。

功能特性上，这款伺服的输出角度范围覆盖了常用的0到180度区间，内部的电位器安装位和输出轴做了同轴设计，角度反馈的精度能满足大多数小型设备的控制需求，壳体的边角做了圆角处理，不会在装配过程中划伤操作人员或者设备内部的其他线缆，壳体表面没有多余的凸起结构，在设备内部堆叠安装的时候，能最大化利用内部空间，减少无效的空间占用。

从结构设计的细节来看，内部的电机安装腔和齿轮腔做了分隔设计，电机运转产生的碎屑不会掉落到齿轮啮合区域，能提升齿轮组的使用寿命，齿轮轴的固定位在壳体上做了一体式的轴座，不需要额外加装轴套，减少了装配零件数量，也降低了长期使用后轴座松动的概率。输出端的舵盘连接位采用标准的齿形配合，市面上通用的金属、塑料舵盘都能直接适配，不需要单独定制连接配件，在设备后期维护更换的时候，能快速找到替换配件，降低维护成本。

在实际选型适配的时候，需要注意安装面的平面度，如果安装面平整度不够，锁附螺丝的时候会导致壳体变形，挤压内部的齿轮组，造成运转卡顿、扭矩下降的问题，所以设计对应的安装支架时，安装区域的平面度公差要控制在合理范围内，螺丝锁附的扭矩也要做相应规定，避免过大的锁附力导致壳体开裂。另外这款伺服的重量较轻，在有振动的使用场景下，安装螺丝要加防松垫片，避免长期振动后螺丝松动，导致伺服位置偏移，影响设备的正常运行。
